可移动大尺寸增材制造打印设备结构

　　这套三维结构面向的是突破传统固定打印床边界的增材制造场景，核心思路不是继续扩大封闭设备的成型仓，而是把打印执行端从固定工作台约束中释放出来，让设备本体能够在作业平面上自主移动。常规桌面或工业级打印设备通常以床面作为尺寸基准，喷头沿龙门方向运动，工件尺寸被限制在床面长宽和机架高度范围内；该方案将行走轮系、立式支撑框架、横向打印臂和挤出执行模块组合在一起，使设备能够在地面或平整施工面上边行走边沉积材料，适用于大尺寸构件、现场临时制造、教学验证以及开放式空间内的增材作业。

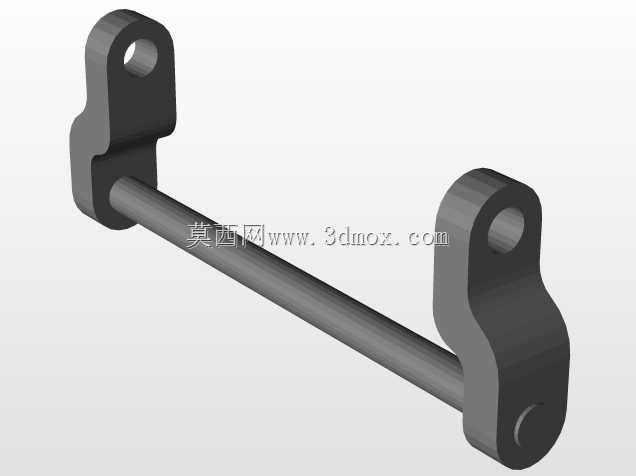

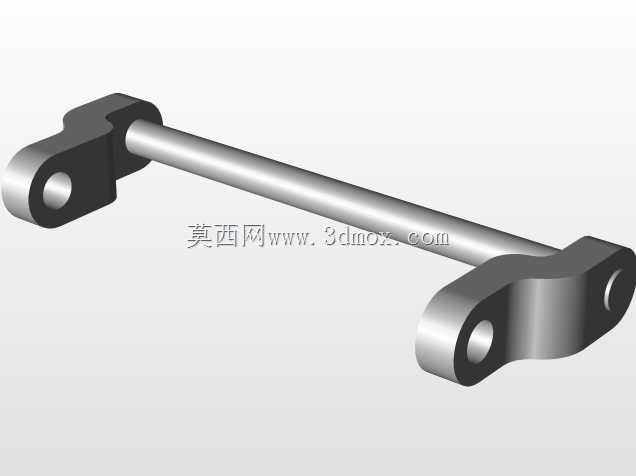

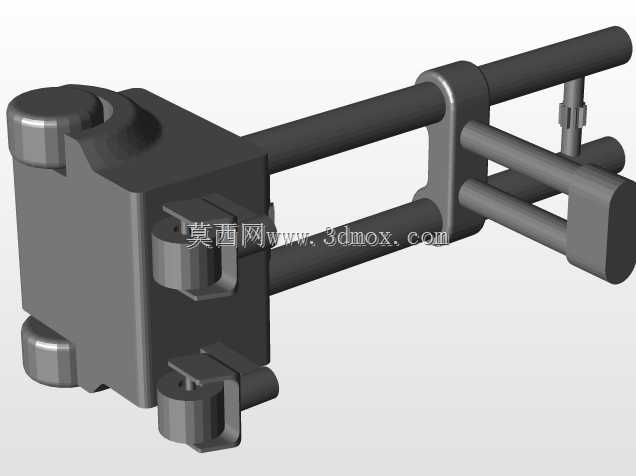

　　从结构组成看，下部箱体承担基座、控制元件容纳和行走承载的作用，箱体外侧布置轮组，轮系的布局参考了小型转向行走机械的运动方式，使整机在打印过程中具备转向、前进、后退以及小范围位姿调整能力。与固定床设备不同，这里的坐标基准由设备自身位置和喷头相对位置共同构成，因此建模时需要重点处理轮组安装面、箱体底面离地间隙、轮轴同轴度以及转向空间。轮组不能只按外观件处理，其支撑半径、轮宽、铰接位置和箱体边缘的距离都会影响设备在移动时是否与已打印构件、地面线缆或辅助装置发生干涉。

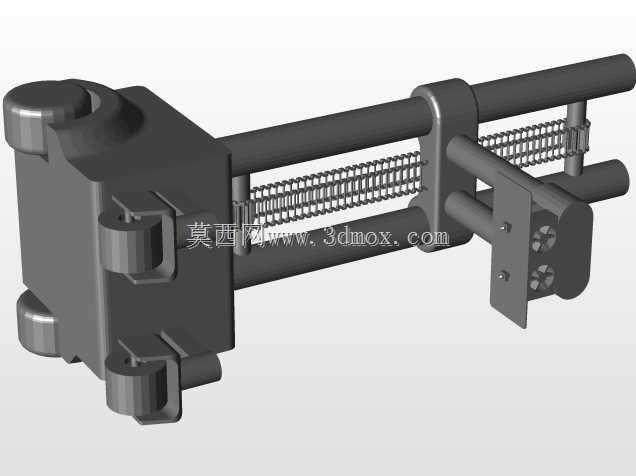

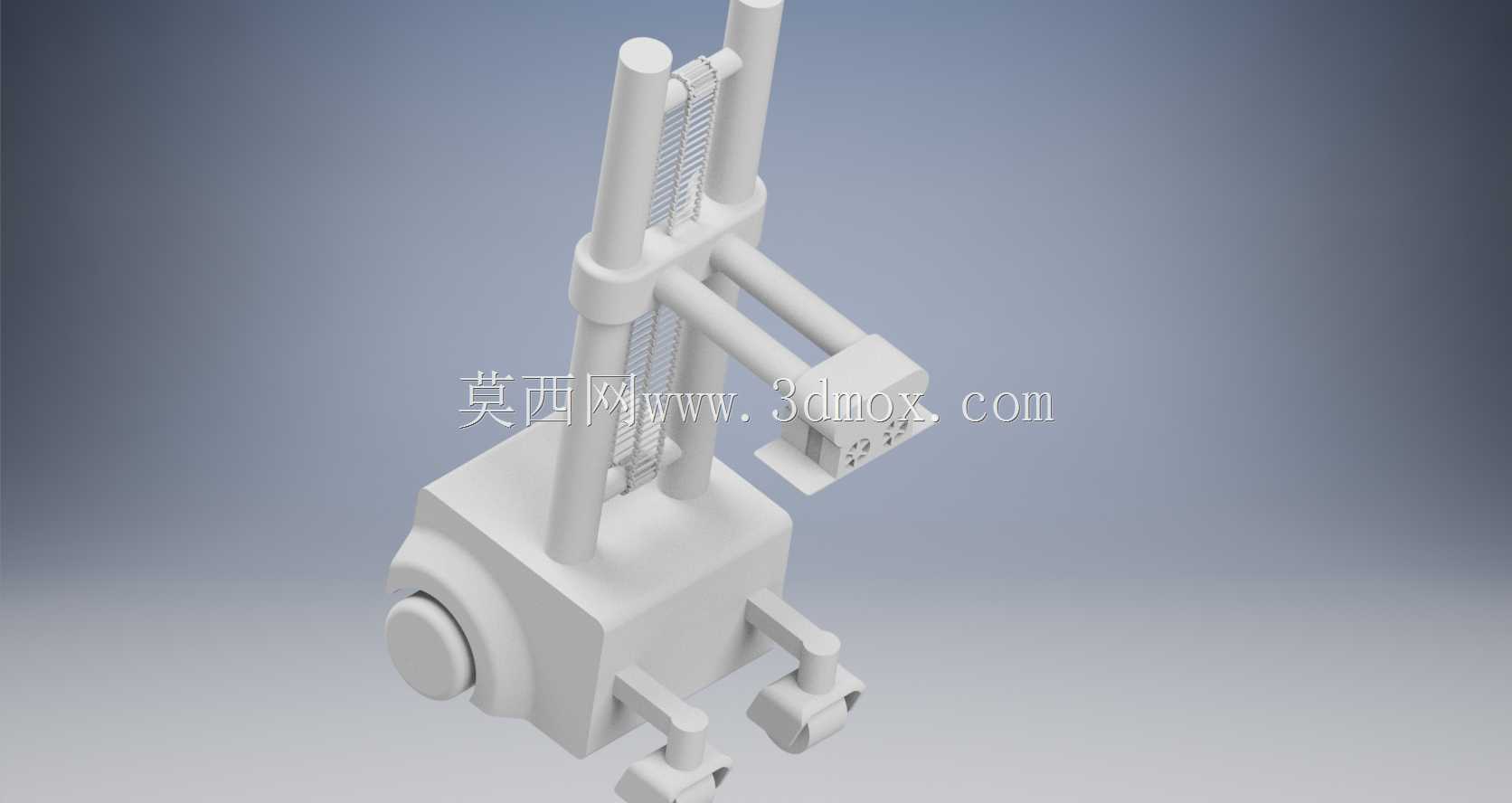

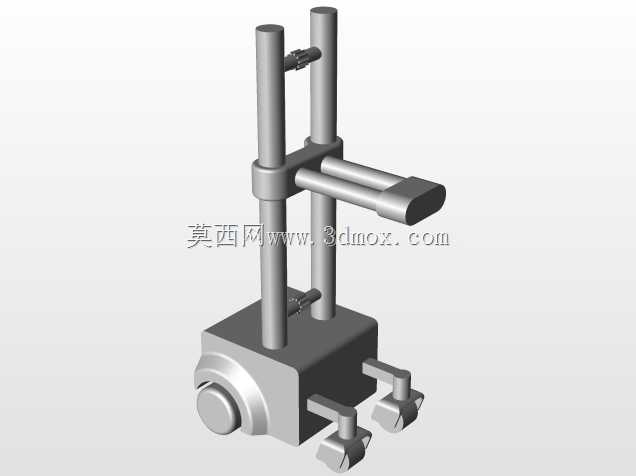

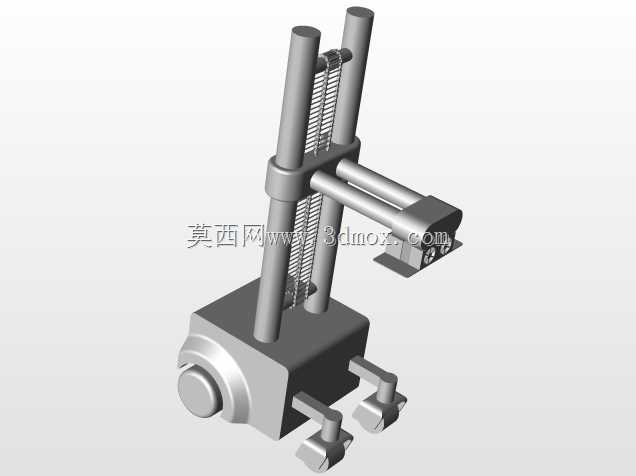

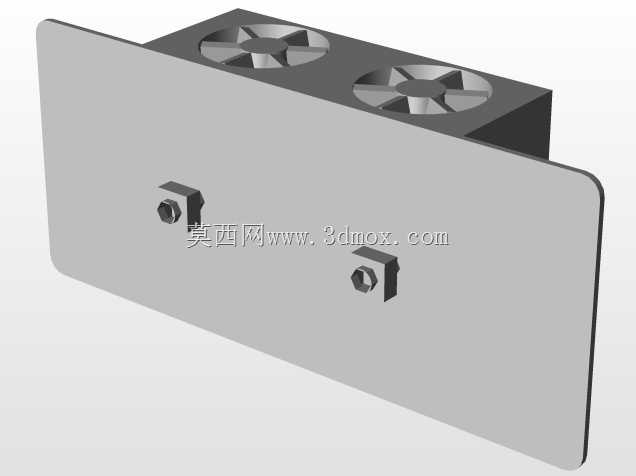

　　上部采用双立柱加横梁的立式框架，立柱从基座向上延伸，承担打印臂升降和横向悬伸的导向任务。框架杆件以规则圆管和矩形连接座为主，结构形式简洁，便于在三维软件中按中心线驱动建模，也便于后续替换型材规格或调整立柱高度。打印臂沿立柱方向布置，末端安装挤出或沉积执行模块，模块通过连接板与横臂固定，连接区域需要保留紧固件位置、走线空间以及维护拆装余量。立式框架的高度并不单纯决定工件高度，在移动打印逻辑下，它更多决定喷头在竖直方向的可达范围，以及设备越过低层已成型路径时的通过能力。

　　设计这类设备时，不能直接套用传统打印机的静态装配思路。固定床设备的主要边界是成型室、导轨行程和床面平面度；移动打印设备的边界则扩展到地面条件、整机转弯半径、材料供给半径以及已打印构件的外形。基座下方轮组与地面接触，喷头在横臂末端执行沉积，设备移动速度、喷头进给速度和材料挤出量之间需要保持协调。若行走路径与沉积路径不匹配，容易出现材料堆积过厚、轨迹拉断或转角处厚度不均的问题。因此在结构建模阶段，应把行走轮中心、喷头中心线、机身纵向轴线和横臂悬伸方向统一到同一装配基准中，方便后续检查运动包络。

　　设备的实际用途更偏向开放式大对象制造。它可以在较大平面上完成长尺寸路径，不必把工件限制在一个固定托盘内；也可以通过机身向前、向后和转向动作，使打印范围沿作业面延展。对于建筑概念模型、大型道具、教学科研样机、现场快速成型装置等场景，这种结构比单纯加大龙门框架更有灵活性。由于设备本体在已铺设材料附近运行，底部行走区域与喷沉积区域之间必须保持安全距离，喷头下方的成型路径不能与轮组碾压区域重合。模型中下部箱体与轮组的相对位置、喷头外伸距离、立柱后方配重空间，都应围绕这一约束进行校核。

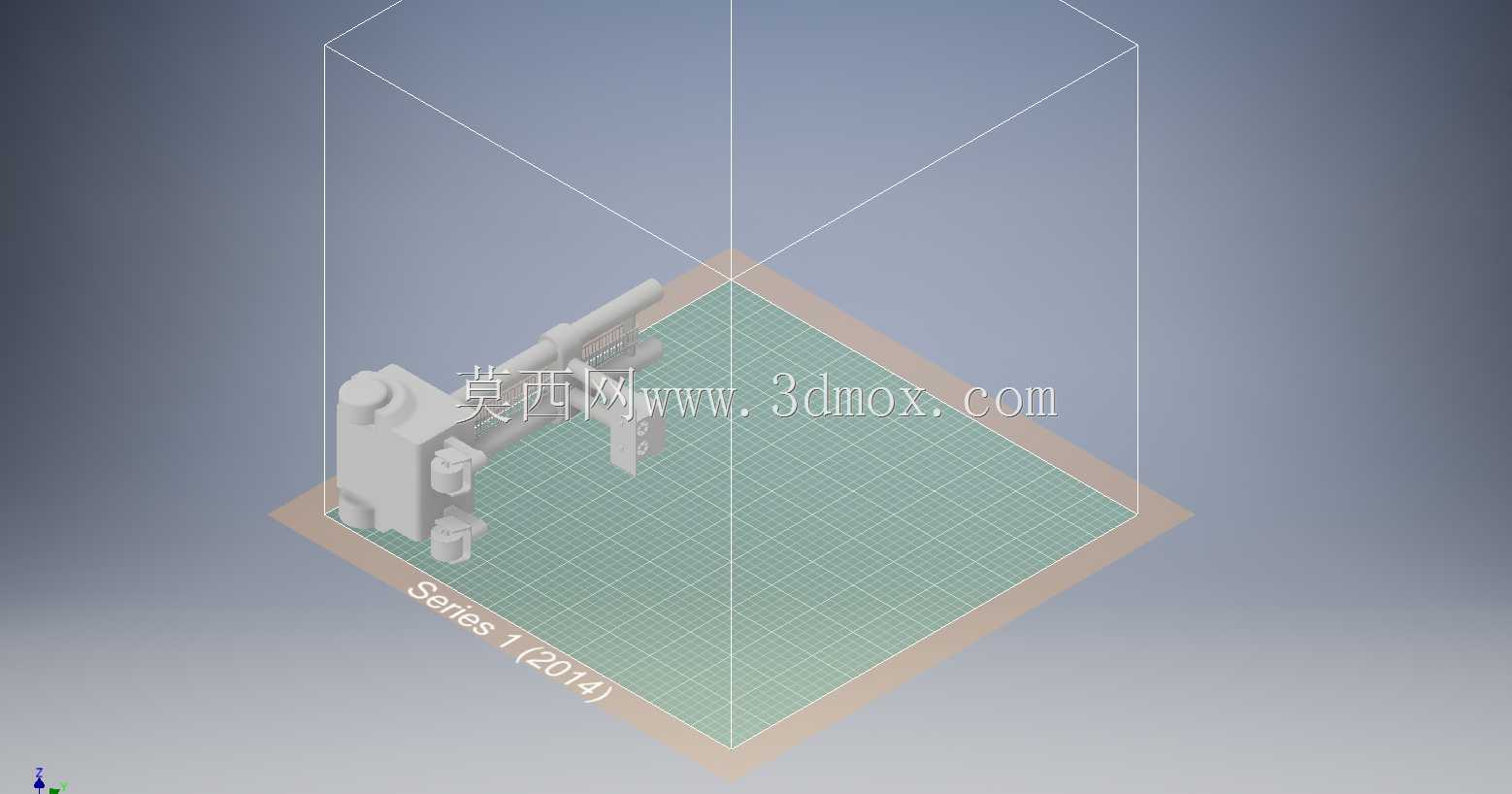

　　外形尺寸方面，整机呈现下部箱体宽稳、上部立柱高耸、横臂侧向伸出的布局。基座需要提供足够的支撑面积，以抵消横臂末端执行模块带来的倾覆趋势；立柱间距不宜过窄，否则双柱导向稳定性不足，也不宜过宽，否则会增加整机转向所需空间。横臂的有效悬伸长度决定单次站位下可覆盖的打印宽度，悬伸增大后，连接座、滑块和立柱根部的弯矩都会明显上升，因此筋板、夹持块和紧固件位置需要在模型中明确表达。若后续工程化落地，还可以在基座内布置控制板、电源、材料缓存或供料装置，使重心尽量降低。

　　材料持续供给是移动打印设备不可忽视的问题。固定设备通常将材料盘放置在机架附近，耗材路径短且稳定；移动设备随打印路径前进，若供料装置仍停留在原位，耗材牵引、弯折半径和拉扯阻力都会影响出料稳定性。结构上可以考虑在基座或扩展托架上布置材料承载位，使供料系统与机身同步移动。扩展托架不应只作为附加外观件，它与基座的连接面、承载重量、拆装方式以及操作人员补充材料时的操作空间，都需要在总装模型里预留。

　　从三维建模角度看，该装置适合采用骨架草图与装配约束并行的方式建立。先确定地面基准、轮组中心线、立柱中心线、横臂运动轴线和喷头工作点，再围绕这些基准创建箱体、管架、连接块、轮叉和末端执行器。这样做的好处是后续调整高度、轮距、臂长或喷头位置时，不必反复重建无关零件。运动检查时应重点观察三类边界：一是轮组转向时与箱体下缘是否干涉，二是横臂升降时与立柱顶部、管路和连接件是否干涉，三是整机沿打印路径移动时，底部轮廓是否接触已成型材料。

　　该结构的价值在于把增材制造从固定成型仓中解放出来，用设备行走换取更大的作业范围。它并不追求桌面设备的封闭高精度，而是强调大尺寸、开放性、可扩展性和现场适应性。对于结构设计人员来说，模型中最值得关注的不是单一零件的复杂造型，而是行走、支撑、升降、横移和沉积五个功能模块之间的空间关系。只有把机身包络、喷头可达范围、轮组运动区域和材料供给路径同时校核清楚，这类移动增材设备在后续样机制作时才具备可装配、可调试和可迭代的基础。
