3D打印机主板蜂窝式安装托架

项目分类:3D打印机 发布时间:2024-03-14 ID:742718
  • 3D打印机主板蜂窝式安装托架
  • 3D打印机主板蜂窝式安装托架
  • 3D打印机主板蜂窝式安装托架
  • 3D打印机主板蜂窝式安装托架
  • 3D打印机主板蜂窝式安装托架
  • 3D打印机主板蜂窝式安装托架
  • 3D打印机主板蜂窝式安装托架
  • 3D打印机主板蜂窝式安装托架
  • 3D打印机主板蜂窝式安装托架
  • 3D打印机主板蜂窝式安装托架
  • 3D打印机主板蜂窝式安装托架
  • 3D打印机主板蜂窝式安装托架
  • 3D打印机主板蜂窝式安装托架

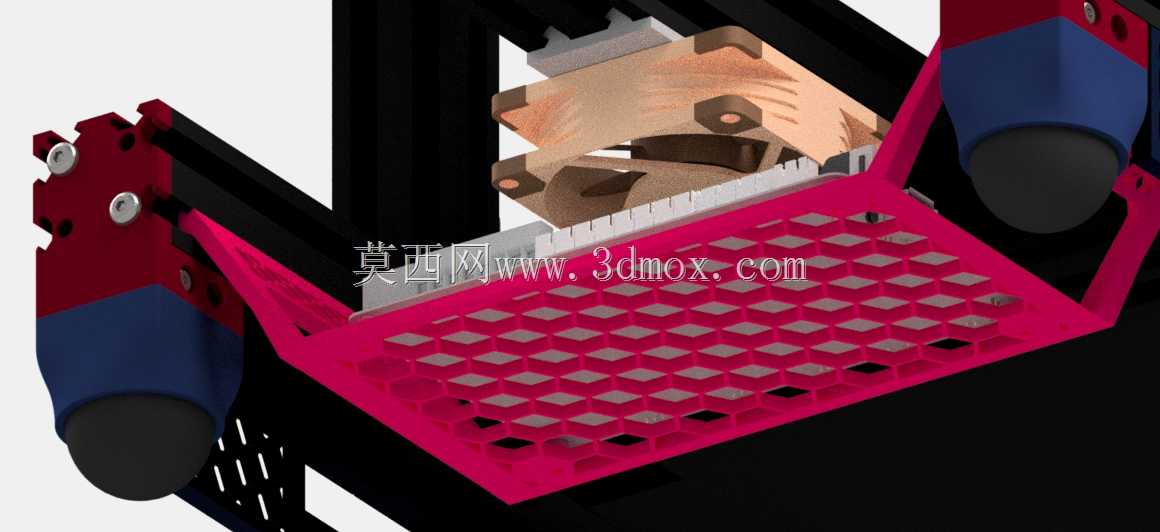

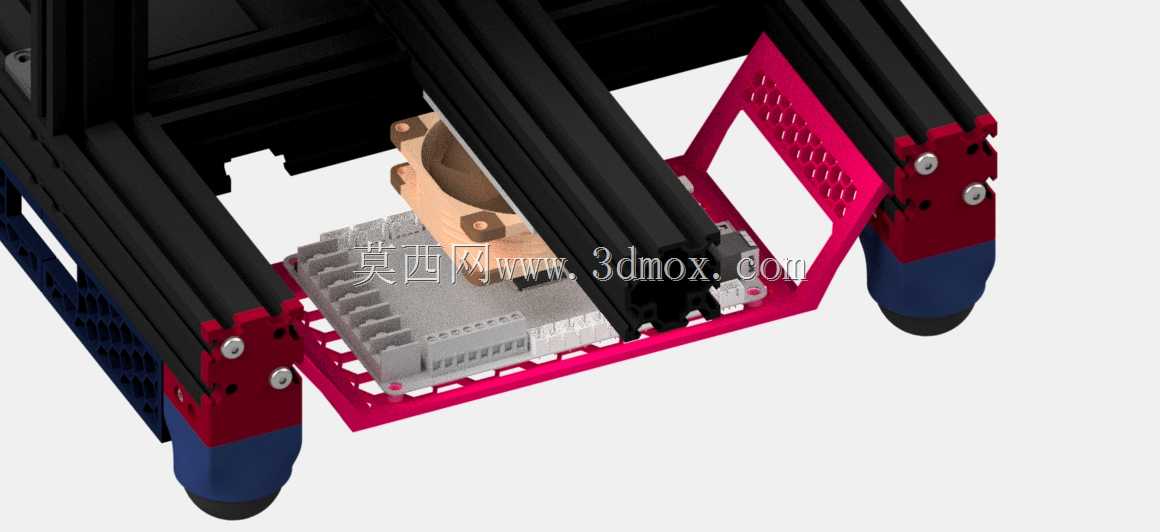

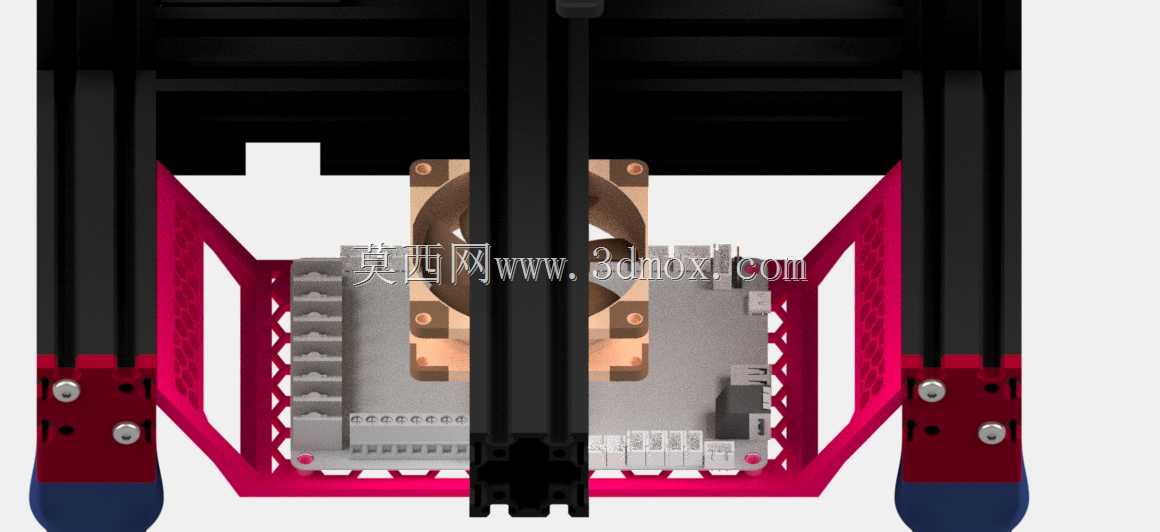

  这套托架结构是为桌面级FDM设备电控升级场景设计的主板承载件,核心适配Ender3系列机型的框架安装空间,用来容纳BTT Octopus v1.1这类大尺寸主控板。做这类改装件的出发点很实际:原厂电控仓空间局促,更换高性能主控后往往出现板件悬空、走线杂乱、散热风道被遮挡的问题,直接把主板固定在型材内侧又容易和运动部件干涉,因此专门做了一块侧向滑入式的承载平台,把主控板从原有局促的电控位置转移到4040铝型材框架的上部开放区域。

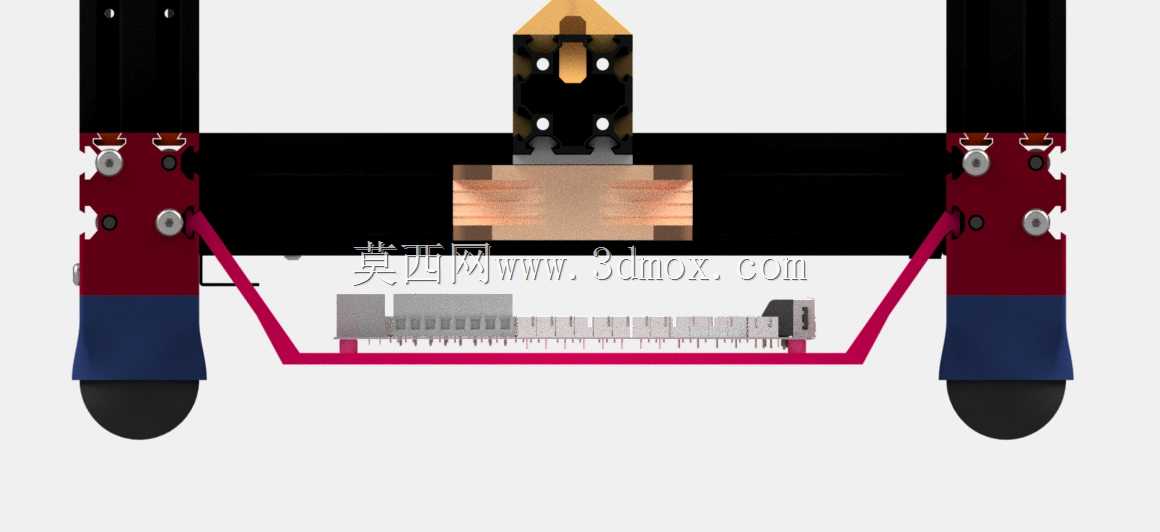

  安装逻辑上没有采用额外打孔或者复杂夹持结构,托架两侧的折边直接做成和4040挤压型材槽口匹配的导向轮廓,装配时从型材端部顺着槽道向内滑动到位即可,折边和型材槽的配合间隙控制在0.2mm左右,既保证推入时顺滑不卡滞,到位后又不会出现横向晃量。整个托架的外轮廓宽度严格卡在两根平行4040型材的内侧净距之内,两端折边的高度也避开了型材上已有的同步带、滚轮座安装位,滑入后不会和X轴运动组件、Z轴丝杆的行程发生任何干涉,不需要对原机框架做任何切割、钻孔改造,属于无损加装的改装方案。

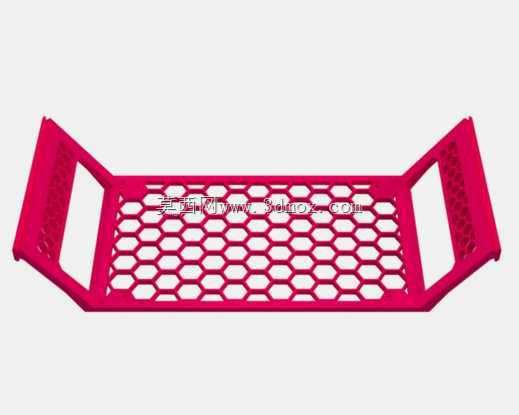

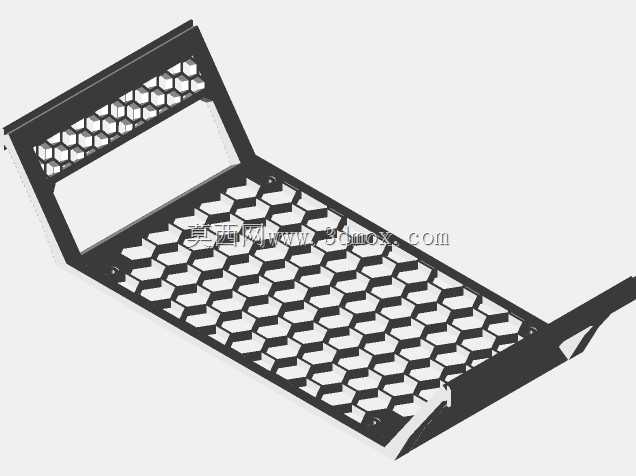

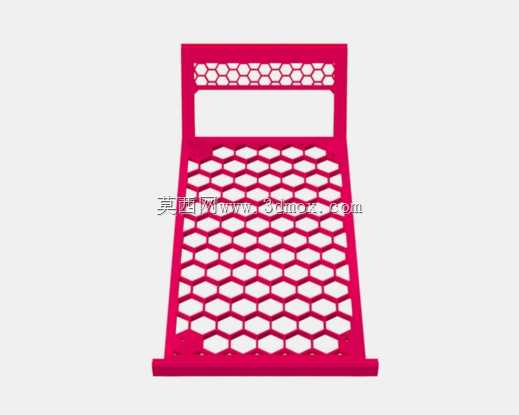

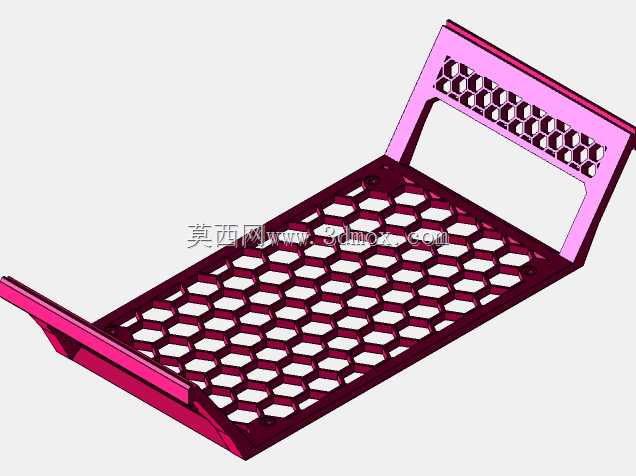

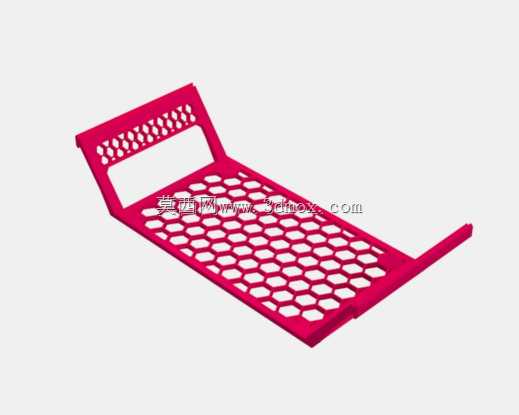

  板面主体采用正六边形蜂窝镂空布局,这不是单纯的外观造型:首先蜂窝网格在同等耗材用量下的面内抗弯刚度远高于实心薄板,打印出来的托架长期承载主板重量不会出现中部下挠;其次镂空区域直接形成了贯通的通风通道,在托架对应主板发热芯片的位置预留了风扇安装位,运转时气流可以穿过蜂窝孔扫过主板表面的驱动模块、电源稳压区域,把封闭仓内积聚的热量直接带走,避免大电流输出时驱动芯片过热触发保护。网格的筋条宽度做了加厚处理,边缘所有开孔转角都做了圆弧过渡,避免打印冷却过程中在尖角位置产生应力集中,也防止长期使用后网格边缘开裂。

  面向FDM打印工艺的结构优化是这个件的设计重点:整个托架的摆放姿态可以直接平放在打印平台上成型,所有悬空的折边、网格筋条都处于自支撑角度范围内,不需要额外添加任何支撑结构,打印完成后去掉底面 raft 就能直接装配,省去了拆支撑的后处理工序,也不会在支撑接触面上留下毛刺影响主板安装平面度。如果追求折边位置更高的表面质量,也可以在两侧大跨度桥接区域少量添加支撑,不过常规0.2mm层厚、PLA/PETG材料直接打印即可满足使用强度。

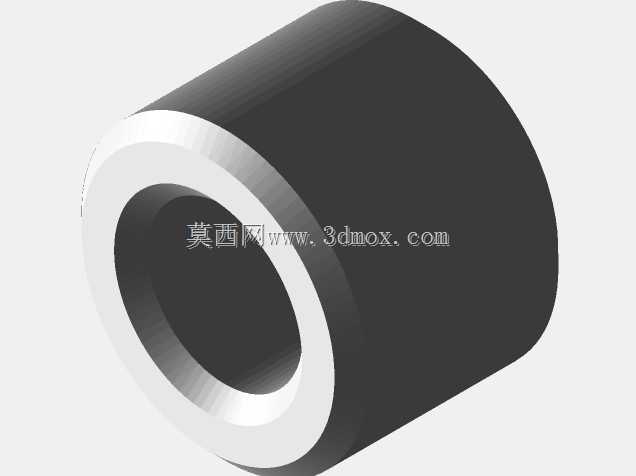

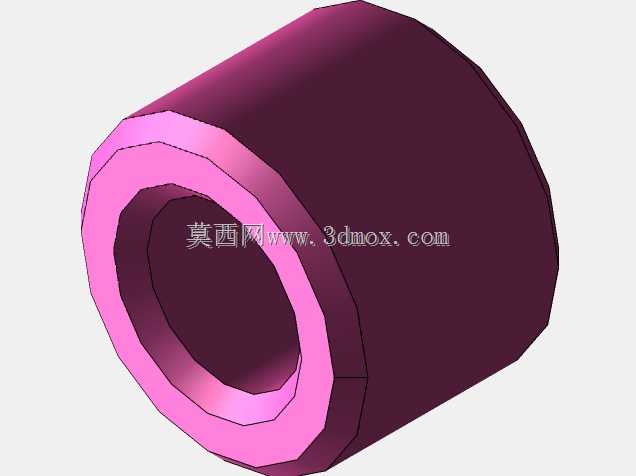

  紧固件选用标准M3螺钉,安装孔位直接设计成自攻螺纹底孔,装配时让M3螺钉直接在塑料孔内切削出配合螺纹,不需要预先压入铜螺母,减少了配件数量;孔位周边做了局部凸台加厚,保证螺纹啮合长度足够,多次拆装主板也不会出现滑牙。板面和主板之间预留了均匀间隙,既可以选配打印绝缘垫片垫高,进一步避免主板焊点和托架直接接触造成短路,也可以直接安装,间隙本身就能形成底部空气流通层,辅助散热。

  托架两端的立面上还集成了规整的格栅孔位,既可以用来扎带固定线束,把电机线、热敏电阻线、电源线沿折边梳理固定,避免线材垂落到运动部件上,也可以额外扩展安装小型温控风扇、状态指示灯模块。整体结构把承载、通风、走线、免改装安装几个需求整合在单一打印件上,适配桌面3D打印机玩家主控升级、电控仓改造的实际使用场景,建模时所有安装孔位、型材配合尺寸都按实物测绘标定,装配容错率高,打印完成后即可直接装机使用。
