CNC加工用MDF材质轴承收集工装

　　这套工装的核心使用场景落在小型数控铣削、桌面CNC加工单元的轴承类零件周转与定位工序里，针对小批量轴承零件加工过程中零散摆放、磕碰伤、找正耗时久的痛点做结构适配，主体承载条采用中密度纤维板也就是MDF切削加工成型，本身材料成本低、切削阻力小，在桌面级加工设备上一次装夹就能完成所有孔位与轮廓加工，不需要额外开模，非常适合试制车间、创客加工站点、小型机加工坊做非永久性工装使用。

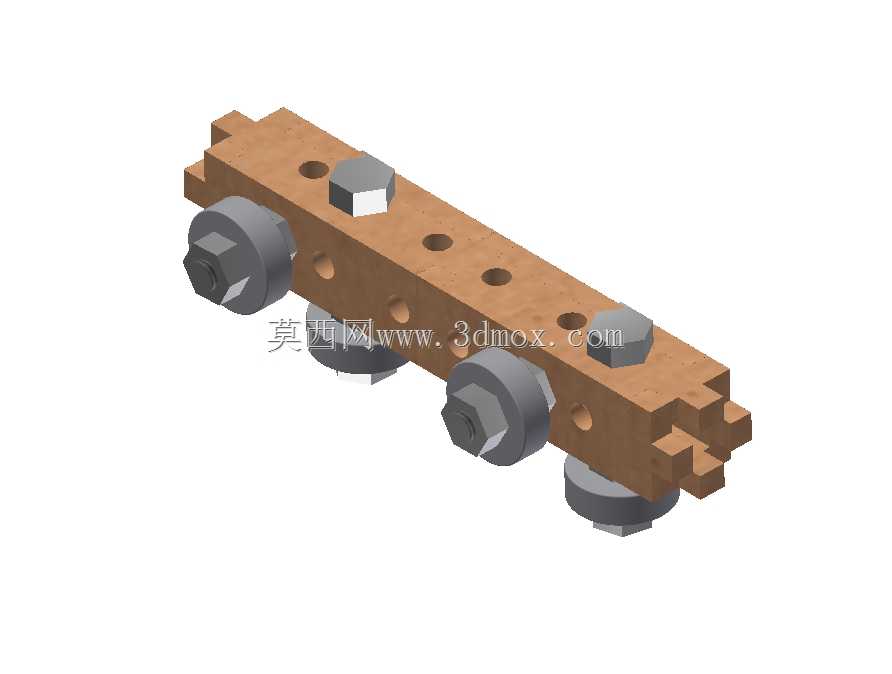

　　从实际功能来看，长条形承载基体上沿长度方向等距加工了多组阶梯通孔，孔位间距按照常用微型轴承、小型深沟球轴承的外径公差做间隙配合设计，轴承装入后外圈被台阶面限位，不会从孔底掉落，基体下方伸出的多组带六角锁紧结构的滚轮/支撑组件，既可以作为工装在机床工作台面上推移的滑动支撑，也能通过六角螺母调整每个支撑点的高度，补偿MDF板材本身的平面度误差，让整条承载面在装夹后保持水平，避免轴承放置后出现倾斜、加工基准偏移的问题。基体两端做了阶梯凸榫结构，这个结构的设计思路是预留拼接扩展接口：当需要收纳的轴承数量超过单根工装的承载量时，可以通过凸榫和另一根同规格工装的端部凹槽对位拼接，不需要额外连接件就能延长承载长度，适配不同批次的零件排布需求。

　　设计思路上没有采用金属焊接或者整板铝加工的方案，核心考量是MDF材料的减震特性：轴承零件在工序间转运、等待二次装夹的过程中，MDF的硬度远低于轴承钢，即使轴承外圈和孔壁发生摩擦碰撞，也不会在轴承精加工面上留下压痕、划伤，相比金属工装省去了孔内嵌尼龙衬套的工序，加工周期能压缩到一小时以内。基体上表面额外布置的两个六角锁紧块，对应工装在机床工作台上的压紧点位，用户可以直接通过压板压在这两个金属嵌件位置，避免压紧力直接作用在MDF板面上造成板材压溃、变形。

　　安装边界方面，整条工装的长度方向适配多数桌面CNC的T型槽工作台行程，宽度方向控制在150mm以内，不会占用工作台过多的走刀空间；底部支撑组件的最低高度预留了20mm的排屑间隙，加工过程中产生的铝屑、木屑、切削液可以直接从工装下方的空隙排出，不会堆积在轴承孔位周边造成零件污染。所有孔位的中心距统一按照25mm的整数倍排布，和机床常用的走刀步进参数匹配，操作人员在编写轴承端面倒角、密封圈槽加工的子程序时，可以直接用孔位间距作为增量坐标参数，不需要逐个点位计算坐标值，大幅降低多零件批量加工的编程工作量。

　　在实际工序流转里，这套工装可以同时完成三个环节的作用：首先是加工前的毛坯上料定位，待加工的轴承坯件预先插入对应孔位，整排工装一次性推到机床加工区域，逐个完成加工；其次是加工后的零件沥液周转，加工完成的轴承留在孔位内，切削液可以通过孔底的间隙直接滴落，转运到清洗工位时整排取下即可，不需要逐个捡拾零件；最后是工序间的临时存放，MDF材质的隔热性优于金属，刚完成铣削的轴承零件放在孔位内不会快速冷却产生局部应力变形，也不会和工装发生冷焊粘连。结构上所有金属配件都采用标准件，六角螺母、支撑螺栓、锁紧垫片都可以直接从通用五金件库中调取，建模时只需要完成MDF主体的轮廓绘制和标准件装配，不需要定制特殊机加工零件，维护更换时直接替换对应标准件即可，工装本身即使主体发生磕碰损坏，也可以快速在CNC上重新切削一块MDF板替换，使用成本几乎可以忽略。
