针孔相机4×5胶片夹持固定支架

　　这套胶片夹持件主要面向大画幅针孔摄影、工程光学实验和手工成像装置的装配场景，用来在暗房装片、外景拍摄和课程调试过程中，把4英寸×5英寸单张胶片稳定约束在成像平面位置。针孔相机没有复杂镜头，成像质量对胶片平面度、针孔到胶片的距离以及边缘遮光状态非常敏感，支架若出现翘曲、压边不均或漏光间隙，画面就容易产生虚边、局部曝光和暗角异常，因此结构虽然不复杂，却直接影响整套简易成像装置的可用性。

　　从实际用途看，该支架承担的是胶片定位、边缘压紧和避光围护三项任务。胶片本身薄而软，不能依靠单点固定，需要沿四周形成连续约束；同时感光材料又不能被大面积摩擦或弯折，所以夹持区域只能落在胶片边缘，中间成像区域必须完全敞开。设计中将支架拆成顶部框和底部框两个配合件，正是为了把装片动作简化为开盖、放片、合框、粘接固定几个步骤。两片框架合在一起后，外侧形成相对封闭的边界，内侧留出完整矩形通光区域，使胶片在针孔投影范围内保持平整，边缘则被框体压住，避免松脱或移位。

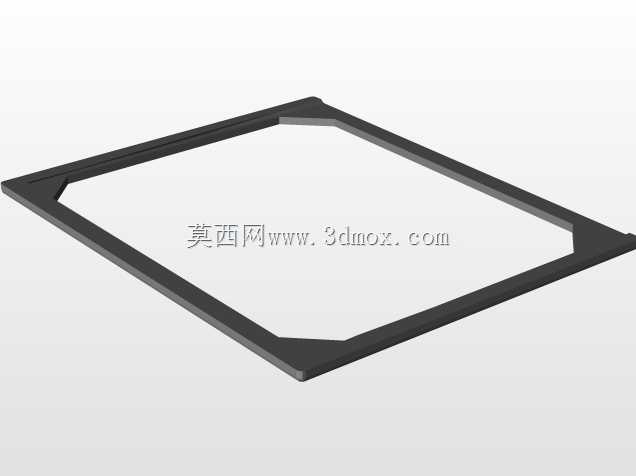

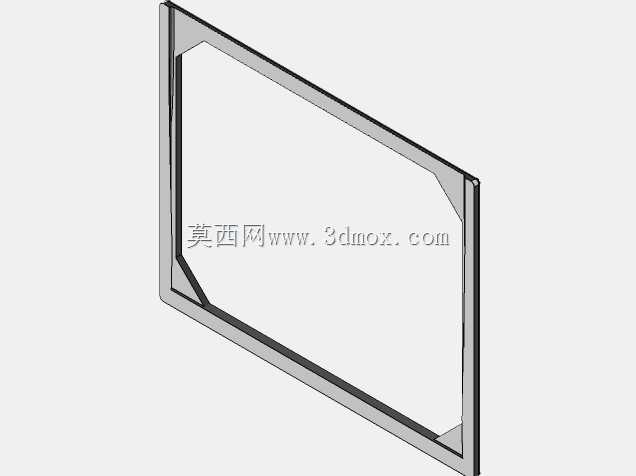

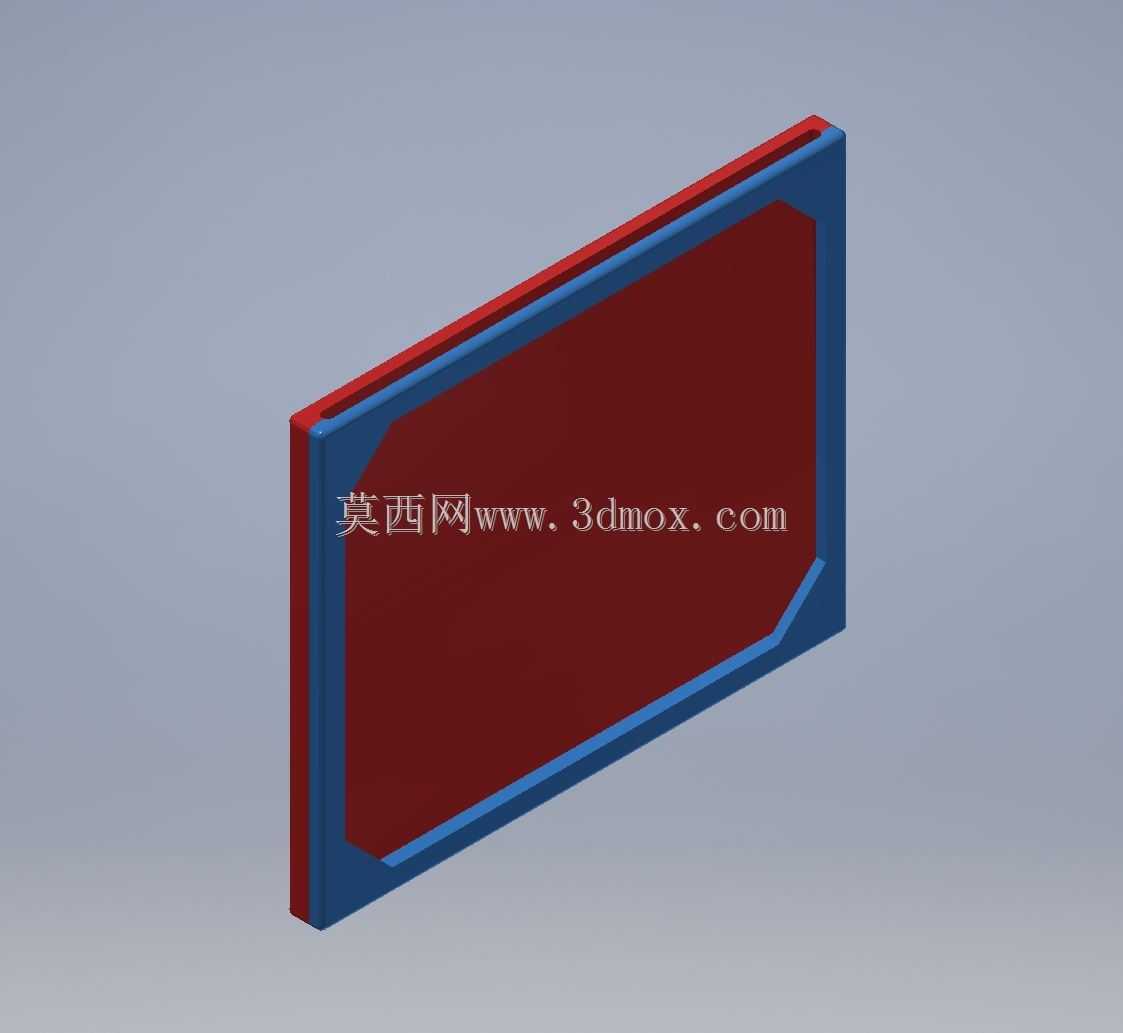

　　结构思路上，框架采用薄壁围边加内侧台阶的组合。外轮廓围绕4×5胶片的长宽建立，边框宽度既要覆盖胶片余量，又不能过多侵入有效成像范围；内侧台阶承担定位面作用，胶片放置后不会在平面内自由滑动。围边高度根据胶片厚度、合框间隙以及粘接层占用空间综合确定，过薄会导致配合面不足，过厚则会增加整体厚度并可能影响相机后部安装。顶部与底部采用彩色区分，便于在暗房弱光环境下快速辨认装配方向，减少装反、错位和反复触摸胶片的概率。对于教学团队来说，这种方向识别方式比单纯依靠刻字或细小标记更直观，操作者在视线受限的情况下也能凭颜色和边框形状完成配对。

　　外形边界方面，支架整体呈扁平矩形，长宽由4×5胶片尺寸决定，并在四周边缘增加压片余量；四角做了过渡处理，避免尖锐边角在拿取和装片时划伤胶片或操作者。框架一侧设置了层次分明的限位边，合框后可控制两片零件的相对位置，防止横向错动。中部大窗口保持通透，不为了追求刚性而随意增加横筋，因为任何伸入成像区域的结构都会在胶片上形成阴影。需要提升刚性的位置主要布置在外侧边框和转角处，通过连续边框承担抗弯作用，使薄壁打印件在手持和安装时仍能维持平面形态。

　　安装边界并不只针对胶片本身，也要考虑它与针孔相机后部腔体的连接。支架放入相机后，胶片平面应与针孔板保持平行，框体厚度不能改变预设焦距；背面和侧面需要留出与机身挡板、压片背或遮光胶带配合的空间。若用于课程改装，还可以把外框作为标准接口，在周边增加螺钉孔、卡扣位或定位凸缘，使其适配不同木质、纸板或打印机身。由于该件以平面压持为主，受力集中在边框和粘接区域，设计时应避免局部壁厚突变，防止打印后翘曲导致合框缝隙不均。

　　在装配方式上，两片框架可通过胶粘剂沿外缘结合。粘接前应先检查内侧台阶是否平整，胶片放入后不得有强行顶紧的痕迹；粘接时压力应沿边框均匀施加，避免中部受压而留下印痕。热粘合适合同类塑料材料的快速固定，但要控制温度和施压时间，防止边框变形；溶剂型或快干类胶粘剂施工方便，却可能在表面留下泛白痕迹，因此涂胶位置应远离胶片接触面，并采用少量、分段、外缘施胶的方式。对于需要反复装片的使用场景，也可在不改变主体框架的前提下，把部分粘接位改为卡扣或磁吸压边，但必须重新校核遮光和压紧可靠性。

　　从工程建模角度看，这类零件的关键不在于复杂曲面，而在于尺寸链和配合细节。胶片厚度、台阶深度、边框宽度、合框间隙、压边宽度和外轮廓安装尺寸相互关联，任何一个尺寸偏差都会反映为装片松紧或漏光风险。建模时应先确定胶片有效成像区，再反推压片边界和框架开口，随后建立外轮廓、围边、台阶和转角补强。顶部件与底部件最好采用同一基准面对称建模，保证合框后窗口一致；用于快速制作时，可分别输出适合打印的实体结构，若后续需要修改壁厚、增加卡扣或适配其他胶片规格，则保留可编辑特征会更便于调整。

　　实际使用中，支架既可以作为手工针孔相机的后背核心件，也可以作为光学成像课程中讲解焦平面、曝光和遮光结构的实物案例。它把柔性感光材料转化为可定位、可更换、可维护的平面组件，使简易相机在低成本制作条件下仍具备稳定成像的基础。
