这套弧形脚蹼踏板结构主要面向长距离滑行、下坡控速和自由式板面改装场景,用于替代普通平板式脚位约束件。实际装配时,踏板通过中部沉孔与板面紧固件连接,底部齿形轮廓与板面接触,能够限制横向滑移;外侧弧形包边贴合鞋底前掌或足弓区域,在压板、转向、急刹和颠簸落地时,为脚部提供明确的机械限位,减少脚位偏移带来的操控失误。

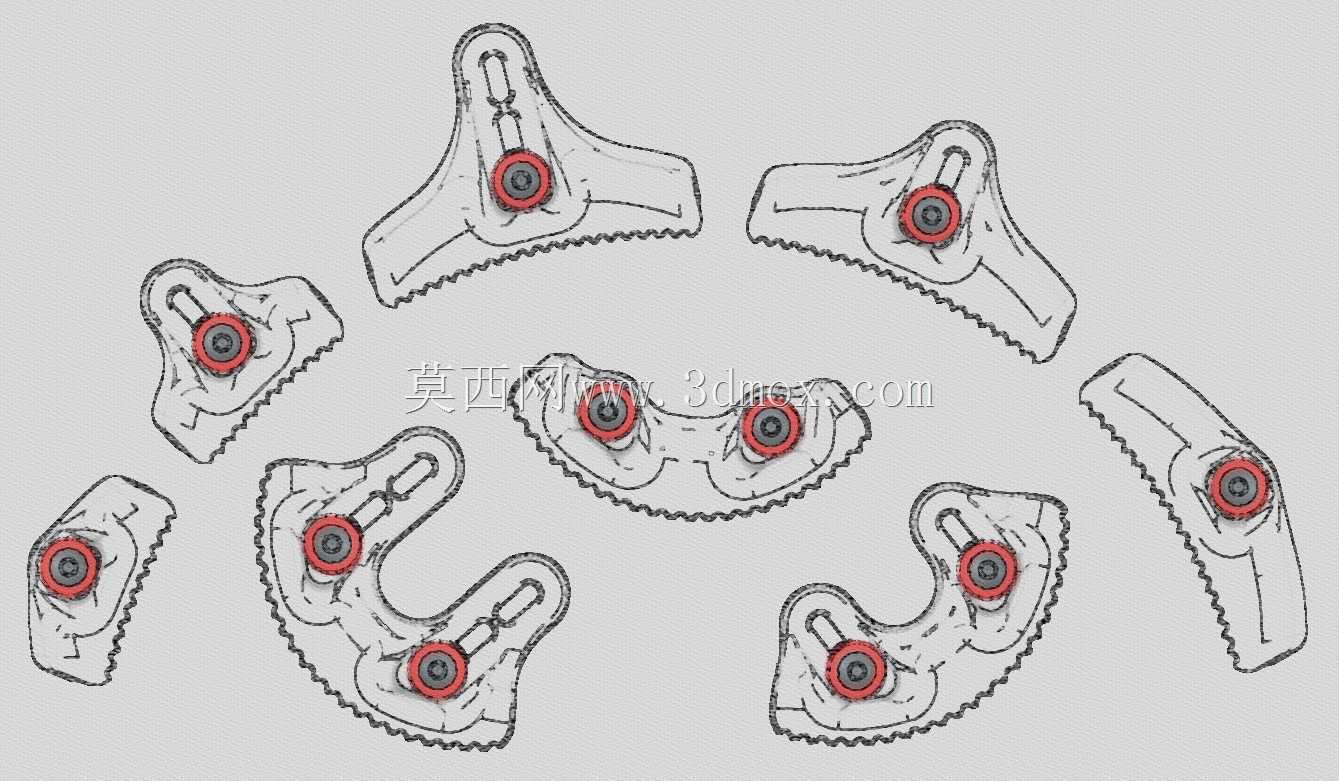

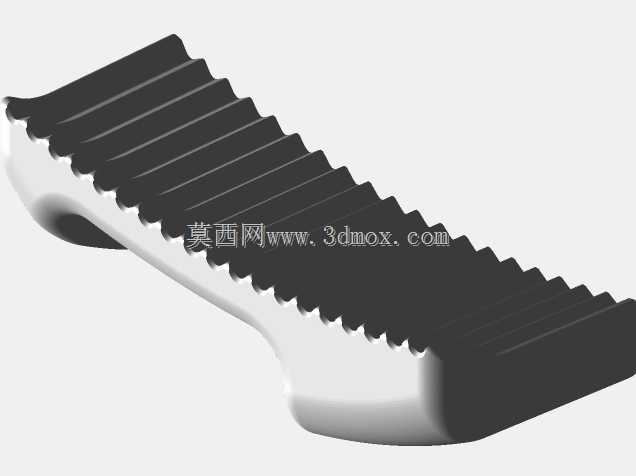

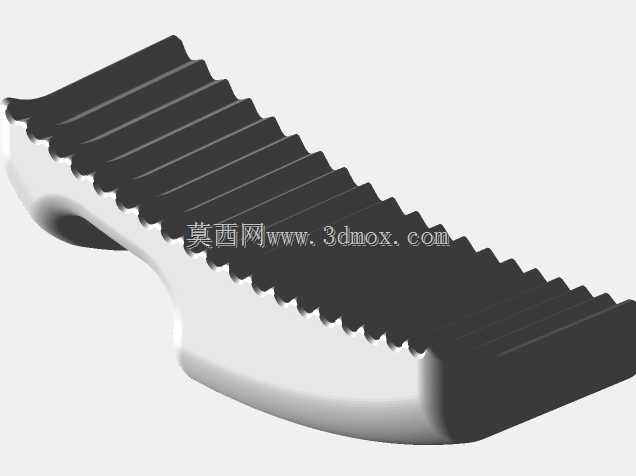

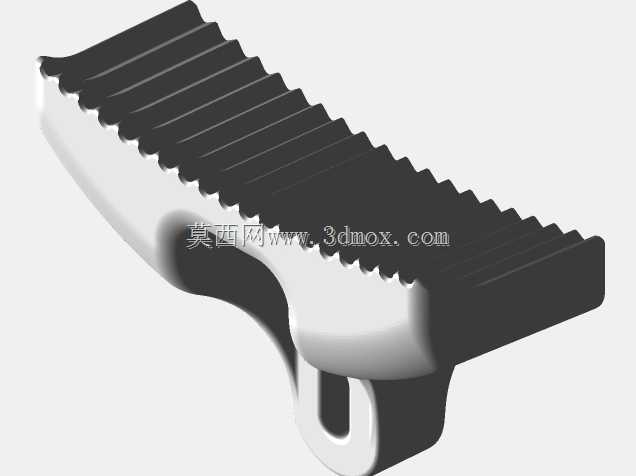

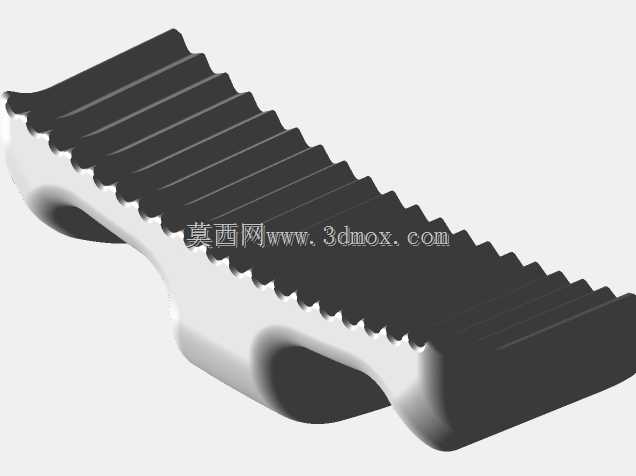

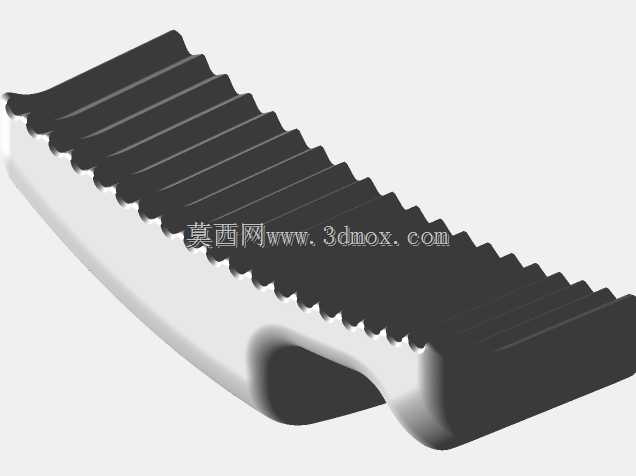

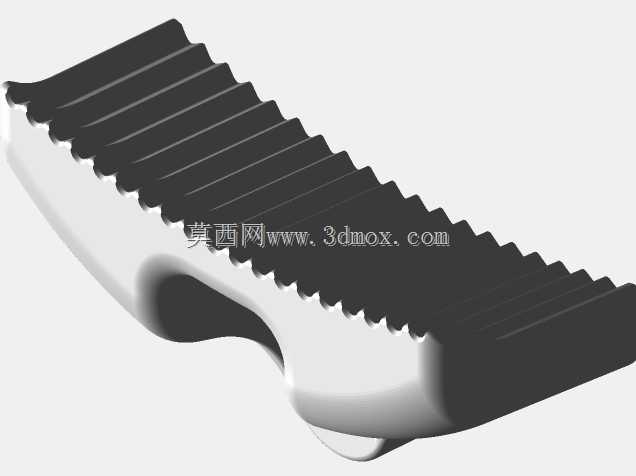

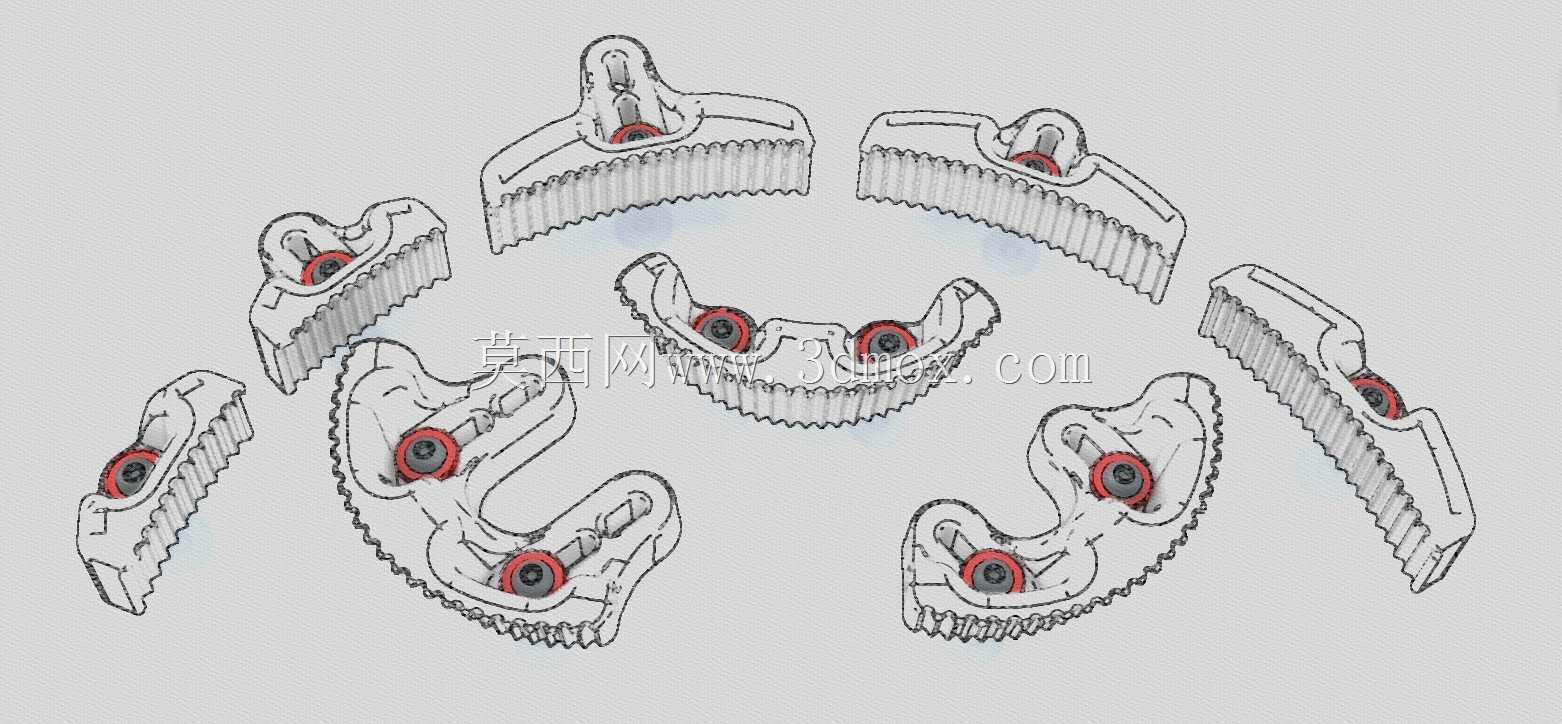

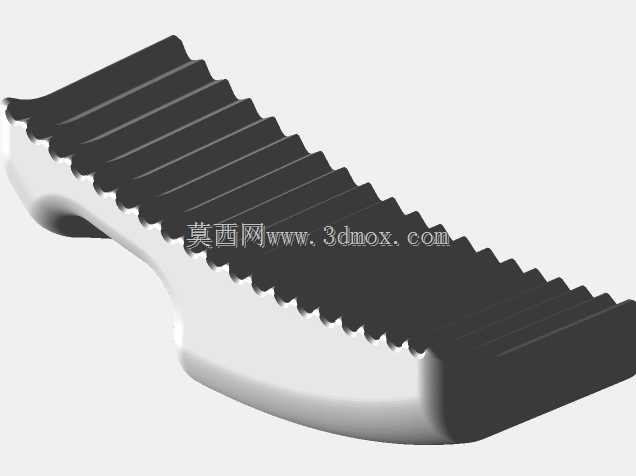

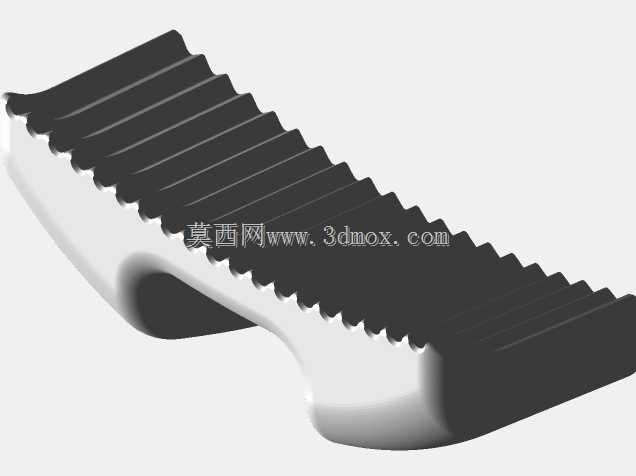

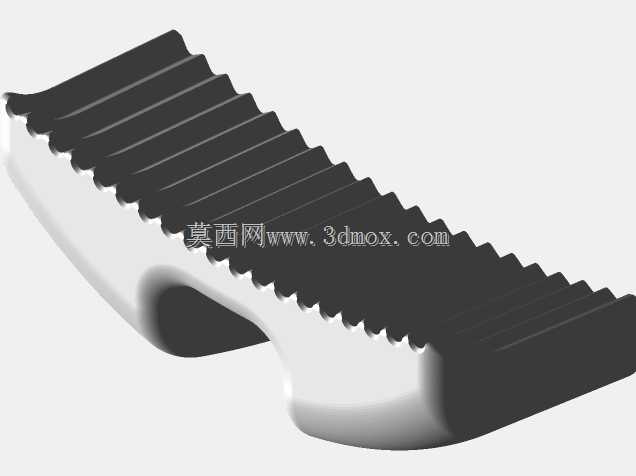

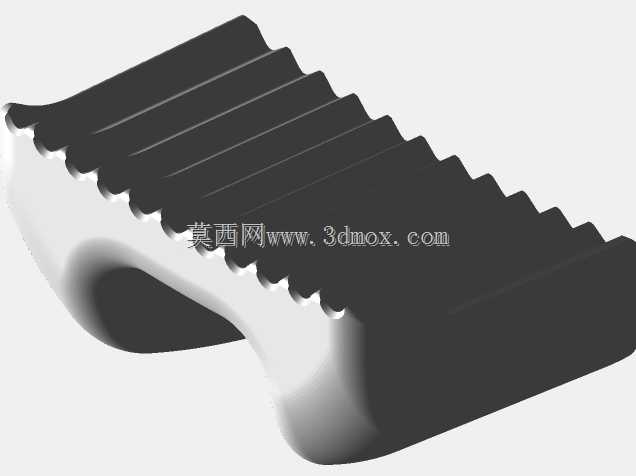

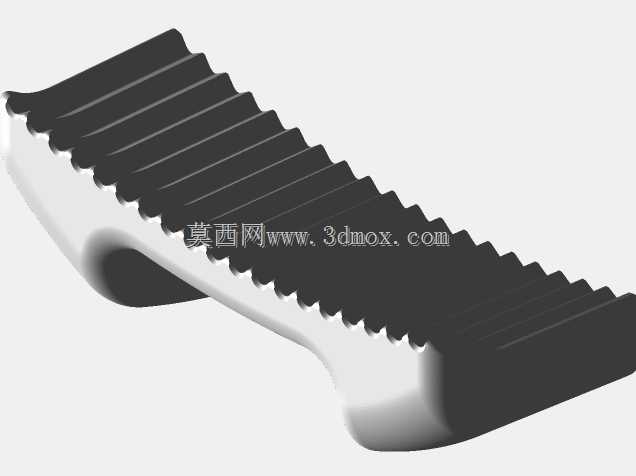

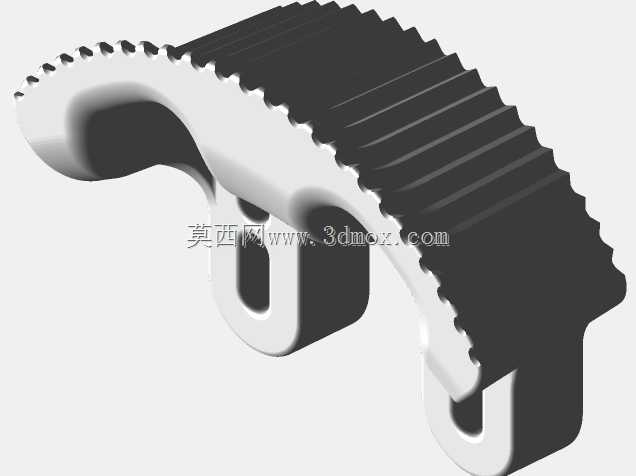

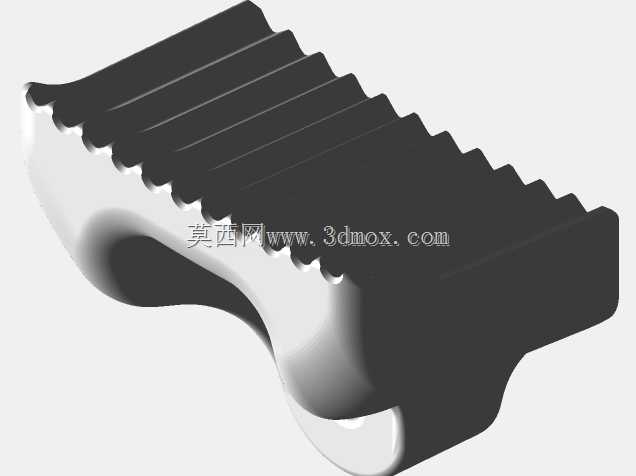

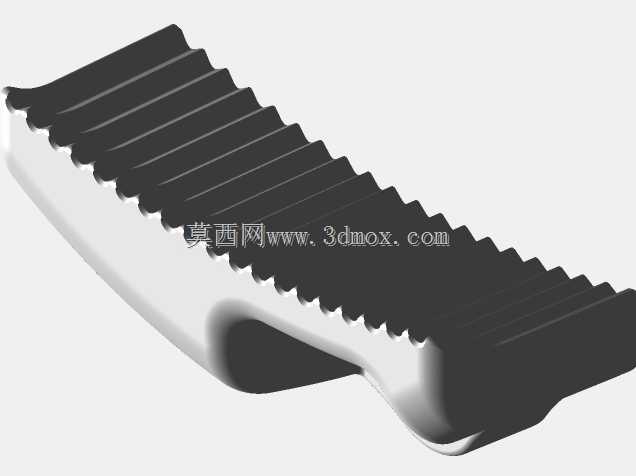

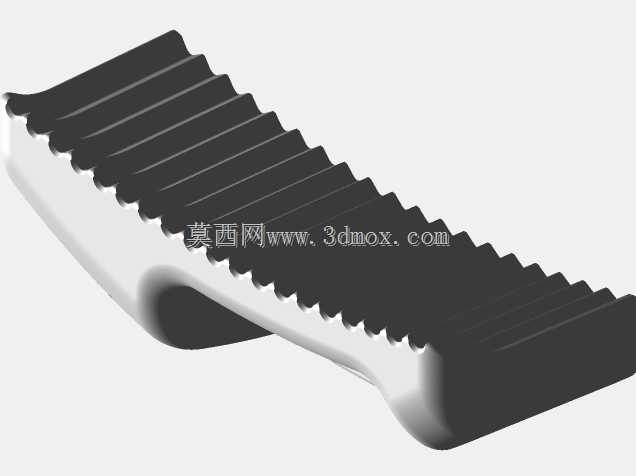

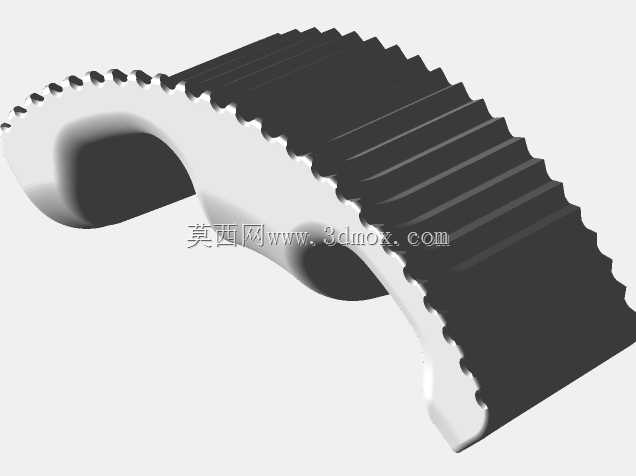

结构设计没有采用整块封闭罩壳,而是沿脚位轮廓做成分段式弧形齿条。齿形沿外弧连续布置,齿高和齿距经过压缩,既增加鞋底与踏板之间的咬合面积,又避免过高齿纹影响脚感。踏板内侧保留开口,鞋底可以快速进入或脱出;在自由式动作中,脚部需要离板、换脚或重新落位时,这种半开放轮廓比全包裹式限位件更灵活。弧形主体同时承担侧向止挡和纵向定位,前侧凸起用于限制脚尖前冲,后侧弯边用于承受脚跟后撤时的拉力。

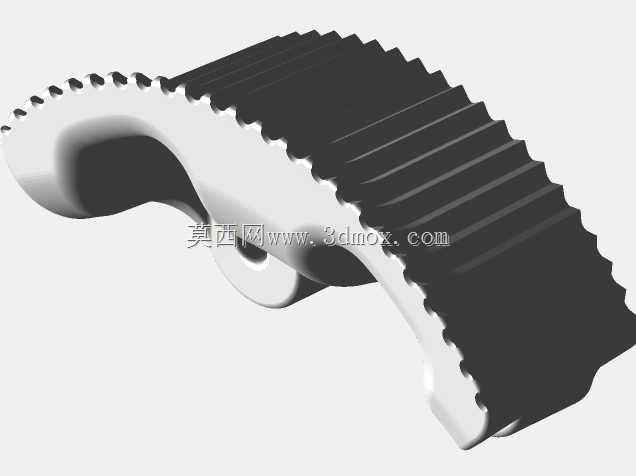

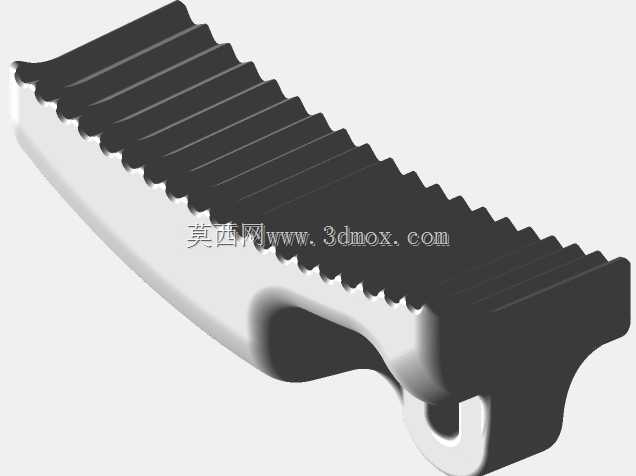

整体高度控制在35mm左右,属于低重心安装方案。踏板底部与板面之间不需要大面积实体填充,主要受力路径集中在中部安装孔、两侧弧形肋和外齿边缘。这样处理后,零件在柔性材料打印或小批量加工时仍能保持足够弹性,踩踏时外缘可产生轻微变形,落地冲击不会直接刚性传递到板面。中部孔位适配DIN9021标准M5垫圈,垫圈压在沉孔台阶上,能够分散紧固件压紧力,防止柔性踏板在反复受力后出现孔口撕裂。

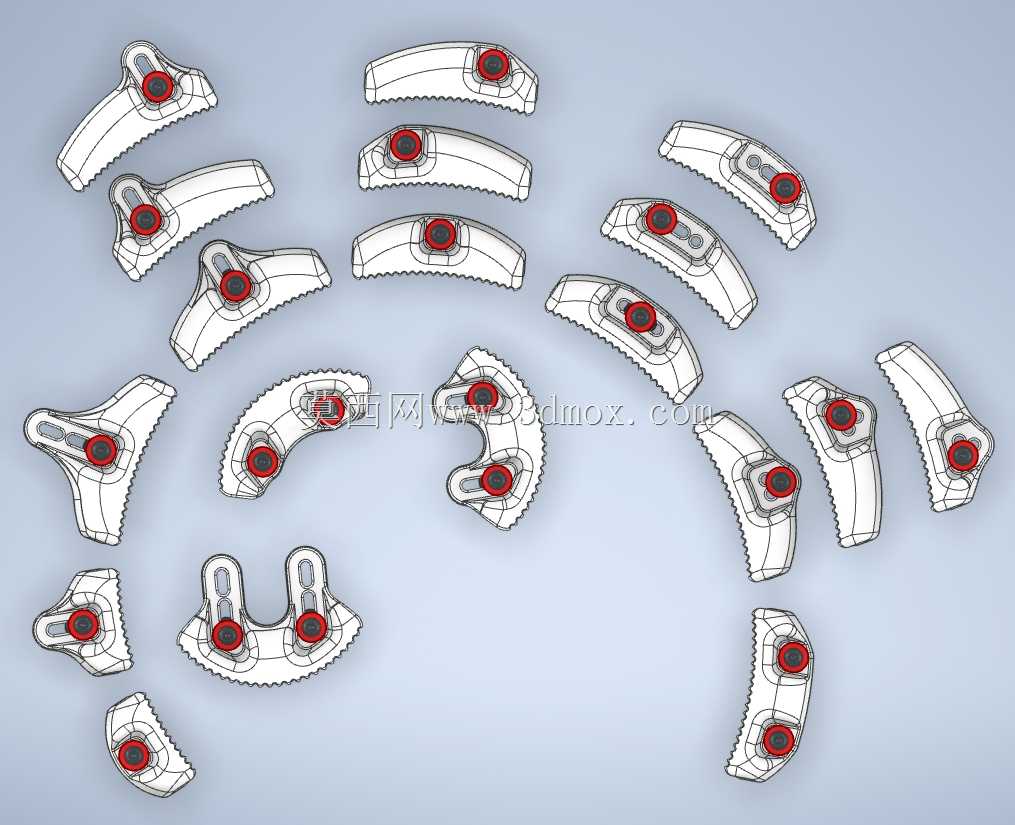

从安装边界看,踏板适合布置在长板前后脚常用站位区域,弧形开口方向根据前脚与后脚姿态分别镜像布置。建模时需要重点核对鞋底宽度、板面弧度、螺栓孔距和垫圈沉孔深度。若板面已有防滑砂面,齿形底部可略微抬高,避免砂粒卡在齿槽内;若板面为光面木板,则可利用底部齿纹增加摩擦。踏板与木板之间加入垫圈后,转动和微调角度更顺畅,类似激流板上脚部限位件的工作方式,骑行者可以根据个人站距调整安装角度。
受力方面,下坡工况下踏板主要承受脚面侧向推压和制动时的纵向剪切;自由式工况下还会受到瞬时冲击和反复扭转。外轮廓采用连续曲线过渡,避免尖角造成应力集中。中部安装区加厚,外缘齿形区相对较薄,使零件在保持限位能力的同时具备一定退让性。齿形不是装饰结构,而是直接参与防滑:鞋底压入齿列后,横向滑动被齿峰阻挡,纵向动作则由弧形端部限制。
三维建模时,应先建立脚位中心线和板面贴合基准,再绘制单侧弧形轮廓,通过镜像和局部角度调整得到不同站位版本。沉孔、垫圈接触面、齿根圆角和外缘拔模方向需要单独处理;若采用增材制造,齿形方向应兼顾层纹强度,避免受力方向与薄弱层纹完全垂直。装配验证阶段可在木板上模拟压板、转向和急停动作,检查脚部进出是否顺畅、螺栓压紧后踏板是否仍能微量转动,以及齿形边缘是否会在正常踩踏时产生卡脚。
该结构兼顾限位、防滑、缓冲和快速拆装,适合长板下坡、自由滑行和个性化板面改装使用。
