带周向凸缘的通风导流漏斗筒体

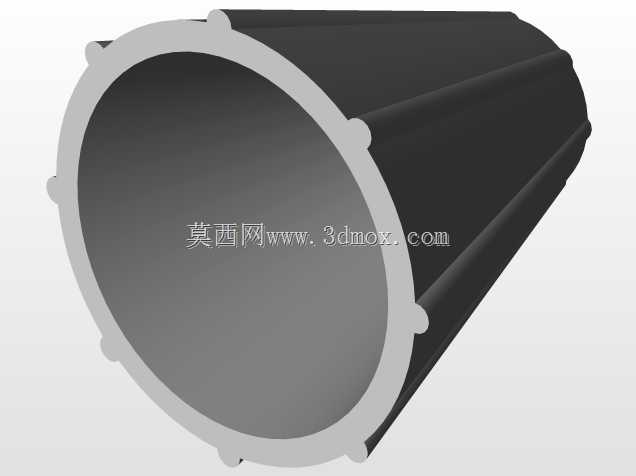

　　在车间流体转接、油料加注和通风排气这类日常工况里，最容易被忽视的往往不是泵阀本身，而是插入容器口部之后的排气间隙。普通漏斗直接压进桶口或管路接口时，漏斗外壁与被填充容器内壁之间容易形成封闭环面，液体向下注入时，筒内滞留气体无法顺畅排出，便会出现涌堵、反喷、打嗝式脉动，操作人员只能反复提放漏斗，既影响加注节奏，也容易造成油料外溢和地面污染。该导流漏斗筒体正是围绕这一问题进行结构细化，主体采用长筒形流道，入口端设置较宽的环形唇边，用于搭接在容器口或接料口上；筒身外侧沿周向布置多条凸起筋位，使漏斗插入配套容器后不会与孔壁完全贴合，而是在筋位之间形成连续的通气槽。流体从大口径端进入后沿筒壁向另一端输送，

　　筒内气体或被置换空气则可通过外侧间隙反向逸出，使加注与排气同步进行。从建模过程看，先确定主筒体的基本回转轮廓，再根据常用桶口、接料盘和通风接口的尺寸范围确定入口唇边外径、筒身长度及端部收口比例。唇边需要承担搭接限位作用，因此宽度不能过薄，既要避免插入过深，也要保证放置时具有足够接触面积。筒身外凸筋沿圆周均布，筋条高度决定通气间隙大小，筋条数量则影响支撑稳定性和气流通道面积；若筋位过少，漏斗在孔内容易偏摆，若筋位过密，又会占用排气截面积。实际造型中可将筋条与筒身作为一体化结构处理，端部保留圆滑过渡，减少插入时对容器口部的刮擦。该类结构并不局限于油料加注。在维修班组里，它可用于变速箱油、冷却液和散装润滑剂的转移；在小型通风系统中，

　　长筒形态可作为过渡导流段，引导气流进入较窄管路；在机床冷却系统维护时，也可借助筒身与容器之间的间隙避免回液时气堵。选型时应先核对被插入接口的最小内径，确保筒身主体能够进入，同时唇边外径大于接口孔径，形成可靠止挡。还要关注插入深度，筒身过长会占用容器内部空间，过短则可能在液面波动时脱离稳定位置；外凸筋的外接圆应略小于接口内径，保证插拔顺畅，而筋间沟槽需保持连续，不得被唇边或端部结构封堵。对于三维结构设计人员，这类零件的价值在于用简单几何特征解决真实工艺痛点：没有复杂运动机构，也不需要额外密封件，却通过周向间隙把注液和通气两条路径分开。建模时应重点检查筒体壁厚均匀性、唇边与筋条交接处的加强过渡，以及外凸筋在整根筒身上的平直度。

　　若用于快速成型或小批量制作，可在入口端增加局部加厚区，承受频繁敲击和按压；若用于焊接或钣金成形，则需将凸筋展开关系、圆角半径和搭接边界一并表达，确保车间能够按图加工。整体结构兼顾导流、排气、定位和防溢功能，适合作为流体转接辅具和通风过渡构件使用。
