指尖陀螺三叶轴承支架结构

项目分类:通用机械零部件 发布时间:2024-03-14 ID:742837
  • 指尖陀螺三叶轴承支架结构
  • 指尖陀螺三叶轴承支架结构
  • 指尖陀螺三叶轴承支架结构
  • 指尖陀螺三叶轴承支架结构
  • 指尖陀螺三叶轴承支架结构
  • 指尖陀螺三叶轴承支架结构
  • 指尖陀螺三叶轴承支架结构
  • 指尖陀螺三叶轴承支架结构

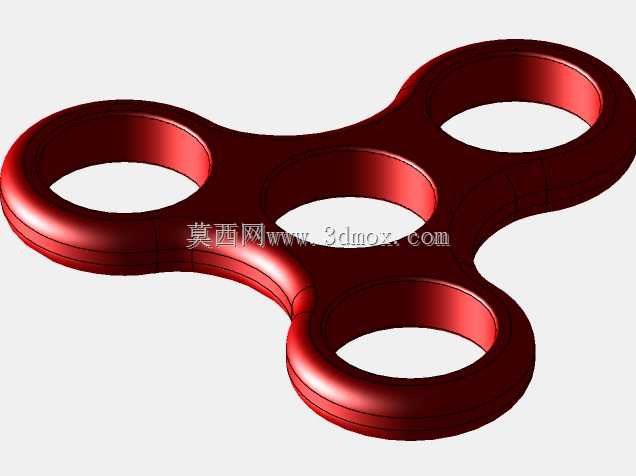

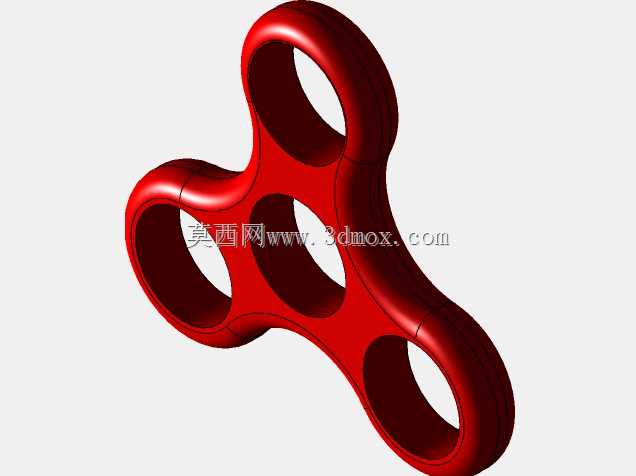

  该结构呈现的是一类三叶式手持回转玩具的主体承载件,整体采用中心大孔与三个端部轴承孔相连接的布局。中心孔用于安装主轴承或握持轴,三个外端孔用于嵌入配重轴承,形成绕中心高速旋转的指尖陀螺组件。零件外形为连续圆滑的曲面骨架,三个臂部沿周向近似120度分布,端部加厚并形成环形轴承容纳腔,臂身则通过变截面过渡,兼顾握持手感、转动惯量与外观整体性。

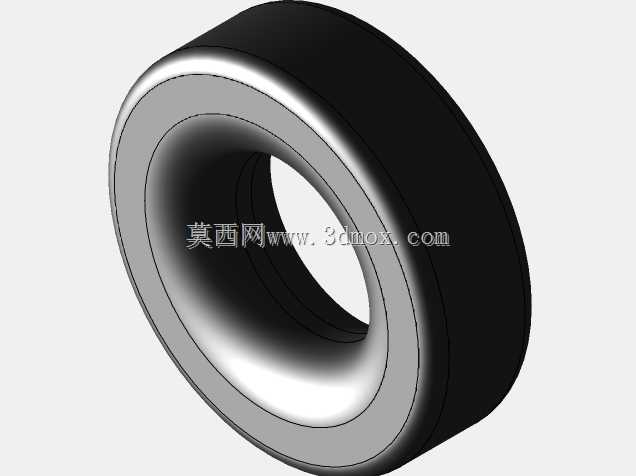

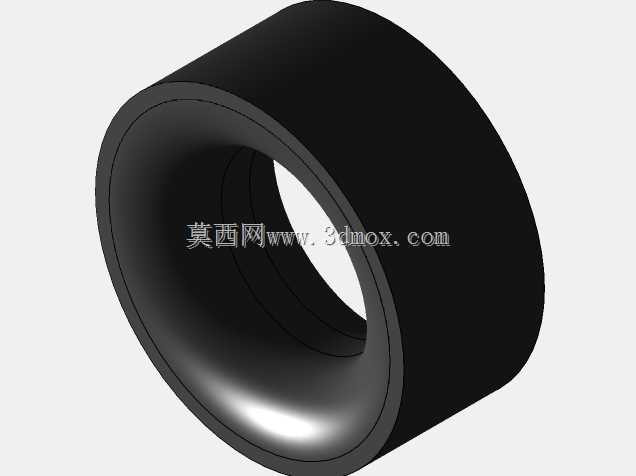

  从实际使用场景看,这类部件多用于桌面减压玩具、手持旋转玩具和小型展示摆件。使用者以手指夹持中心轴承位置,拨动外侧结构后,三叶支架连同端部轴承绕中心轴旋转。三个端部轴承既作为旋转配重,也可通过自身外圈质量增加转动惯量,使启动后的回转更加平稳。中心轴承承担径向支承,端部轴承主要提供质量分布和视觉旋转效果,因此孔位同轴度、端面平行度以及三孔相对中心孔的位置一致性,会直接影响旋转时的抖动、噪声和持续时间。

  结构设计上,三个外端孔采用沉孔式环形空间,孔壁需要与轴承外径形成可靠配合。若采用压入装配,孔内径应按轴承外径公差选取适当过盈量;若考虑拆装更换,可采用小间隙配合并辅以端面限位。臂部与端部圆环之间不宜出现急剧截面变化,模型中采用大圆角和饱满弧面过渡,有利于降低应力集中,也便于注塑、3D打印或机加工后的表面处理。外缘曲面连续包覆,既减少高速旋转时触碰手指的棱角,也让整体造型更接近消费类产品的手感要求。

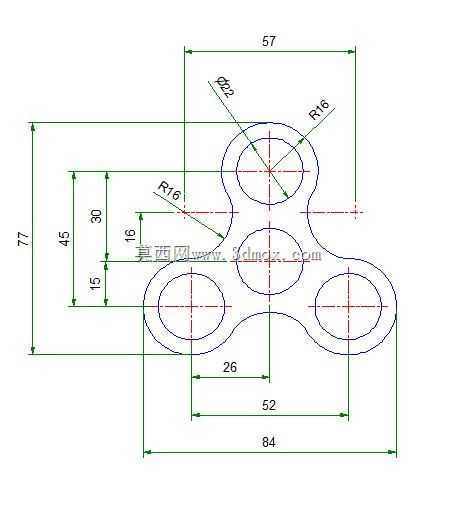

  尺寸边界方面,建模时应先确定中心轴承与端部轴承的标准外径、厚度和内孔尺寸,再反推支架孔腔直径、孔深和端面止挡位置。三叶外轮廓的最大旋转半径决定玩具握持时的空间边界,臂宽和端部圆环厚度则影响质量分布。端部孔中心到中心孔轴线的距离是关键尺寸,三臂夹角应保持均匀;若距离不一致,旋转质心会偏离主轴,造成明显振动。支架厚度方向需要保证轴承装入后不超出握持面过多,同时端面应留出轴承外圈可见区域,以增强旋转视觉效果。

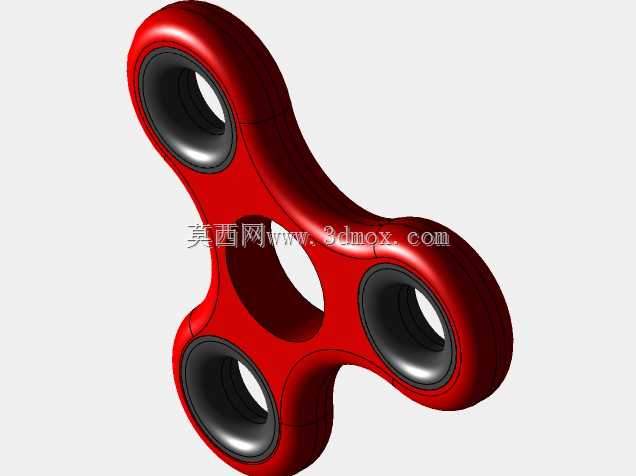

  安装关系上,中心轴承装入中央通孔后,可通过轴帽、手指按压面或卡扣结构限制轴向窜动;三个端部轴承从外侧或内侧压入后,依靠孔肩定位。设计时需关注轴承装入方向、孔口倒角以及压装接触面,避免装配时切伤轴承外圈。对于塑料件,环形孔壁应设置足够壁厚,防止压装后开裂;对于金属机加工件,则可通过控制表面粗糙度和圆角半径提高配合稳定性。臂部中间区域可根据质量需求做轻量化挖空,但挖空形状应保持三向对称,避免破坏动平衡。

  建模过程中,曲面骨架适合先绘制三臂中心连线与端部圆轮廓,再通过放样、边界凸台或多截面实体形成连续主体。轴承孔区域应优先使用独立特征建立,便于后续按标准件尺寸调整。所有装配孔需保留同轴心、重合和限位配合关系,端部圆环端面与中心轴线的垂直关系也应明确。完成实体后,可通过质量属性检查三支臂的质量分布,并依据旋转半径评估惯量匹配;若用于高速转动,还应在结构设计阶段预留去重或配重修正位置,使成品在拨动后具备更稳定的回转表现。
