HP70打印头橡胶防护套结构

　　该零件面向桌面喷墨打印设备的维护与改装场景，主要用于HP70打印头及墨盒在拆装、存放、转运或临时停机过程中的端部防护。打印头属于精密喷墨部件，喷嘴面与出墨通道对磕碰、污染、干涸和外力挤压较为敏感，裸露放置时容易因桌面摩擦、墨盒晃动或误触造成密封面损伤。橡胶套通过包覆打印头下部及墨盒连接区域，形成柔性缓冲层，使金属或塑料喷嘴周边不直接接触硬质台面，同时减少墨水暴露在空气中的面积，降低短时间闲置时喷嘴结皮、堵孔的概率。

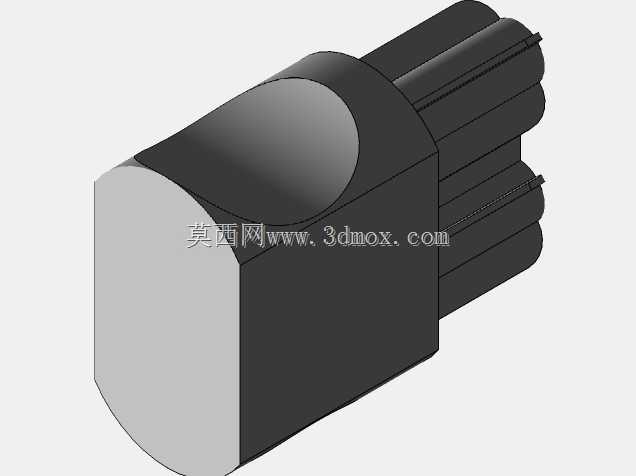

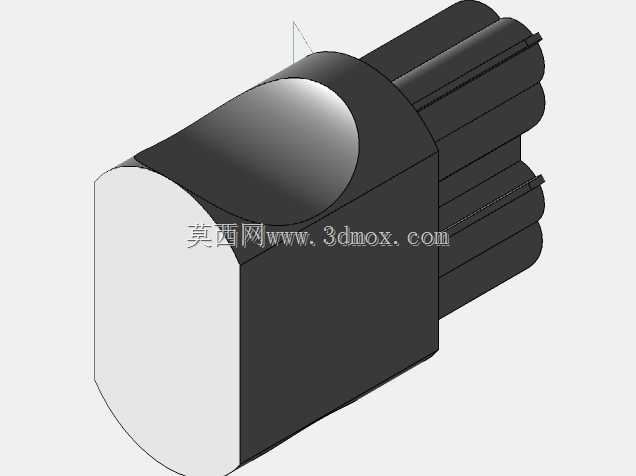

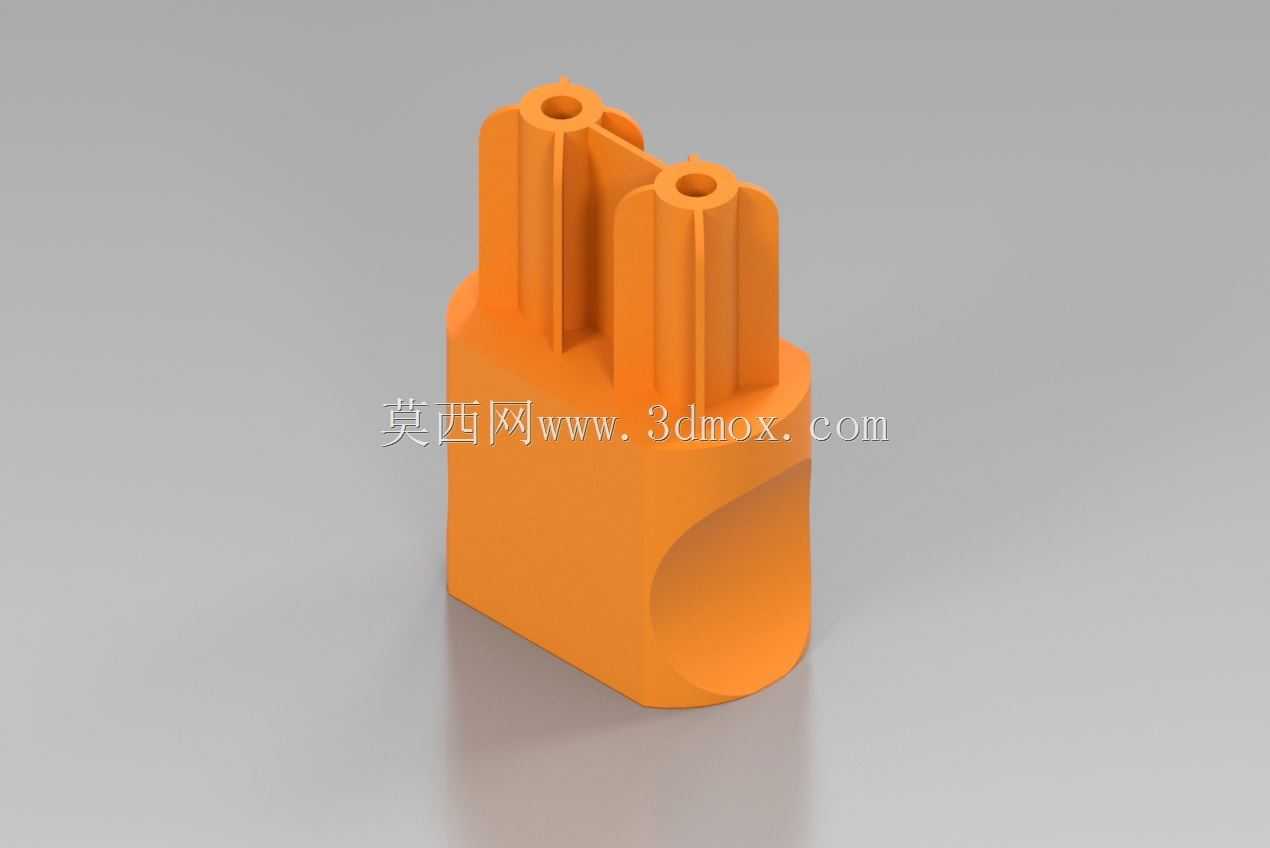

　　从结构形态看，零件主体为一端开口的套筒式壳体，下部采用近似矩形的包容腔，侧壁连续，底部带有圆弧过渡，能够顺着墨盒和打印头组合件的外轮廓形成贴合。开口侧设置内凹弧形避让，不是简单的直筒裁切，而是针对安装方向和手部取放位置做出的边界处理：既方便套入时对准，又能在拔出时减少橡胶边缘对打印头侧面的刮擦。上部延伸出两根带中心孔的柱状定位结构，柱体外侧布置纵向加强筋，筋条沿轴向贯通，使薄壁柔性件在反复插拔后仍能保持形状，不至于因材料柔软而塌陷。

　　两根立柱的位置对应打印头或墨盒上部的安装接口，中心孔可作为定位、穿装或挂置孔使用。若用于维修工位，可通过小孔将防护套临时挂在工具架旁；若用于打印头运输，则孔位可与辅助销、扎带或定位支架配合，限制套体相对打印头的窜动。立柱之间保留开口槽，避免材料完全填满上部空间，这种处理一方面减少柔性材料的用量，另一方面为打印头上方凸起的管路、卡扣或电气连接区域留出避让间隙。套体装入后，主要承力面集中在下部四周侧壁和底部圆弧区，上部立柱则承担导向与辅助固定作用，受力路径清晰。

　　设计思路上，该件并不追求高刚性，而是利用柔性材料的弹性变形实现包容和缓冲。薄壁侧壁在套入时可轻微张开，适应打印头与墨盒组合件的尺寸公差；到位后，侧壁回弹并贴附外表面，形成适度摩擦，防止防护套在搬运中自行松脱。底部圆角和侧壁过渡圆角降低了应力集中，尤其在TPU等柔性线材打印时，尖角位置容易出现层间结合不良或撕裂，圆弧过渡能够提高反复弯折寿命。外表面保持简洁，没有多余凸台，便于在狭小维修盒内多个零件叠放，也减少了支撑材料的使用。

　　安装边界方面，建模时需要重点控制下部内腔宽度、深度和开口弧边位置。内腔过紧会导致打印头插入困难，甚至在拔出时带动墨盒密封件；内腔过松则失去防护和定位作用，转运中容易偏磨喷嘴区域。上部两柱的中心距应与打印头上方可用孔位或挂装方式匹配，柱孔直径不宜过大，孔壁需保留足够厚度以承受穿销或挂置载荷。下部开口端建议保留连续唇边，唇边厚度可略小于侧壁，使其更容易导入；底部则不宜开设大孔，以免防护套失去防碰和减缓墨水干涸的作用。

　　在实际维修与打印生产中，这类护套适用于打印头更换、墨盒清洗后暂存、设备长期停机维护以及二手打印部件周转。它不是打印机工作时的在线承载件，而是打印头脱离安装位后的辅助防护件，因此结构设计更重视拆装便利性、柔性贴合和喷嘴区域隔离。三维建模时可将下部包容腔作为主基准，先建立打印头外包络面，再按柔性材料的压缩量偏出内腔；上部立柱与加强筋随后根据避让槽和挂装需求布置。完成后应检查套体在最深处是否与喷嘴面保持安全距离，避免柔性件直接压堵微细喷孔，同时确认开口弧边不会干涉墨盒侧凸台。整体结构紧凑，功能指向明确，适合通过柔性增材制造方式快速制作，并可根据不同打印头外形调整内腔深度和立柱位置。
