Ender3打印机灯丝导向支撑端件

　　这个支撑端件是为Ender3系列桌面级FDM打印机耗材架改造而设计的端部固定结构，也适配所有采用同规格2020铝型材框架、耗材从料架侧向送入挤出机的桌面打印设备。在日常打印作业里，PLA、PETG这类盘装耗材需要从设备后侧或侧方的料轴平稳引出，耗材在牵引过程中会随着料盘转动产生上下小幅跳动，若料架端部没有可靠的限位与导向结构，耗材容易在送料拉扯时出现偏摆、缠绕，甚至从料轴脱出，直接造成挤出机进料阻力波动，引发打印断料、欠挤出、层纹不均等问题。这个端件正是针对这类改装场景，把料轴的轴向限位和安装卡接功能整合在同一个零件上。

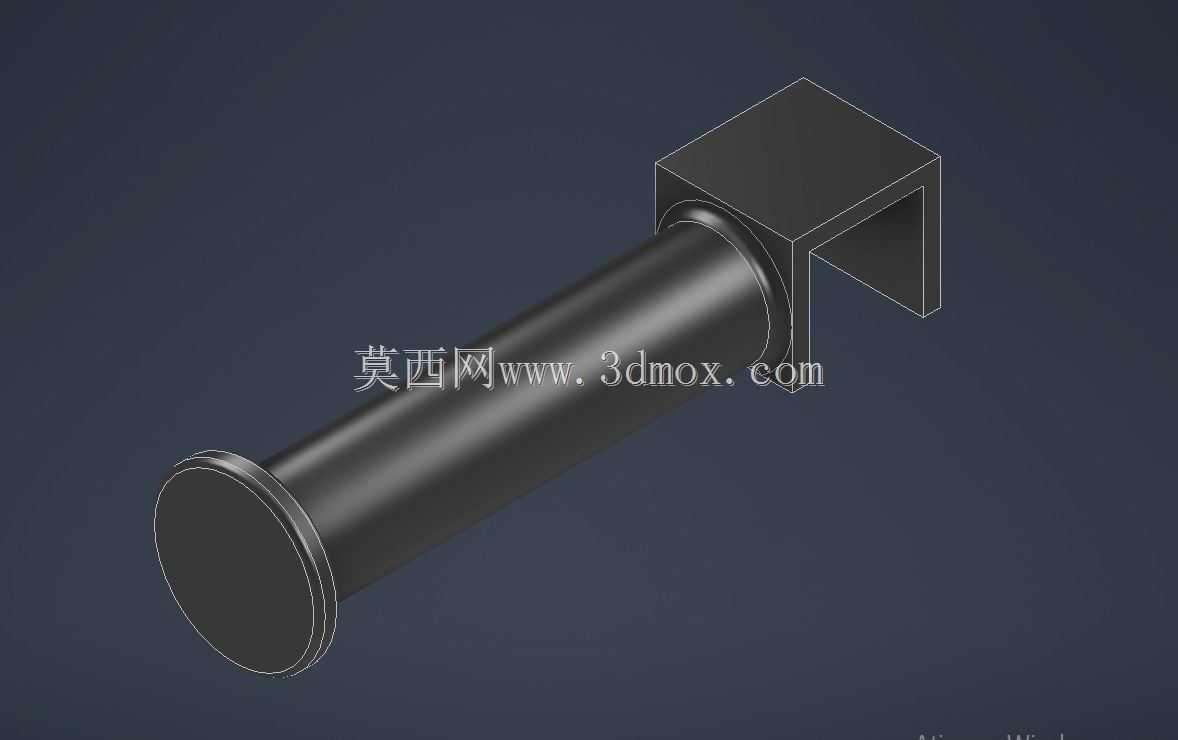

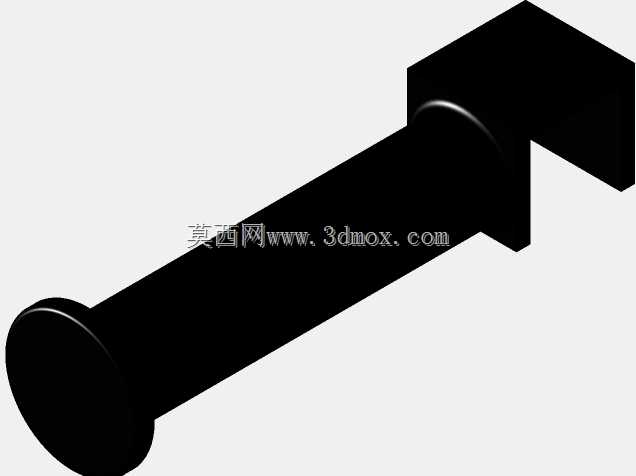

　　从结构上看，零件一端是带双侧挡边的C型卡爪，开口尺寸与2020铝型材的外轮廓匹配，卡爪内侧留出贴合型材立面的接触面，安装时直接沿型材端面推入即可卡在型材棱边上，不需要额外在型材上打孔攻丝，也不需要占用T型螺母的安装槽位，拆装调整都很方便。卡爪的两个侧壁厚度经过受力校核，日常承受料盘和料轴的侧向载荷时不会出现张开变形，卡接到位后端面与型材表面贴合，不会在打印设备高速运动产生的振动下松脱晃动。零件另一端是同轴延伸的圆柱轴段，轴径与常用料盘中心孔、以及配套的耗材导向管内径相匹配，轴段根部做了凸缘挡边，料盘装入后挡边可以挡住料盘端面，限制料盘沿轴向窜动，轴的末端同样做了外翻的限位凸缘，防止料盘在转动过程中从轴端滑出。圆柱轴段的长度经过权衡，既给料盘留出足够的转动间隙，避免料盘侧面与卡爪基座摩擦产生送料阻力，又不会因为轴伸过长导致料盘重心外伸过多，在设备快速移动时产生额外的振动力矩。

　　设计阶段优先考虑了FDM工艺的成型可行性，整个零件没有复杂的悬空结构，卡爪的内腔、圆柱轴段都可以以最稳定的摆放方向一次性打印完成，不需要添加大量支撑，成型后仅需去除极少的支撑残留即可直接装配使用。零件的壁厚分布均匀，卡爪受力部位适当加厚，圆柱轴段在保证刚性的前提下控制壁厚，既避免打印过程中出现翘曲变形，也能控制零件整体重量，不会给铝型材框架增加多余负载。安装边界方面，卡爪适配标准2020铝型材的截面尺寸，圆柱轴段的外径兼容市面上绝大多数1kg装盘装打印耗材的中心孔，轴向占用空间紧凑，安装后不会与打印机的X轴横梁、Z轴丝杆以及外罩壳体发生运动干涉。实际使用中，这个端件既可以作为料轴的端部支撑，也可以配合铁氟龙送料管组成导向路径，让耗材从料盘引出后以顺畅的弧度进入挤出机送丝齿轮，减小送料阻力的波动，提升长时间连续打印的进料稳定性，是桌面3D打印机耗材架改装、自制铝型材框架打印设备时非常实用的结构零件。
