4.3英寸IPS高亮度TFT液晶显示屏结构

　　在嵌入式人机交互、便携检测设备、小型工控终端的开发流程中，显示模组的选型与结构适配往往是决定整机装配可行性、户外使用可靠性的核心环节，这款4.3英寸的IPS显示模组，正是针对中小尺寸嵌入式显示场景做了全维度的结构优化，能覆盖多数工业类、消费类便携设备的显示需求。从实际选型适配的角度看，这款模组采用IPS面板搭配UxTouch触控层的光学贴合方案，首先解决了传统空气层贴合屏幕在强光下反光严重、触控响应延迟的问题，480×272的分辨率在4.3英寸的尺寸下，像素密度足以满足工业参数显示、简易交互图标、状态提示文字的清晰呈现需求，不会出现明显的颗粒感影响信息读取；50cd/㎡？不对，是2850cd/㎡的高亮度参数，让它在户外强光直射的场景下，依然能保证屏幕内容的可识别度，不需要额外增加遮光罩结构，能简化整机的外壳设计复杂度，这一点对于户外手持检测设备、车载辅助显示终端、露天作业的工控操作面板来说，能大幅降低结构设计的冗余量。

　　从结构设计的边界尺寸来看，这款模组的整体外形尺寸控制在120.38毫米×79.2毫米×5.1毫米，5.1毫米的超薄厚度给整机内部的堆叠留出了充足空间，不管是采用前装卡扣式固定，还是后装螺丝锁附的固定方式，都不需要在外壳上预留过深的安装槽，能有效压缩整机的厚度尺寸，适配便携设备的轻量化设计需求。在安装适配的细节上，光学贴合的工艺让触控层与显示面板完全整合为一体，不需要设计人员额外考虑触控层与显示面板的装配间隙、防尘密封结构，模组本身的一体化结构已经完成了这部分的密封处理，只需要在外壳与模组的接触面预留0.2-0.3毫米的密封泡棉安装位，就能达到整机的IP65级前端防尘防水要求，大幅减少结构设计的工作量。

　　在实际的应用场景中，这款模组的适配范围非常广，除了常规的工业工控终端之外，还可以用在小型智能设备的状态显示、3D打印机的操作交互面板、小型检测仪器的结果显示界面、车载后装的辅助信息显示屏等场景。它的ILI2132触控控制芯片，能保证湿手操作、戴薄劳保手套操作时的触控识别准确率，不会出现触控漂移、断触的问题，这一点在工业场景的使用中尤为重要——很多一线操作人员会佩戴劳保手套操作设备，普通电容屏在这种场景下识别率极低，而这款模组的触控方案专门针对这类使用场景做了优化，能保证操作的流畅性。

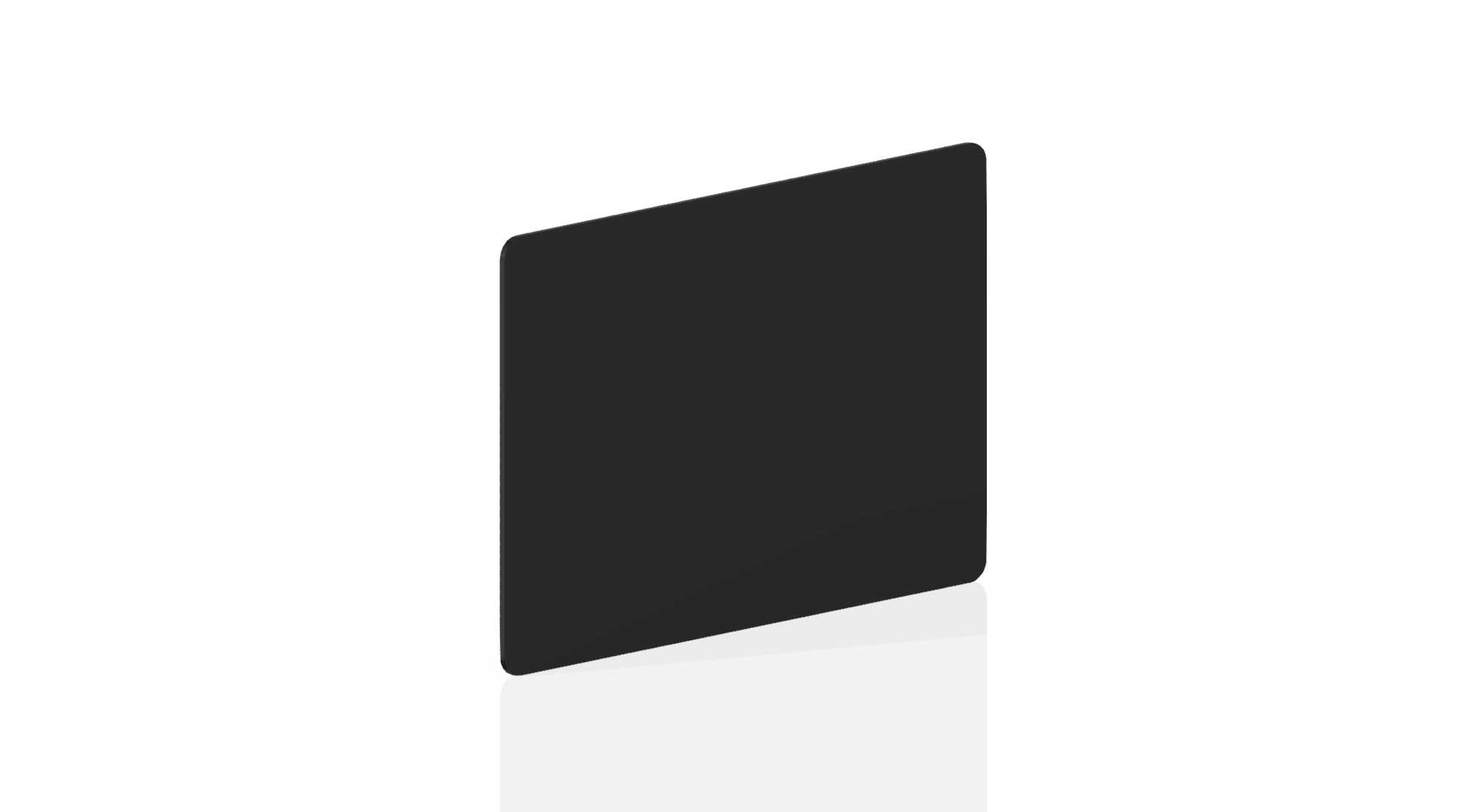

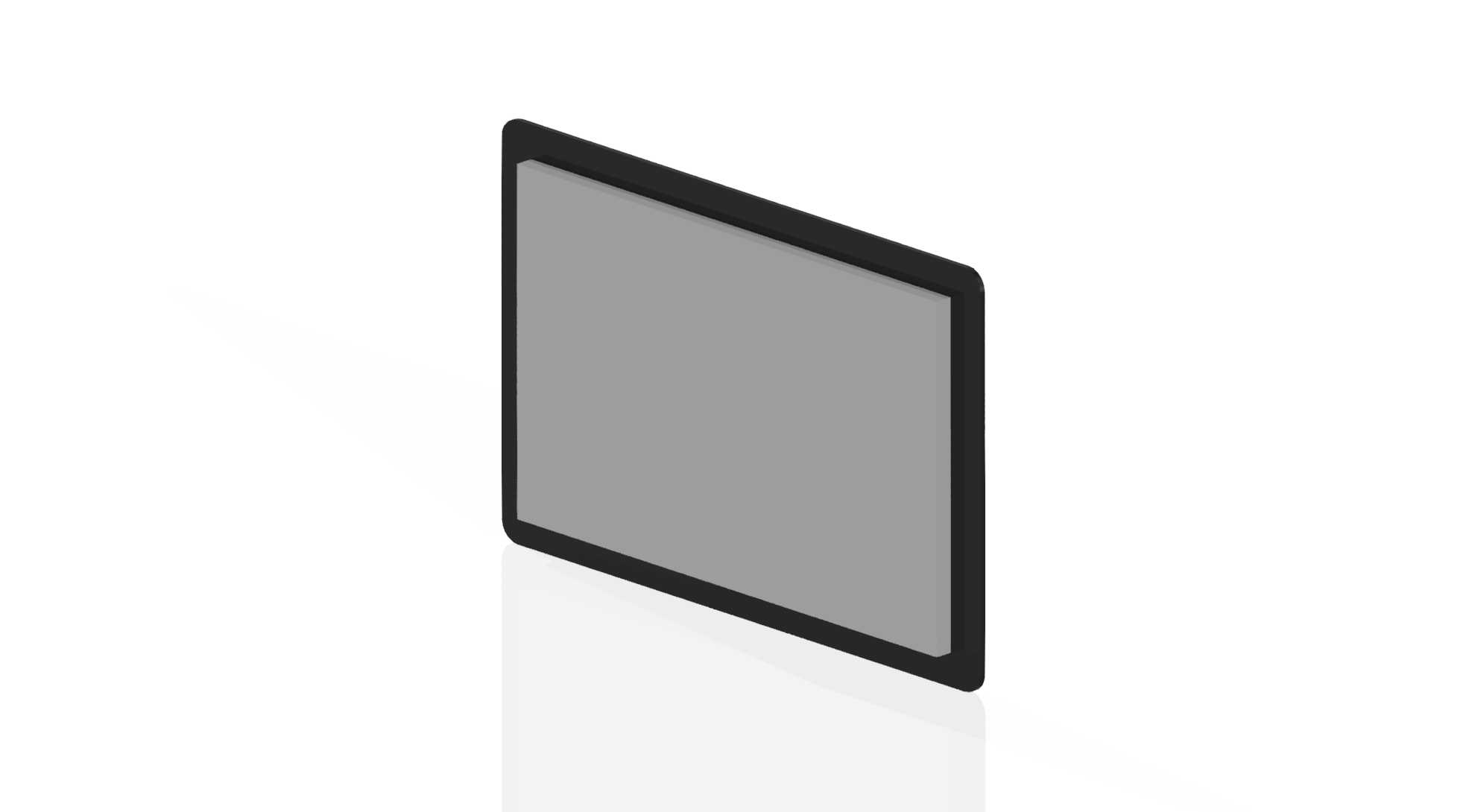

　　从三维建模的角度来说，这款模组的模型还原了所有关键安装特征：屏幕的可视区边界、黑边的宽度、背部FPC排线的出线位置与弯折半径、安装定位孔的位置与孔径，都按照实际实物尺寸做了1:1还原，设计人员在做整机结构设计的时候，可以直接调用这个模型进行堆叠干涉检查，不需要反复打样验证屏幕与外壳、主板、电池等部件的间隙，能大幅缩短研发周期。尤其是排线的出线位置，模型准确还原了排线的宽度与接口定义对应的接插件高度，能避免出现结构设计完成后，排线被外壳结构件挤压、弯折半径过小导致排线断裂的问题；屏幕边缘的R角弧度也做了精准还原，在设计外壳视窗开口的时候，可以直接参考模型的R角做匹配，避免出现视窗与屏幕边缘错位、漏光的问题。

　　很多设计人员在选型中小尺寸屏幕的时候，往往只关注亮度、分辨率这些表面参数，忽略了屏幕的厚度、安装方式、排线出线位置这些结构相关的关键参数，最后导致整机结构需要反复修改，甚至出现屏幕无法装配的问题。这款模组的结构设计本身就考虑了通用化安装需求，四个边角的安装区域预留了标准的M2螺丝安装位，也可以配合双面胶做前装贴合固定，不管是金属外壳还是塑料外壳都能适配；5.1毫米的厚度也让它可以适配超薄外壳的设计需求，不会因为屏幕过厚导致整机外观臃肿。另外，IPS面板的广视角特性，让它在上下左右178度的视角范围内都能清晰显示内容，不会出现普通TN屏侧看偏色、内容看不清的问题，对于需要多人同时查看屏幕内容的设备场景，比如小型生产线的工位状态显示屏，这个特性就能很好地满足使用需求。

　　在做结构可靠性设计的时候，这款模组的一体化结构也有明显优势：光学贴合工艺让触控层与显示面板之间没有空气层，不会因为高低温变化出现层间结露、进灰的问题，在-20℃到70℃的工作温度范围内，都能稳定工作，不会出现屏幕分层、触控失效的问题，能适应多数工业场景的复杂温湿度环境。模型中也还原了屏幕背部的金属屏蔽层结构，设计人员在做整机EMC设计的时候，可以直接参考这个屏蔽层的位置，设计对应的接地点，减少屏幕工作时对主板射频电路、模拟信号采集电路的干扰，提升整机的电磁兼容性能。
