该支撑支座属于CA6140普通车床配套的机床附件类零部件,在车床实际加工工况中承担轴类配套部件的定位承载与安装固定职能,日常车间加工场景里,这类支座多用于车床进给系统、辅助传动单元或者外置检测工装的架设,安装完成后需要保证被支撑回转件的轴线与车床导轨方向、主轴回转中心保持严格的位置精度,避免车削作业过程中因支撑刚性不足引发振动、让刀,直接影响工件外圆、端面的加工粗糙度与尺寸公差。

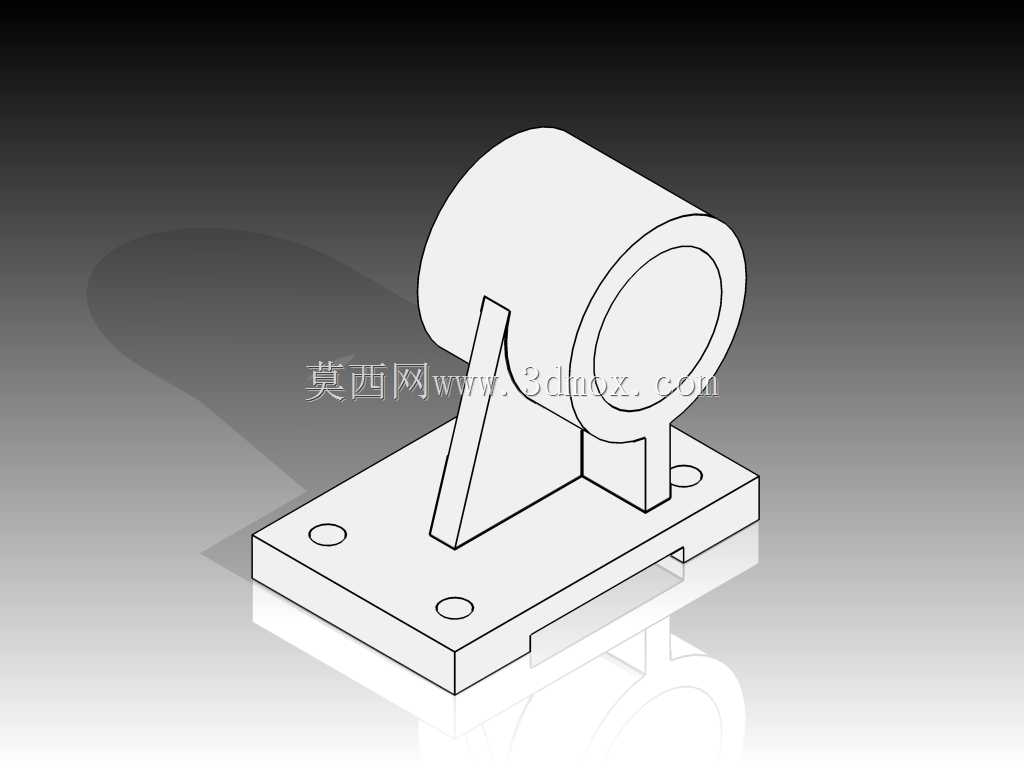

从结构组成来看,零件分为下部安装底板、中部斜向加强筋板、上部圆筒支撑段三个核心部分。下部底板为矩形安装基准面,板上开设四个贯通安装孔,孔位沿底板长宽方向对称分布,安装时可通过内六角螺栓或者T型槽螺栓直接压紧在车床中拖板、床身配套安装面或者专用工装基板上,底板底面为全程精加工的贴合基准,平面度需要控制在IT7级公差范围内,保证安装后无翘曲、无悬空间隙。底板侧边还开设了侧向卡位槽,安装时可以嵌入定位键,与安装基板上的键槽配合,快速完成支座的初定位,不需要反复打表找正即可将支座的方向偏差控制在允许范围之内,大幅缩短工装换装的辅助工时。
上部圆筒段为核心承载部位,内孔用于穿装回转轴、导向套或者检测芯轴,圆筒的内外圆同轴度、内孔圆柱度都需要按照车床附件的精度要求加工,内孔端面预留有台阶位,可以安装轴承端盖或者防尘密封圈,避免车削过程中产生的铸铁屑、切削液飞溅进入配合面,造成配合面拉伤、回转卡滞。圆筒侧壁下方设置了两处垂直支撑立板,其中一侧为斜置三角形加强筋,从底板上表面一直延伸到圆筒外圆侧壁,筋板厚度均匀,过渡位置做了圆角处理,既避免应力集中,又能在车削振动工况下分散承载载荷,另一侧为短直支撑肋,和斜筋形成三角稳定支撑结构,相比单一直筒支撑,整体抗扭、抗弯刚性提升明显,即使承受偏载切削力,圆筒段的形变量也能控制在微米级,不会出现支撑轴线偏移的问题。
设计过程中首先从安装边界入手,底板的长宽尺寸需要适配CA6140车床中拖板的T型槽间距,四个安装孔的孔距要和床身、拖板上的常用安装孔位匹配,不需要在床身上额外钻孔攻丝即可完成固定,避免破坏机床原有基准面。整体高度尺寸需要结合被支撑部件的中心高要求,保证圆筒内孔轴线和车床主轴中心高重合,若中心高存在偏差,装配后会出现传动别劲、皮带跑偏或者检测数据失真的问题。建模时先以底板底面为装配基准建立草图,拉伸生成底板实体后,再绘制圆筒的轴向中心线,保证中心线到底板底面的距离严格等于设计中心高,随后绘制两侧筋板的轮廓,筋板和圆筒、底板的交接处全部添加铸造圆角,符合铸铁件的铸造工艺要求,避免浇注时出现应力开裂、缩孔缺陷。
工艺规划层面,该零件毛坯选用HT200灰铸铁铸造,铸件先经过时效处理消除内应力,之后先粗加工底板六个面,再以底板底面为定位基准精铣底板上表面、镗削圆筒内孔,一次装夹完成关键配合面的精加工,保证各形位公差符合图纸要求。这类支座在实际车间使用中,除了CA6140车床本身的传动部件支撑外,还可以作为车床加装跟刀架、轴向定位装置、振动检测传感器的安装基座,适配多类小批量精密轴类零件的车削加工场景,结构简洁、装拆方便,刚性冗余充足,长期在切削振动环境下使用也不会出现基准偏移的问题。
