精密测量用可调式测微安装支架

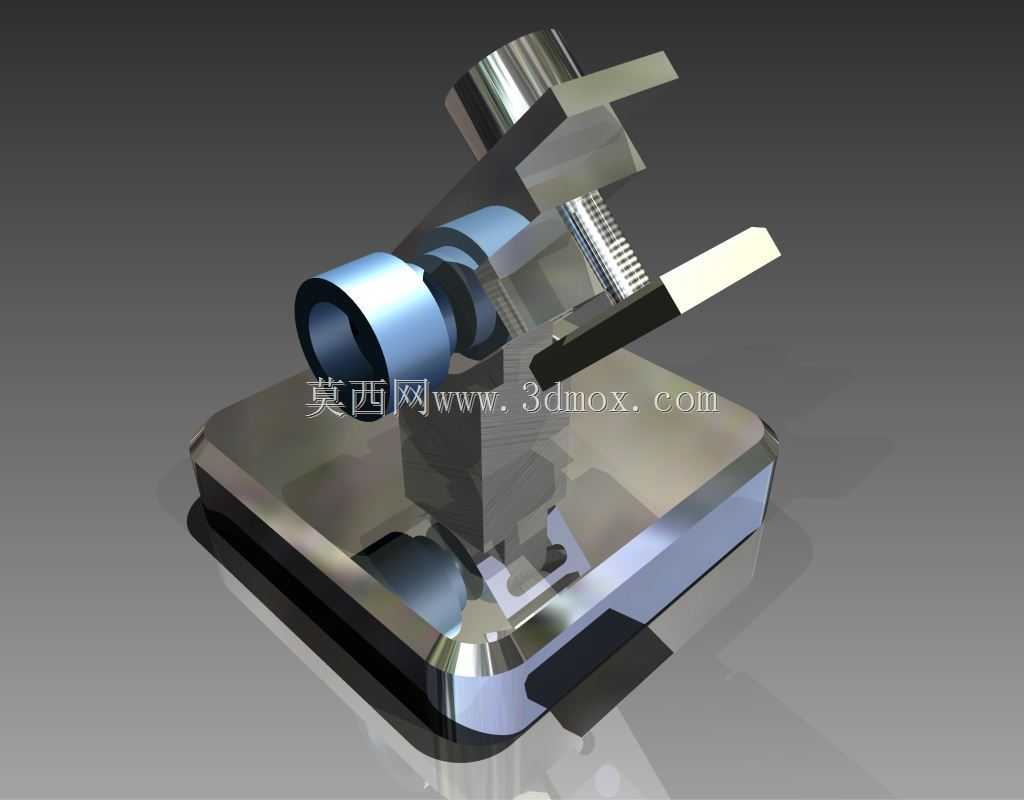

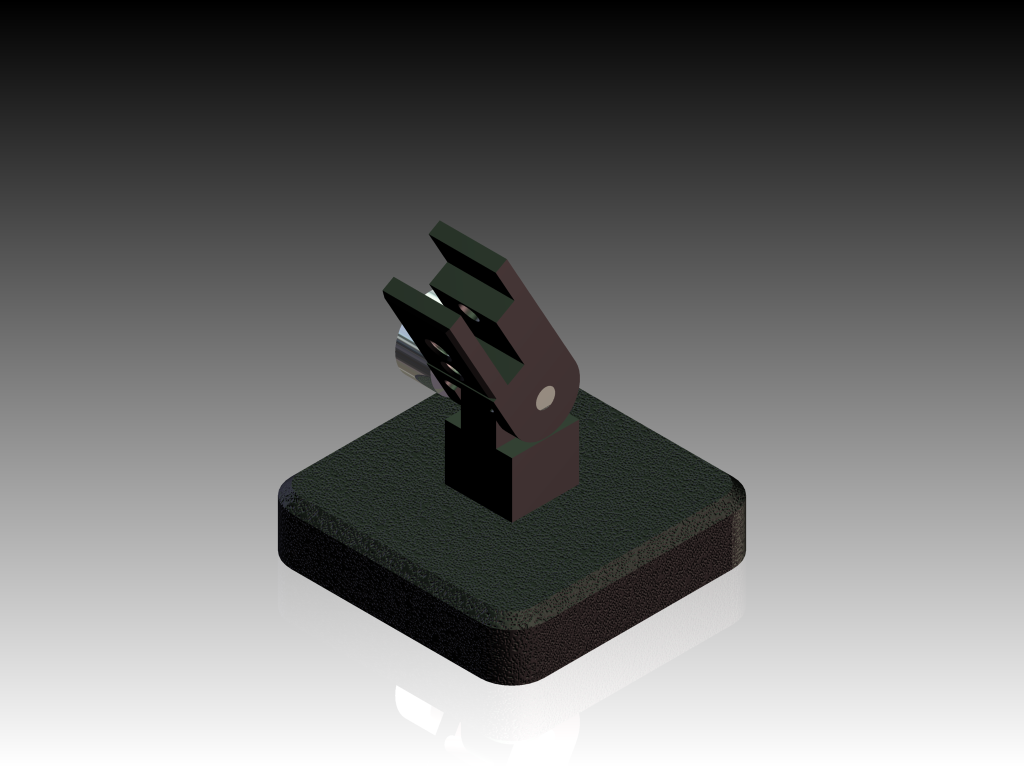

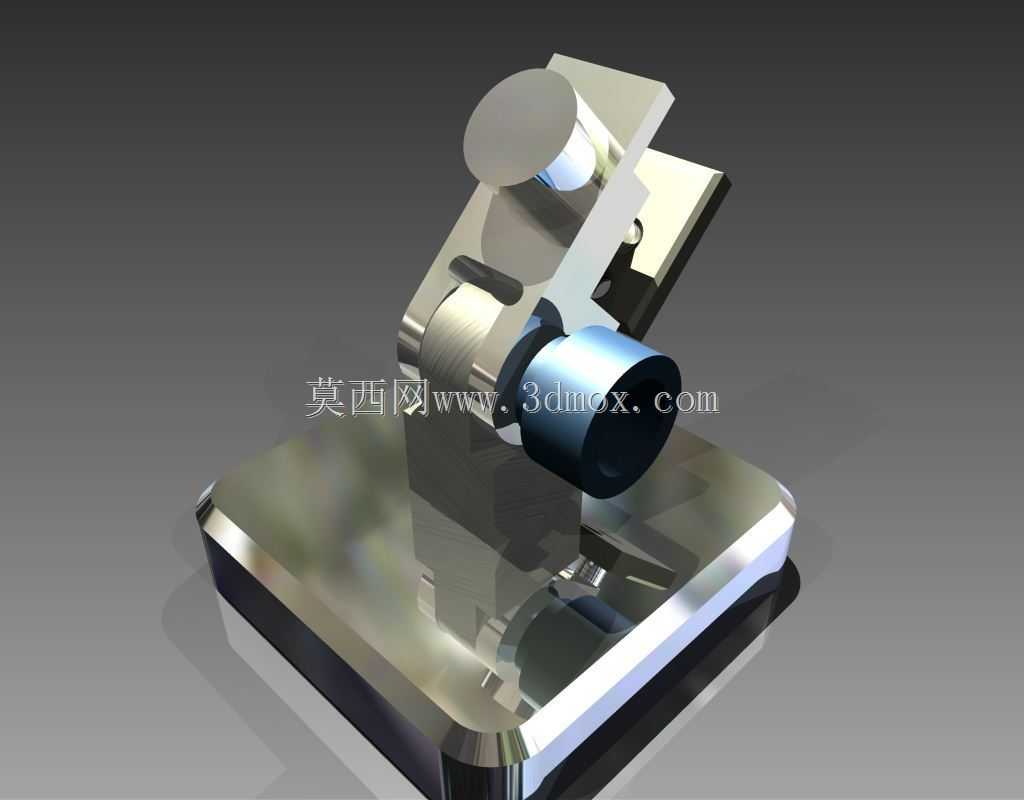

在精密尺寸检测工位、实验室计量校准场景以及机加工序间抽检环节，测微类量具的安装稳定性直接决定测量数据的重复精度，这款测微支架正是为解决手持测量带来的施力不均、定位偏移问题设计的专用装夹构件。从结构布局来看，底座采用大面接触的厚重式设计，底面预留整面安装贴合区域，可直接固定在大理石检测平台、机床工装台面或者专用测量工作台面上，底座边缘做了倒角过渡处理，既避免安装时刮伤操作台面，也能减少边角应力集中带来的长期形变。支架的角度调节机构采用铰接式锁紧结构，可实现测微头在俯仰方向的多角度调整，锁紧部位采用大接触面的压紧式设计，调整到位后拧紧紧固件即可完全锁止角度，不会出现测量过程中支架缓慢滑移导致的数值漂移。测微头安装位采用同轴通孔配合侧向顶丝的固定方式，可适配不同外径规格的测微头，安装孔的轴线与调节铰接轴的位置经过公差匹配，保证角度调整过程中测微头的测量端始终指向预设的测量基准点，不会出现调节后测量点偏移需要反复对位的问题。从设计思路上，这款支架优先保证装夹刚度，所有受力部位的壁厚都经过受力校核，避免薄壁结构在测微头施力测量时产生微变形，铰接部位的配合间隙控制在极小范围内，既保证调节时的顺畅度，又不会因间隙过大带来测量回程误差。实际使用时，可先将支架通过底座固定在测量工位，松开铰接锁紧件调整测微头至合适的测量角度，装入测微头后锁紧顶丝固定量具，再微调角度使测头对准被测工件的测量面，锁死铰接结构即可开展连续测量，相比手持测量的方式，能大幅降低操作人员的劳动强度，同时提升批量检测时的数据一致性。支架的整体外形轮廓紧凑，不会占用过多检测台面空间，安装边界可适配多数常规检测工位的布局要求，底座的固定方式既可以采用螺栓穿过预设安装孔硬连接，也可以借助磁力座吸附在铁质台面上快速装拆，适配不同场景的使用需求。在精密零部件的形位公差检测、小尺寸工件的批量抽检、计量室的量值传递校准等场景中，这款支架都能为测微类量具提供稳定可靠的装夹支撑，减少人为操作带来的测量不确定度，是精密测量环节中实用性极强的配套工装构件。
