CA6140车床操纵杆铰接调节机构

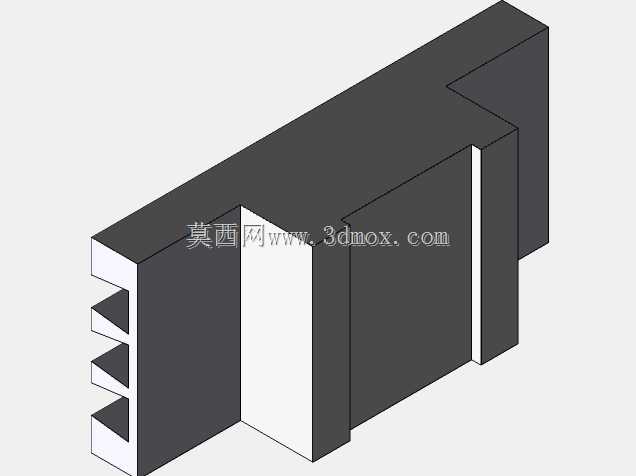

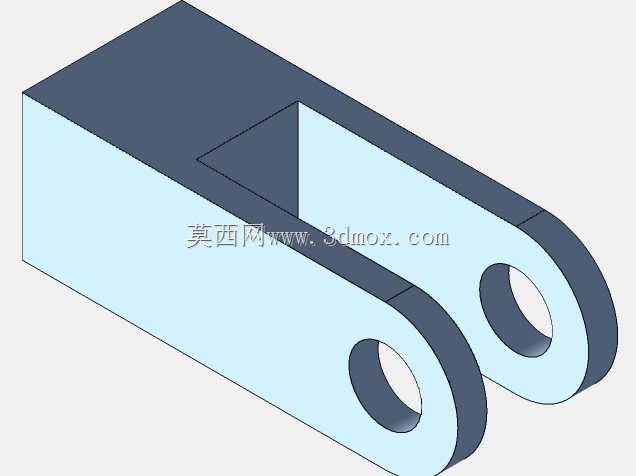

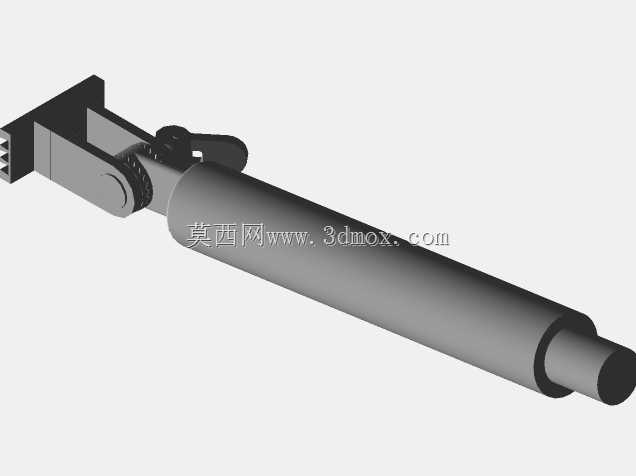

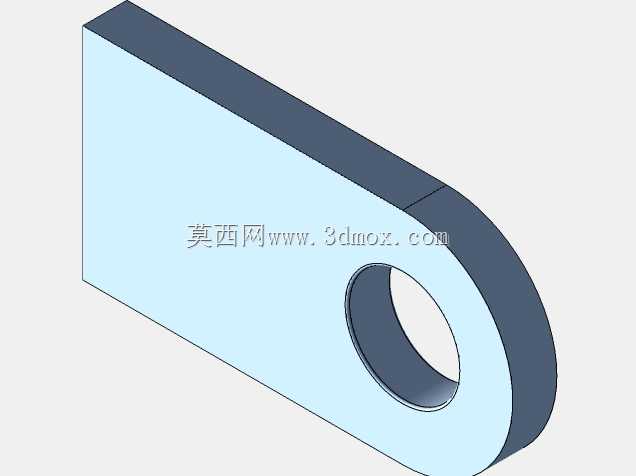

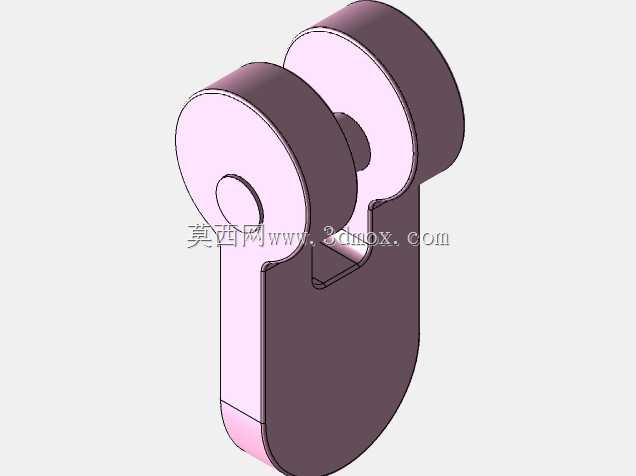

　　这套操纵杆铰接调节机构是CA6140普通卧式车床进给与主轴操作链路里的核心手动执行构件，整套结构以长圆柱握持杆身作为操作主体，杆身一端延伸出同轴细径连接轴段，用于和车床内部的滑移拨叉、凸轮摆杆或者换向传动块做轴向插接配合，杆身靠近操作端的位置集成了叉形铰接支座，支座通过带滚花防滑纹理的铰接销轴和杆身本体形成可摆动的转动副，叉座外侧预留了平置安装贴合面与锁紧定位槽，可直接固定在车床溜板箱或者主轴箱的操作面板安装位上，销轴旁附带的弹性卡位拨片能在操纵杆摆动到指定工位时提供段落式卡位反馈，避免车床运行过程中因振动出现操作档位自行滑移、脱档的问题。

　　从实际车间使用场景来看，这类操纵杆承担的核心作用是在车床刀架做垂直进给、平行纵横向进给动作切换之前，预先调整操作头部的联动位置，工人握持长杆身施力摆动时，铰接端会把手部的摆角动作转化为传动链路的直线推拉或者周向转动，进而带动箱体内的拨叉拨动滑移齿轮换位，完成主轴正反转切换、进给量档位选择、丝杠光杠传动接通断开这类关键操作。设计这套结构的时候首先要匹配CA6140车床原有操作位的安装边界：叉形支座的两个安装耳间距、铰接销轴的中心高度都要和箱体面板上的预设安装孔位完全对齐，不能出现装配后杆身摆动行程和箱体内拨叉的移动行程不匹配的问题；长杆身的长度设定兼顾操作力臂与操作空间，杆身过长会导致摆动时和车床周边的手轮、刀架手柄发生运动干涉，过短则会让工人换挡时需要施加的操作力过大，长时间频繁操作容易产生手部疲劳。

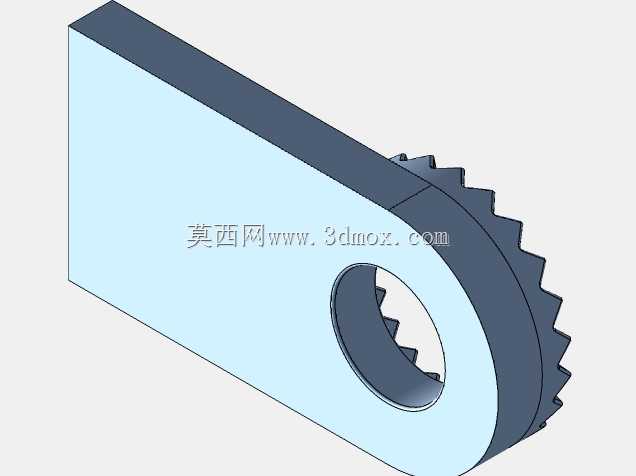

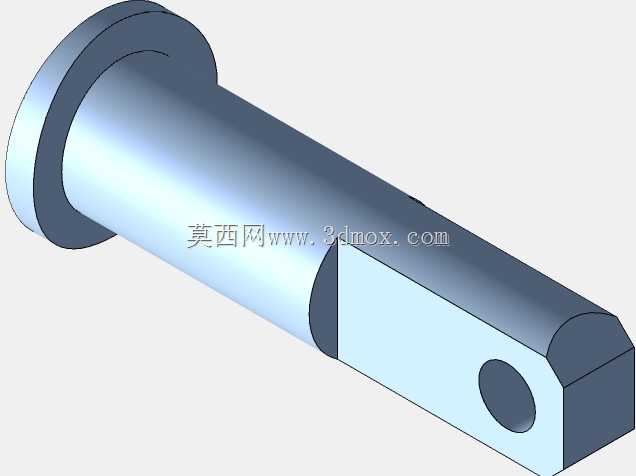

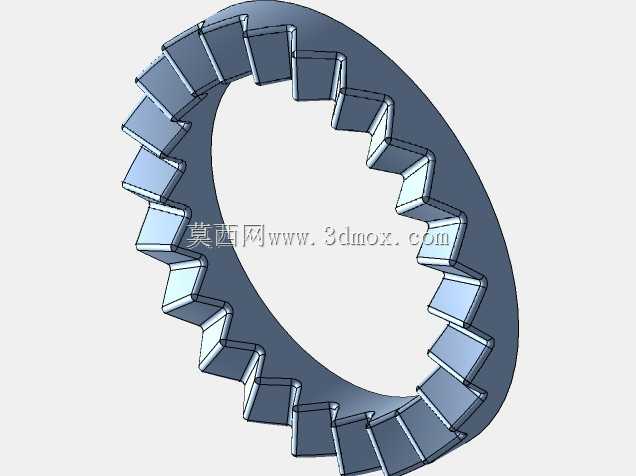

　　建模过程中对配合部位的尺寸公差做了对应还原：铰接销轴和杆身铰接孔采用小间隙转动配合，既保证杆身摆动顺畅无卡滞，又不会因配合间隙过大出现操作虚位；杆身末端的插接轴段保留了和传动件配合的轴肩定位面，装配时轴肩贴紧传动件端面即可完成轴向定位，不需要额外加装复杂的锁紧结构。叉形支座的安装贴合面做了平面度处理，锁紧后不会出现支座歪斜导致杆身摆动轨迹偏移的问题，滚花纹理的销轴既可以在装配后增大摩擦力防止销轴自行转动脱出，也方便后期维护时手动拆取销轴完成操纵杆的更换。整套机构没有冗余的复杂曲面，所有结构特征都服务于手动操纵的动作传递，在满足换挡操作功能的前提下尽可能减少了零件数量，降低车床长期使用过程中操作机构的故障概率，即使在车间多油污、多切削粉尘的工况下，铰接部位也能保持稳定的动作精度，不会轻易出现卡位、操作失灵的情况。
