光固化3D打印机活性炭过滤容器替换结构

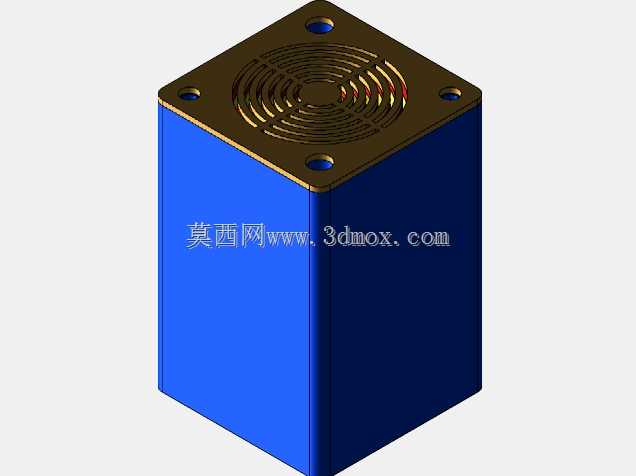

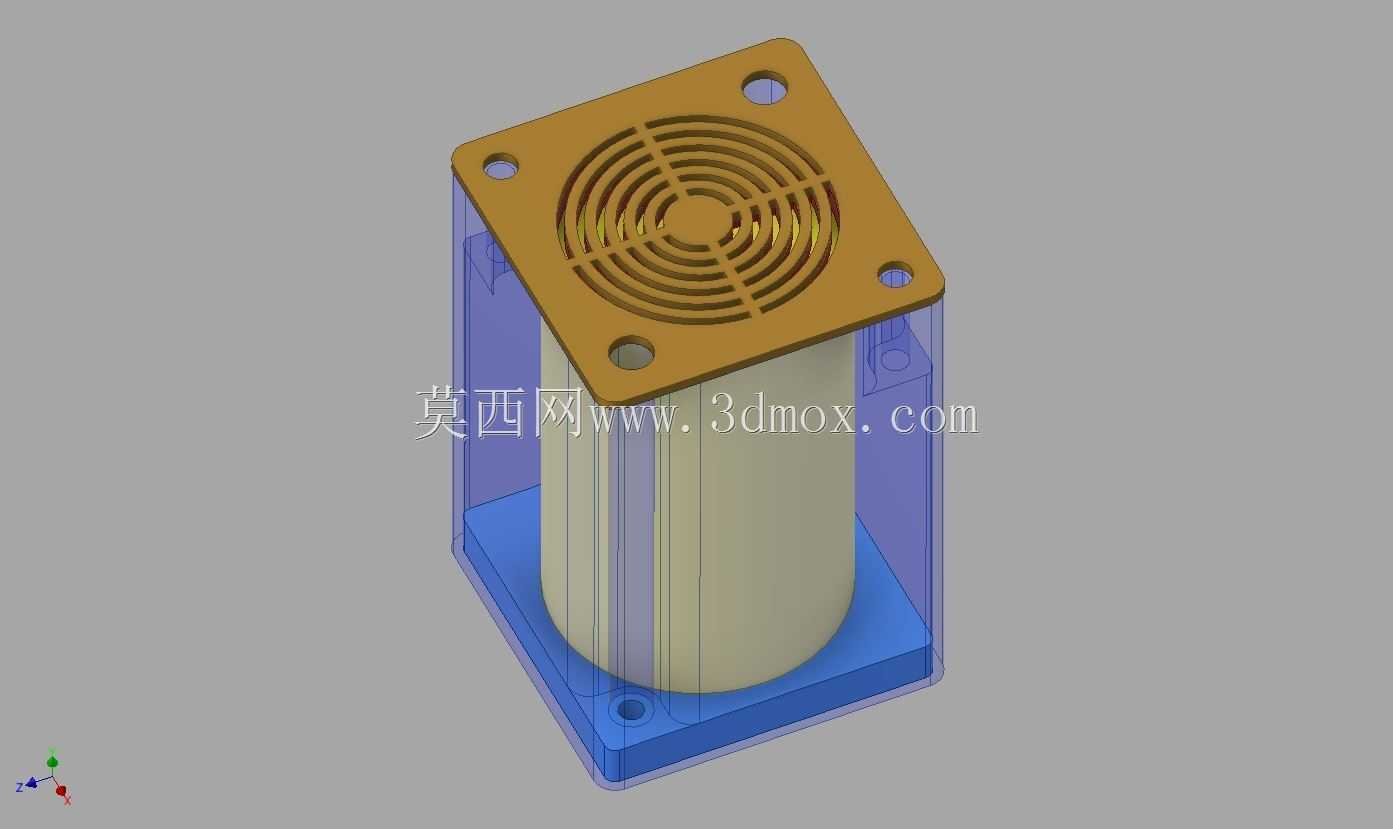

　　光固化树脂打印在桌面制造、手板验证、小批量精密件试制和实验室样件加工中已经非常常见，但树脂暴露、刮平、剥离和清洗过程会产生气味与挥发性物质。设备内部空间紧凑，过滤件既要靠近树脂槽和成型区域，又不能干涉Z轴升降、平台翻转、料槽拆装和维护操作，因此过滤容器的结构边界、固定方式和滤芯更换便利性，往往比单纯增加吸附材料更影响实际使用。该结构围绕方形安装空间展开，外部采用透明盒体观察内部滤芯状态，底部设置承托定位面，顶部使用带通风槽的盖板封闭并引导气流。盖板四角保留安装孔，可直接固定在打印机原有支架或替换位上；盒体与盖板之间形成稳定的竖向容纳腔，内部放置圆柱形活性炭过滤介质，介质周围保留气流通道，使空气能够从盖板格栅进入，穿过滤材后再由设备风道排出。

　　从布置逻辑看，这类容器不是独立罐体，而是嵌入设备轮廓内的功能模块。方形外框有利于利用打印机框架内的矩形空间，圆角和竖向侧壁则兼顾成型强度与清洁便利性；底部蓝色承托结构承担滤芯定位，避免圆柱滤材在振动或抽风过程中偏移。顶部盖板的同心圆格栅既承担进风面，也能阻挡较大颗粒落入盒内，格栅筋条连续分布，在保证开孔率的同时维持板件刚性。对于结构设计人员，建模时需要重点控制盒体内宽、滤芯直径、盖板厚度、螺钉孔距和底部支撑高度之间的关系：滤芯与内壁之间间隙过小会增加风阻，间隙过大则可能造成旁通；盖板与盒体贴合面需要保持平整，必要时预留密封或压紧余量；安装孔位置要避开内部风道和滤芯上端面，保证螺钉锁紧后不会压坏滤材。

　　在实际用途上，该替换件服务于树脂打印过程中的局部空气净化。活性炭滤芯用于吸附树脂气味和有机挥发物，透明外壳让使用者无需拆解即可判断滤芯污染程度，顶部可拆卸结构使更换滤材时不必移动整套设备。容器外形采用近似立方体的包裹形式，适合安装在成型仓后侧、侧方或风机入口附近；安装边界以四角孔位和底部定位面为基准，外部轮廓需要与打印机内壁、线缆和运动部件保持安全距离。圆柱滤芯竖向放置，能够在有限占地面积内获得较大的吸附截面积，同时让气流沿轴向或环向通过，减少局部死区。

　　设计思路上，方案把“易更换”和“任意立方容器适配”放在核心位置。盒体不追求复杂曲面，而是以规则方形外壳、透明侧壁、可拆顶盖和标准孔位构成稳定模块；顶部格栅采用放射与环形筋组合，既符合空气进入方向，也便于打印制造和后期清理。底部承托台与盒体侧壁共同限制滤芯自由度，上端盖板在闭合后压住容器开口，使滤材维持在预定位置。对于需要改造现有光固化设备的工程师，可以把该结构作为过滤仓替换件参考：先测绘原支架孔距和可用空间，再核对滤芯直径与高度，随后调整盒体壁厚、盖板格栅宽度、底部通风孔和螺钉柱尺寸。若设备风机流量较大，应增加滤芯与侧壁之间的均流空间；若设备内部热源明显，则应让容器远离高温元件，并保证滤材拆装路径不被平台和料槽阻挡。

　　从维护角度看，透明壳体能够直接观察活性炭颜色变化和粉尘堆积，圆柱滤材可沿竖向取出，顶盖拆下后即可完成替换。外壳边角做了适合成型和装配的处理，底部孔位与支撑筋让模块在安装时具有明确方向，避免反装。整个结构没有复杂运动机构，依靠几何定位、孔位固定和气流组织实现功能，适合桌面光固化设备的净化改造、滤芯仓设计以及打印机内部附件开发。
