SRAMGXP中轴轴承压装工装结构

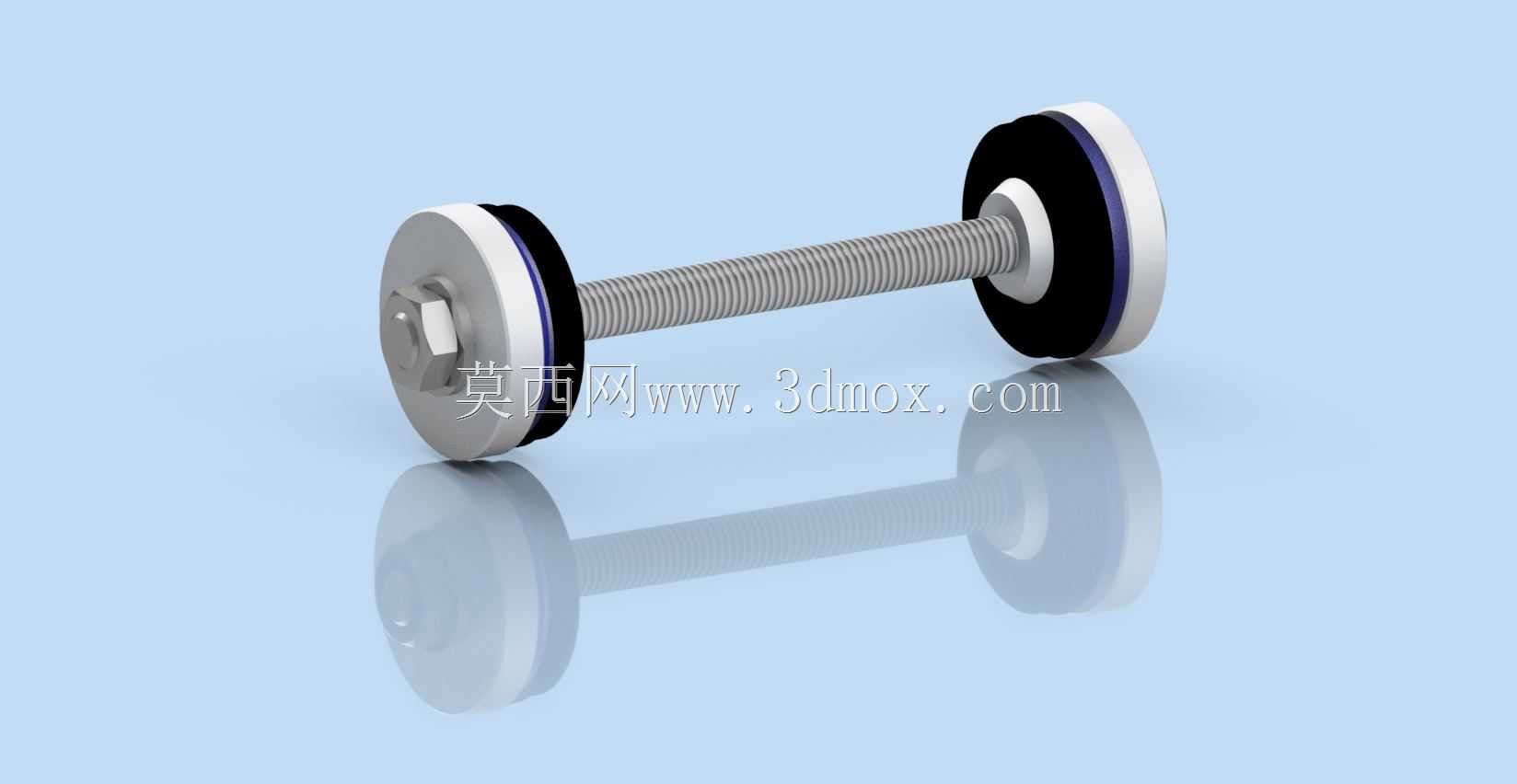

　　这套压装工装主要面向自行车车架五通部位的中轴轴承装配与维修场景，用于把22mm和24mm规格的GXP底部支架轴承平稳压入对应杯座。实际作业中，轴承外圈与车架杯体之间属于小间隙或过渡配合，直接敲击容易造成轴承滚道受冲击、密封盖偏斜、杯座端面划伤，甚至使轴承轴线与五通孔轴线产生错位。该结构通过一根贯穿的长螺纹杆传递轴向力，两端配置承压盘和适配压头，使作用力沿轴承外圈端面连续、均匀地进入配合位置，避免载荷经过滚珠或内圈传递。

　　从使用逻辑看，工装并不依赖复杂动力源，而是借助螺纹副的机械增力特性完成压入。长螺纹杆穿过车架五通和两侧压盘，一端靠承压盘贴住已定位的基准面，另一端通过螺母或旋进件逐步拉紧。随着螺纹行程缩短，压盘把轴承外圈向杯座内推进，整个过程可以随时停止、检查对中情况，再继续加压。相比锤击方式，这种方案的优势在于力值可控、方向稳定，压入过程中轴承保持同轴状态，特别适合车店维修、自行车装配工位以及小批量车架组件预装。

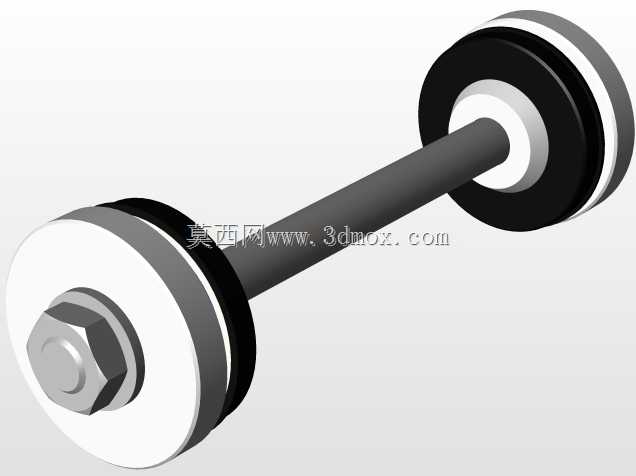

　　结构外形由中央螺纹杆、两端圆形压盘、环形承压件和局部定位台阶组成。螺纹杆长度需要覆盖车架五通宽度、两侧轴承杯厚度、压盘厚度以及螺母拉紧余量，因此在三维设计时应先建立车架五通的最大宽度边界，再校核螺杆有效螺纹长度。压盘外径不能直接压在轴承内圈上，而应与轴承外圈端面或轴承杯安装端面匹配；若压盘直径过小，会造成局部应力集中，若直径过大，则可能干涉车架漆面、杯座外缘或相邻结构。

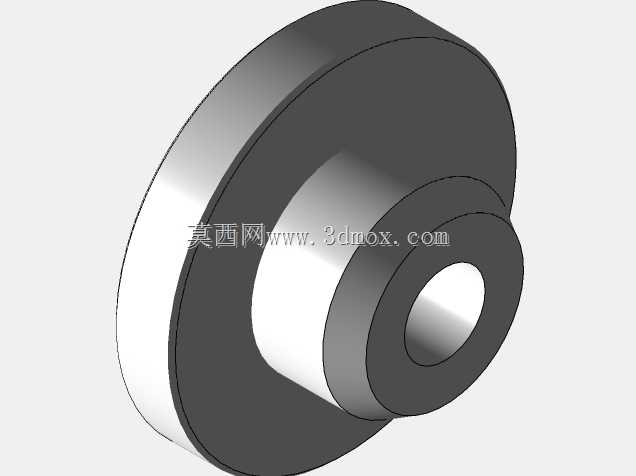

　　22mm与24mm凸台压头的区别主要体现在中心定位和避让关系上。GXP系统两侧轴承的内径、配合位置并不完全对称，压头需要在提供外圈压力的同时避开内圈和心轴区域。设计时可将压盘工作面做成阶梯圆环：较大端面承担外圈压装，较小凸台用于穿过内孔或贴近杯座中心，从而保证压头不会把力传到轴承滚动体上。环形承压件背后可增加平垫或加宽端面，使螺纹杆拉紧时接触面压强降低，减少压盘变形。

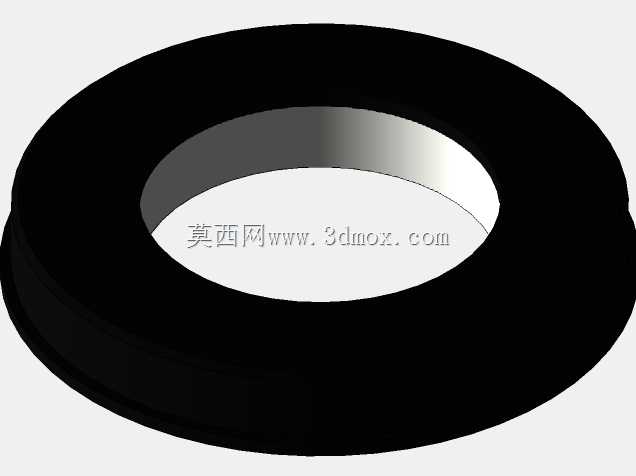

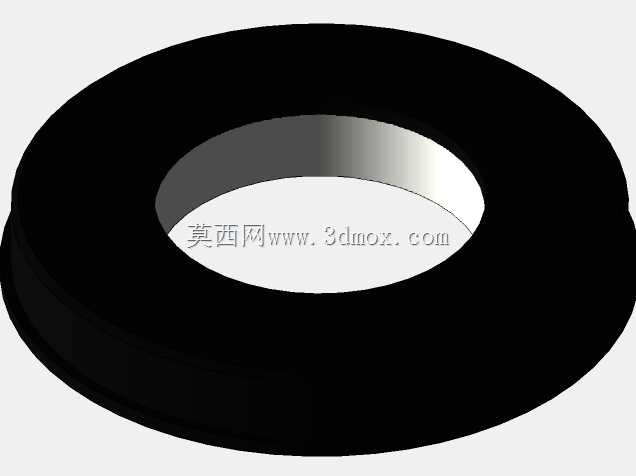

　　建模时应重点处理几个装配边界。第一，螺纹杆轴线必须与压盘轴线重合，任何偏心都会在压装时产生侧向分力，使轴承进入杯座时出现卡滞。第二，两侧压盘相对工作面应保持平行，可在三维装配中通过五通轴线和压盘端面建立垂直约束来检查。第三，压盘与轴承外圈接触的环形区域要留出足够宽度，既要覆盖外圈端面，又不能压到橡胶密封圈。第四，螺纹杆端部和螺母区域应预留扳手空间，避免工装在实际使用时无法施加扭矩。

　　在功能细节上，该工装兼顾压入和拉出两类维修思路。压入时，压盘推动轴承外圈进入杯体；拆卸或校正时，也可通过更换承压套、垫片和螺母位置，把作用力反向作用于杯座或轴承端面。由于自行车中轴安装空间狭窄，工装零件应尽量做成圆形、少外凸的结构，边缘倒角处理，避免在靠近车架下管、座管和链拉区域时发生磕碰。压盘表面可设置浅台阶或沉孔，用于容纳螺纹杆头部和垫圈，使工作面贴靠轴承时更加平整。

　　从工程表达角度，三维模型需要清楚呈现螺纹段长度、光杆过渡区、压盘厚度、环形接触面和凸台直径之间的关系。螺纹不必只按外观装饰处理，若用于后续出图或加工，应标注公称直径、螺距、有效旋合长度以及热处理或强度要求。压盘类零件可选用钢材制作，工作面进行磨削或车削平整，以保证压装时端面贴合可靠。对于维修场景，工装还应考虑常见车架五通宽度范围，通过增减垫片来适配不同杯体突出量。

　　整体来看，该结构的核心不是追求复杂外形，而是把压装力准确引导到轴承外圈，并在狭窄的自行车五通空间内保持同轴、平行和可控进给。设计合理时，它能显著降低轴承安装损伤，提高中轴装配一致性，也便于维修人员反复使用。
