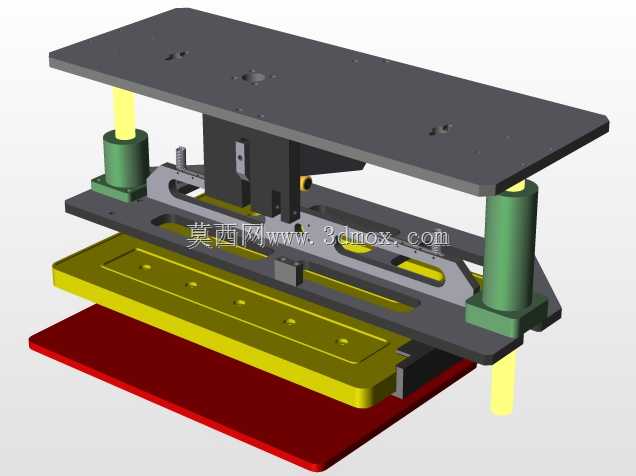

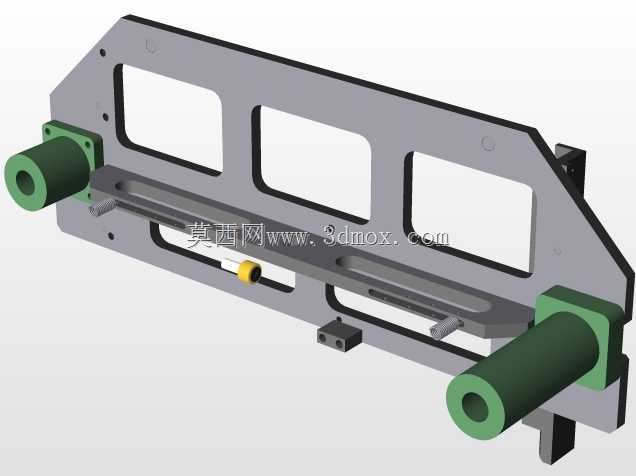

CA6140车床配套压力机装配配合结构展示

　　在普通车床的配套加工工序里，这类压力机配合结构常被用于轴类、盘类零件的压装作业，比如CA6140车床生产装配环节中，齿轮、轴承与主轴的过盈配合压装，就需要依托这类结构完成精准对位施压，避免敲击装配带来的零件同轴度偏差、配合面损伤问题。从实际车间使用场景来看，该结构的安装边界需要匹配车床工位的操作空间，整体布局要预留工件上下料的操作余量，施压端的行程范围需要覆盖常用压装零件的轴向尺寸，避免出现行程不足导致压装不到位，或是行程过大碰伤车床导轨面的问题。设计这套配合结构的时候，首先要考虑的是施压过程的力传导路径，从施压动力端到工件接触面的同轴度公差需要控制在0.02mm以内，防止压装过程中出现偏载，导致零件内孔拉伤、轴件弯曲的问题。

　　结构里的导向部分采用了滑动配合设计，配合间隙选在H7/g6的公差区间，既保证导向过程无卡滞，又能避免间隙过大带来的施压偏移，日常维护时只需要定期在导向面涂抹锂基脂，就能满足长期使用的耐磨需求。从功能特性来看，这套配合结构可以适配不同直径的压装接头，针对CA6140车床装配中常见的深沟球轴承、圆锥滚子轴承、传动齿轮等零件，只需要更换对应尺寸的压头，就能完成不同规格零件的压装作业，不需要额外调整主体结构的安装位置。结构的底座部分设计有T型槽安装位，可以直接固定在车床旁的装配工作台面上，安装时需要校准施压中心与工作台面的垂直度，误差不能超过0.01mm/100mm，否则长期偏载施压会导致结构内部导向件出现不均匀磨损，缩短整体使用寿命。

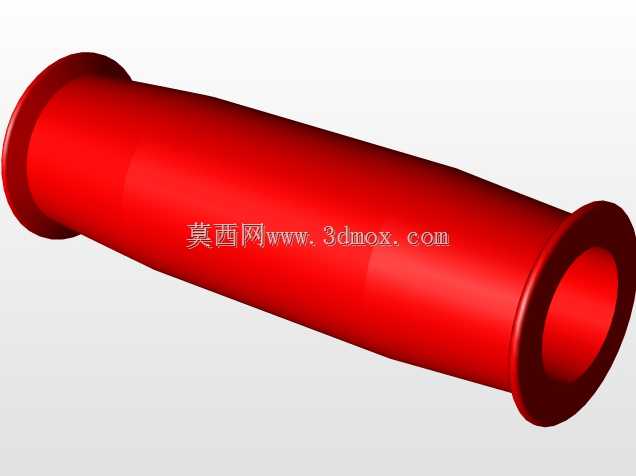

　　在实际建模过程中，所有配合面的倒角、退刀槽都按照机械加工的实际工艺要求做了还原，比如压头与施压杆的连接螺纹处预留了退刀槽，导向面的两端做了15度的导入倒角，方便装配时的零件对位，避免装配过程中刮伤配合表面。考虑到车间作业的实际工况，结构的受力部件都做了刚度校核，在额定施压载荷下，主体框架的变形量控制在0.05mm以内，保证压装过程中零件的位置精度，不会因为结构变形导致压装后零件的同轴度超差。这套结构的外形尺寸充分考虑了人工操作的便利性，操作手柄的高度设置在距离工作台面1.1米的位置，符合普通操作人员的站立操作高度，不需要过度弯腰或者抬手就能完成施压操作，降低长时间作业的疲劳感。压装工位的旁侧预留了零件放置的平台空间，

　　可以临时摆放待压装的齿轮、轴承等零件，减少作业过程中零件的搬运距离，提升装配工序的整体效率。在安全防护方面，结构的施压行程两端都设置了硬限位，防止操作时行程超程损坏设备或是工件，限位块的位置可以根据不同压装零件的轴向尺寸进行调整，调整后只需要锁紧固定螺栓就能完成定位，不需要复杂的调校过程。从加工工艺性来看，这套结构的大部分零件都可以采用普通车床、铣床完成加工，不需要特殊的加工设备，适合中小机加工车间自行制作配套，零件的通用化程度较高，所用的紧固件、导向套等都是标准件，后期维护更换时采购十分方便。针对压装过程中可能出现的工件弹出风险，结构的前端设计有可翻转的防护挡板，压装作业时将挡板放下，就能挡住可能飞出的零件碎屑或是弹出的工件，保护操作人员的安全，挡板采用透明有机玻璃材质，不会遮挡作业时的观察视线，方便操作人员实时查看压装过程的对位情况。在配合精度的设计上，活动部件之间的配合面都设置了防尘密封结构，防止车间内的金属切削碎屑、灰尘进入配合间隙，避免出现导向面磨粒磨损的问题，延长结构的维护周期，日常使用中只需要每个月做一次清洁保养，就能保证结构的操作顺畅度。
