方管框架式手动压合作业工装结构

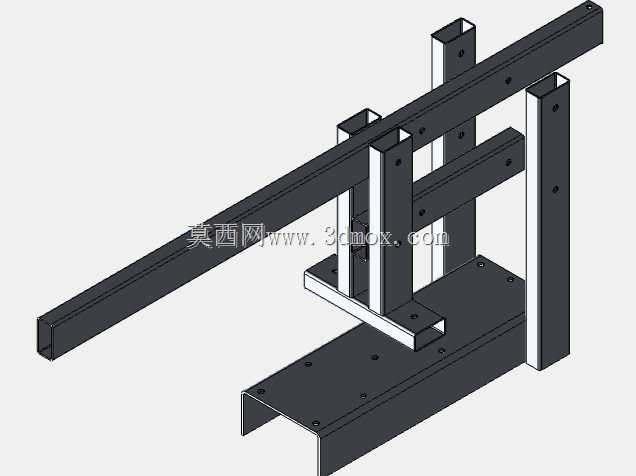

　　这款手动施压设备的整体框架采用标准型材拼接搭建，底座选用C型槽钢作为承力基础，槽钢平面预先加工出阵列排布的安装孔位，既可以通过螺栓将整机固定在工作台面避免作业时晃动，也能根据待加工工件的尺寸加装定制定位夹具，适配不同规格零件的装夹需求。竖直方向布置两根平行方管作为导向支撑立柱，立柱与底座之间通过角部焊接加配三角加强筋的方式连接，消除手动施压时立柱根部的应力集中问题，避免长期使用后框架出现形变偏移。横向布置的长操作力臂采用杠杆原理设计，力臂与立柱之间通过销轴实现铰接转动，操作人员在力臂末端施加较小的下压力，即可在压头位置获得数倍的输出压力，满足小吨位压合作业的出力要求。压头组件通过滑动块与两根竖直立柱配合，

　　滑动块与立柱之间预留合理的配合间隙，保证压头上下移动时无卡滞，同时不会出现横向窜动，保障压合作业的位置精度。压头下方的工作台面与底座槽钢上平面保持平行，平面度控制在合理公差范围内，避免压合时工件出现偏载导致零件压损或者装配错位。从安装边界来看，整机的横向长度适配常规钳工工作台的台面深度，竖直方向的最大开口高度可以覆盖常见小型零件的压装高度需求，不需要额外改造现有作业工位即可直接放置使用。在实际生产场景中，这类小型手动压机多用于机加工车间的小批量零件压装作业，比如小型轴承与轴类零件的过盈装配、塑料件与五金嵌件的压合、薄金属片的校平整形、小尺寸铆钉的铆接作业，不需要外接气源或者电源，在没有动力供给的维修工位、野外临时作业点也能正常使用。

　　设计过程中特意简化了整体结构，所有框架构件都可以通过常规的型材切割、钻孔、焊接工艺完成加工，不需要复杂的机加工工序，一线维修人员或者小型加工户可以参照结构自行制作，后期维护也仅需要定期在铰接销轴位置加注润滑脂，检查连接螺栓的紧固状态即可，没有复杂的易损件需要频繁更换。压头位置预留了标准安装孔，可以根据不同的作业需求更换压头形状，比如换成平压头用于校平作业，换成带定位槽的压头用于轴承压装，换成铆接头用于铆接工序，拓展设备的适用范围。框架的后侧预留了挡块安装位置，可以加装工件定位挡块，重复压装同规格零件时不需要每次找正位置，提升批量作业的加工效率。
