3D打印机Z轴导线导向滑轮支架

　　在桌面级FDM熔融沉积成型3D打印机的长期运维与改装场景中，Z轴步进电机的走线干涉、线材磨损一直是影响设备运行稳定性的常见痛点。这款导向滑轮支架，正是针对侧置Z轴步进电机机型的走线优化需求开发的改装结构件，适配CR-10系列、Tevo龙卷风系列等多款主流桌面级3D打印机，核心作用是将原本随Z轴升降拖拽的电机导线、限位信号线进行规整导向，把线材的运动路径从设备中部的打印工作区转移到机架后侧，彻底避免线材在打印过程中剐蹭打印件、勾挂热端组件，或是反复弯折出现芯线断裂、绝缘层破损的问题。

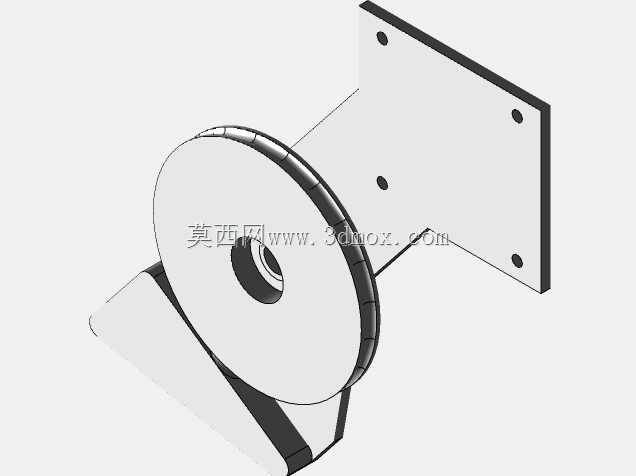

　　从实际装机的使用逻辑来看，这类侧置Z轴电机的机型，原厂走线大多直接将导线沿立柱侧边垂落，没有设置导向约束，当Z轴带着热端平台做上下升降运动时，导线会跟着同步摆动，一方面线材的悬垂段容易在X轴横梁移动时发生剐蹭，长时间摩擦后绝缘层破损会引发电机短路、信号丢步，直接导致打印层纹错位、Z轴高度失准；另一方面松散的走线会拉扯电机尾部的接线端子，长期交变拉力下端子松脱，设备会突发Z轴报警停机，正在打印的大尺寸工件直接报废。这款导向支架的设计，就是在Z轴运动行程的上部边界设置一个带滑轮的导向支点，导线从电机接线端引出后先搭在滑轮槽内，再沿机架后侧的线槽固定，把原本随动的线材悬垂段转化为绕滑轮的柔性弯折段，运动过程中导线只在滑轮槽内小幅度滑动，不会出现大幅度甩动、拉扯。

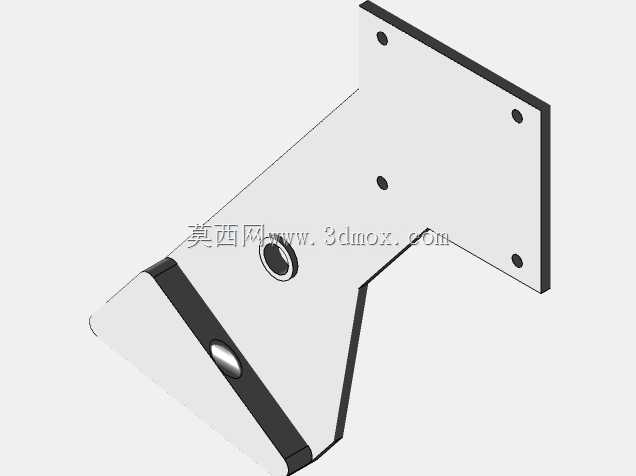

　　结构设计层面，这款支架没有采用和打印机原有塑料外壳一体集成的方案，而是做成独立的分体式安装结构，装机时不需要拆解Z轴电机、不需要改动原厂的机架主体结构，只需要使用几颗小型自攻螺丝或者机米螺丝，就可以把支架固定在Z轴立柱顶部的预设安装位，安装孔位做了一定范围的余量设计，即使不同批次的机架型材存在小幅尺寸公差，也可以通过微调螺丝位置完成适配，改装门槛极低，普通运维人员不需要专用工装就可以完成装机。支架主体的走线位置集成了成型的滑轮槽，槽宽做了限位设计，既可以容纳多根并排的电机动力线、限位信号线，也不会因为槽宽过大导致线材在槽内错位脱出，槽体边缘全部做了圆角倒钝处理，没有尖锐棱角，不会割伤线材的绝缘外皮。

　　安装边界方面，这款支架的整体外轮廓尺寸紧凑，安装完成后不会侵入打印机的正常打印成型区域，也不会和X轴横梁的左右运动行程发生干涉，支架固定在Z轴立柱的后侧上端，距离热端的最高运动位置留有足够的安全间隙，哪怕是Z轴升到最高限位的状态，运动部件和支架之间也不会发生碰撞。针对不同机型的走线差异，支架的导向角度可以在小范围内调整，使用者可以根据自己设备的线材走向，微调支架的安装偏转角度，让线材的弯折曲率始终处于合理区间，避免线材弯折半径过小导致内部铜芯反复疲劳折断。

　　在实际改装验证中，这款结构件除了适配原厂的CR-10、Tevo龙卷风机型之外，也可以通过简单修改安装孔位，适配其他采用同规格2020铝型材机架、侧置Z轴电机的桌面级3D打印机，改装后设备连续长时间打印大尺寸工件时，Z轴走线不再出现晃动剐蹭，线材的使用寿命大幅提升，也省去了日常运维中反复整理扎带、排查线材破损的工作量。支架的结构造型简洁，没有多余的冗余结构，在保证安装强度的前提下尽可能控制了自身重量，不会给Z轴的运动部件增加额外负载，不会影响Z轴步进电机的正常负载扭矩输出，也不会导致Z轴升降出现卡顿、层纹不均的问题。
