熔融沉积成型桌面级FDM三维打印设备

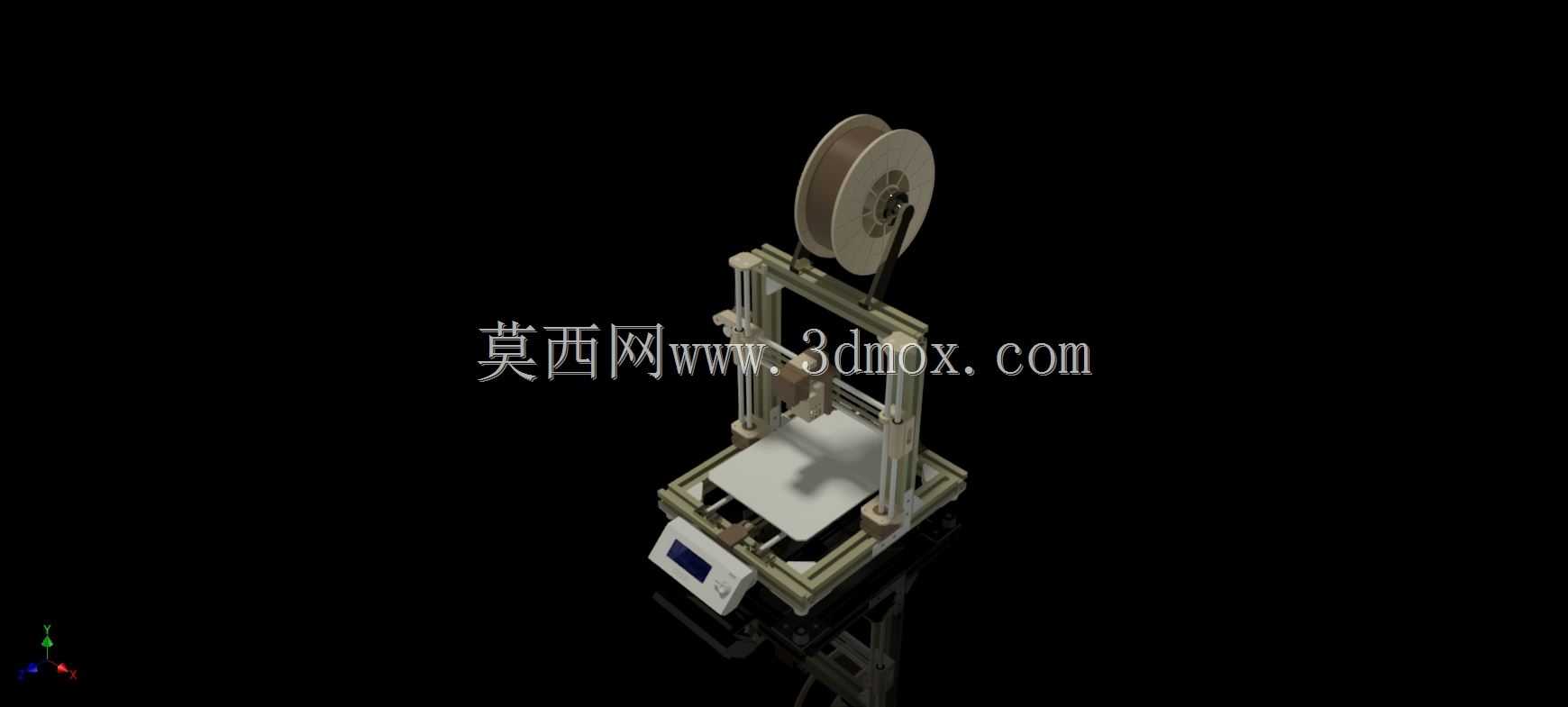

　　这套桌面级熔融沉积成型设备的结构搭建，首先围绕小型工作室、教学实训工位与产品研发打样场景的实际占地约束展开，整机采用立式铝型材框架作为承载基体，四根竖向型材搭配上下两层横向连接梁形成封闭受力笼式结构，型材槽口直接作为直线运动副的安装基准，不需要额外加工大面积安装平板，既压缩了整机自重，也方便后期调整轴系平行度时的拆装作业。框架底部预留了电控仓的安装空间，主控板、步进驱动模块与开关电源分层固定在底板内侧，走线沿型材槽内排布，避免运动部件拖拽线缆；正面斜置的人机交互面板嵌入底框前缘，操作人员站在设备正前方即可直接读取成型温度、坐标位置与打印进度，不需要俯身侧探。

　　从实际用途来看，这类设备主要承担塑料功能件的快速试制任务，在工业设计环节可以直接输出手板样件验证装配干涉，在教学场景中能让学生直观理解层积成型的路径规划逻辑，在小型维修场景中也可以直接制作非标卡扣、定位垫块这类小批量替换件。它采用丝材从顶部送料的布局，料盘支架悬臂固定在框架上横梁后侧，整卷1.75mm直径的PLA或ABS丝材可以自由转动放料，送丝阻力经过导向环约束后不会出现丝材弯折打结；挤出机构安装在X轴运动滑座上，近端送丝的传动路径短，回料动作的响应延迟小，打印悬空结构时的拉丝缺陷更容易控制。

　　运动轴系的设计思路完全服务于FDM工艺的成型精度要求：Z轴采用双侧竖向导杆搭配丝杠传动，热床平台固定在Z向滑架上做升降运动，两侧丝杠通过同步带联动保证平台升降过程中始终保持水平，不会出现单侧倾斜导致首层贴合不均的问题；X轴与Y轴分别采用光轴导轨配合步进电机带轮驱动，同步轮的张紧座预留了调节腰孔，装配时可以通过调整张紧量消除回程间隙。成型平台采用带加热功能的平板结构，平台表面覆盖柔性贴膜，打印完成后待平台冷却，制件可以直接徒手取下，不需要额外撬动；平台的安装边界在框架内部预留了足够的安全间隙，打印头运动到全行程极限位置时，喷嘴边缘与型材立柱之间仍有十余毫米的避让距离，不会发生硬碰撞。

　　整机的外形尺寸控制在桌面设备的合理区间，占地面积不超过普通办公工位的一半，高度方向适配常规实验室置物架的层间距，不需要单独预留独立设备间。顶部料盘的外伸尺寸经过核算，满载丝卷时整机重心仍落在底部支撑脚的围成区域内，高速往复运动过程中不会出现倾覆晃动。框架后侧预留了耗材通风与走线的缺口，热端的散热风道沿挤出机后侧竖向布置，成型腔内部的温度场不会因为散热气流直吹制件而出现层间翘曲。

　　结构细节上，所有运动部件的连接位置都采用可调式紧固件，X轴滑座的导向轮偏心轴可以旋转调整预压量，长期使用出现导轨间隙后不需要更换零件，仅需微调偏心量即可恢复运动刚性。底部四个支撑脚采用可调橡胶垫，放置在不太平整的工作台面上时，可以旋转脚垫调平整机水平，不需要额外加装减震台。设备的电控仓与成型腔之间设置了隔热挡板，热床的辐射热量不会直接传导到底部电源模块，延长电气元件的工作寿命。从成型能力边界来看，该结构的有效打印空间完全覆盖日常手板制作、教具打印、非标工装小件的尺寸需求，开放式框架的设计也方便操作人员随时观察喷嘴出料状态、清理平台残留废料，维护时拆开正面的型材压板即可接触所有传动部件，没有封闭外壳带来的操作遮挡。送丝路径上设置了丝材断料检测的安装位，后期拓展自动续料功能时不需要改动主体框架，仅需在导向环位置加装检测传感器即可完成升级，整体结构兼顾了出厂状态的实用性与后期改造的拓展余量。
