模块化多腔电线收纳布线管道结构

项目分类:通用机械零部件 发布时间:2024-03-14 ID:743022
  • 模块化多腔电线收纳布线管道结构
  • 模块化多腔电线收纳布线管道结构
  • 模块化多腔电线收纳布线管道结构

  在设备电控柜布线、机床外围走线、自动化产线线缆整理以及3D打印小批量工装制作场景中,零散电线如果仅依靠扎带捆束,后期检修抽线、新增回路、区分动力线与信号线时往往需要拆开整束绑扎,既容易划伤线皮,也会让柜内走线反复变得杂乱。这套多腔分隔式电线管道,正是针对小直径多回路线缆的有序收纳需求设计,把原本需要并排捆扎的多根电线,拆分到独立的隔腔内部完成路径约束,同时保留模块化拼接能力,适配不同长度的走线区间。

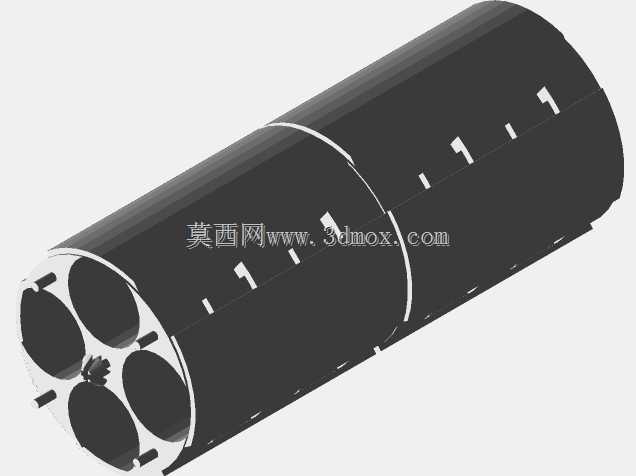

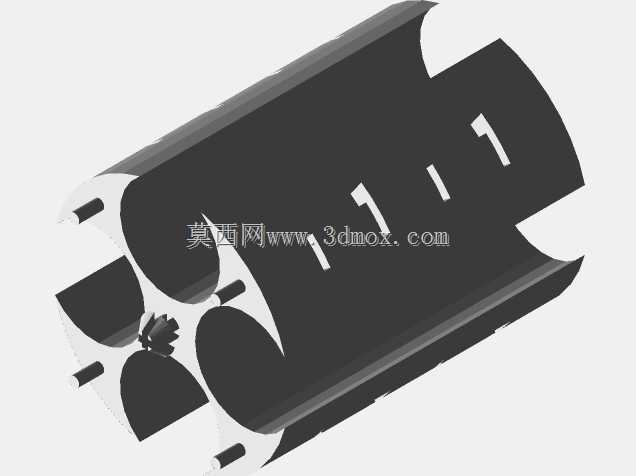

  从实际使用逻辑来看,管道主体采用圆柱外形,端面均匀布置四个圆形穿线腔,单腔可容纳多根小截面信号线或者单根稍粗的动力控制线,四个腔体互相独立,电线穿入后不会在管道内部互相缠绕。圆柱外圆面沿轴向加工有等距分布的刻度标识,现场裁切拼接时可以直接对照刻度确认截取长度,不需要额外用卷尺反复测量,在多段管道组合成较长走线路径时,每一段的长度匹配效率会明显提升。管道两端设计有对位拼接结构,多段管道首尾对接时,腔道可以保持同轴对齐,电线从整段组合管道的一端穿入后,能够顺畅滑过拼接接缝,不会在接缝处出现卡线、刮蹭绝缘层的问题。

  端盖部分采用卡扣锁止结构,当电线全部放入对应隔腔之后,把端盖对准管道端面的卡位压入,卡扣即可自动咬合固定,不需要额外加装螺丝或者粘接固定,后期需要打开腔体调整电线走向、更换破损线缆时,用平口工具轻轻撬开卡扣即可分离端盖,反复拆装也不会轻易损坏锁止结构。设计时特意将端盖、不同长度的管段拆分为独立加工件,采用增材制造方式制作时,可以把各个零件平铺在打印平台上分开打印,避免一体打印时腔体内部需要大量支撑,既减少支撑材料浪费,也能保证四个穿线腔的内壁光滑无支撑残留,电线穿拉时阻力更小。

  安装边界方面,圆柱管道的外径适配常规机柜内的线缆桥架安装位,既可以用管卡固定在机柜安装梁上,也可以沿设备机架侧壁排布,多段拼接时可以根据走线转角需求,在两段直管道之间搭配对应转角接头,让线缆沿着设备轮廓平顺转弯,避免电线直角弯折导致线芯受损。四个隔腔可以按照线缆功能分区使用,比如一个腔体走动力电源线、一个腔体走传感器信号线、剩下两个腔体预留备用回路,后期新增传感器或者外接操作按钮时,直接把新电线穿入预留腔体即可,不会干扰已经布设完成的原有线路。

  不同于普通开口式线槽需要配合盖板全程扣合,这种圆柱封闭管道在电线穿入完成后,整体外圆没有突出的棱角,在设备人员容易触碰的走线区域,也不会剐蹭操作人员的衣物或者皮肤,同时封闭腔体可以阻挡车间内的切削碎屑、灰尘直接落到电线表面,延缓线缆外层绝缘层的老化速度。在小批量定制设备的布线环节,不需要提前采购定长的标准线槽,完全可以根据现场实际走线距离,随时裁切对应长度的管段拼接使用,多余的短管段也可以留存下来,用于后续其他设备的短距离走线收纳,材料利用率相比定长线槽更高。

  建模过程中,四个穿线腔的位置做了等角度均布处理,管道壁厚度在保证结构刚性的前提下做了均匀减薄,既不会因为壁厚过大导致打印耗时过长、耗材用量增加,也不会因为壁太薄导致拼接卡扣处容易断裂。外圆面的刻度标识采用浅凹槽设计,打印完成后标识不会因为频繁摩擦脱落,现场施工人员可以快速识别每一段管道的长度尺寸。端盖的卡扣位置和管道端面的卡位做了间隙匹配,常温下插拔力度适中,既不会因为卡扣太松导致设备运行振动中端盖自行脱落,也不会因为配合过紧导致徒手无法完成拆装。这套结构尤其适合非标自动化设备的零散线缆整理、桌面试验台的走线收纳,以及创客项目里多线路的有序排布,用极低的加工成本解决多电线缠绕、检修不便的实际问题。
