等边角钢型材破碎腔支撑构件

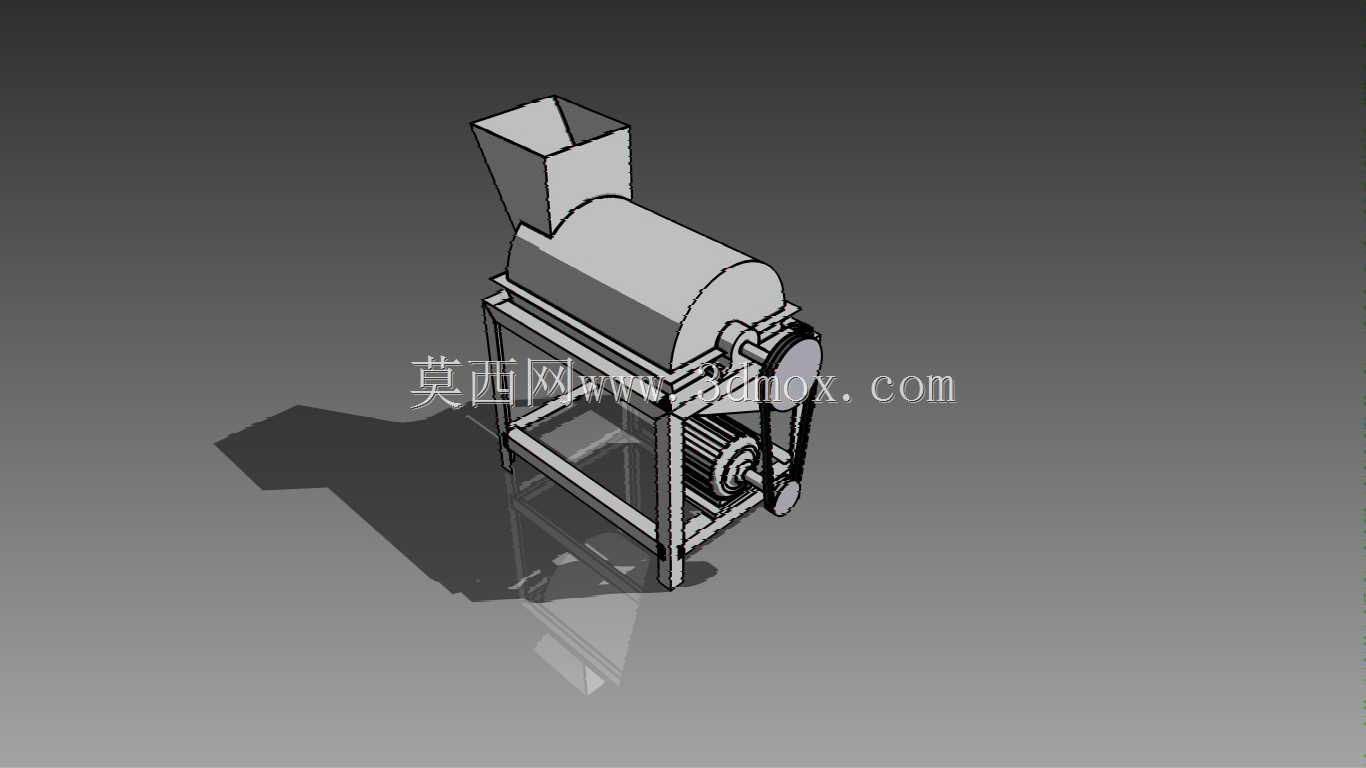

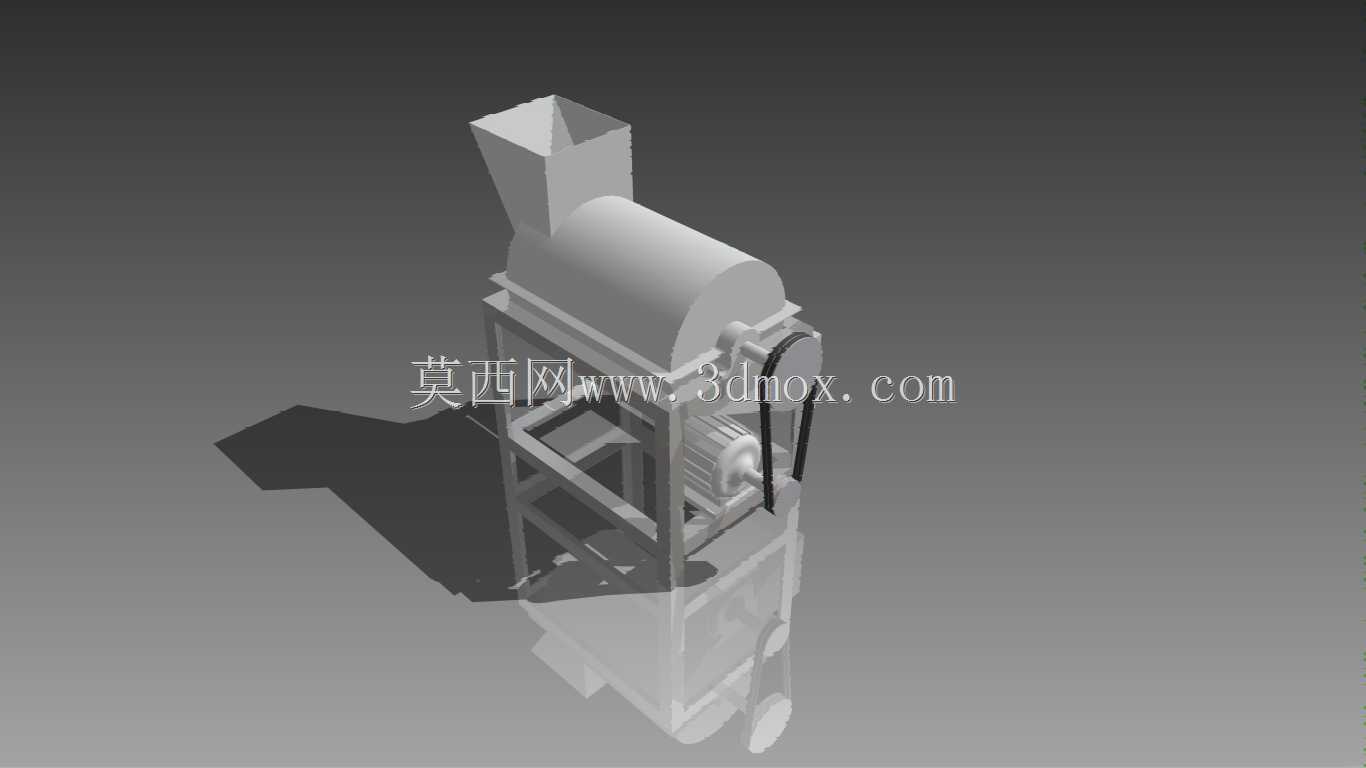

　　该构件呈现为典型L形等边角钢形态，两条互相垂直的肢边沿长度方向连续延伸，端部截面清晰，肢背与肢尖过渡规整，整体没有额外开孔、折弯或焊接附件，适合作为破碎设备、输送支架、防护栏架及小型钢结构中的基础承力杆件使用。在有机破碎类设备中，这类型材常出现在检修平台边框、护罩支撑、电机底座加强梁、料斗周边挡边以及机架侧向拉结位置。它并不直接参与物料剪切、冲击或粉碎，而是通过自身截面惯性矩为薄板罩壳、检修门、导轨、挡料板等部件提供安装基准和刚性支撑。

　　从受力特点看，角钢截面的优势在于两个方向均具备一定抗弯能力。单根使用时，载荷若作用在肢背附近，构件可表现出较好的承压和抗弯性能；若载荷偏置于肢尖或单侧肢边，则容易产生扭转，因此在实际布置中通常成对使用，或与钢板、方管、槽钢组合成框式结构。破碎设备运行时存在电机振动、转子不平衡冲击、物料落入料箱时的瞬时载荷以及检修人员踩踏平台带来的交变力，支撑型材不能只按静态承重估算，还要考虑连接节点处的疲劳和松动风险。模型保留了长直型材的简洁外形，便于在总装中快速判断其与相邻护板、螺栓、焊缝及检修空间的关系。

　　外形尺寸方面，该件以长条状等截面为主要边界特征，长度方向远大于截面肢宽，适合按定尺型材入库后再根据机架尺寸切割。三维布置时应首先确认肢宽是否会突出设备外轮廓，尤其是靠近皮带轮、联轴器、检修门开启轨迹和人员通道的位置，角钢肢尖若外露，应在设计中增加倒角、包边或警示防护。端部与钢板连接时，不宜只依赖单颗螺栓承受剪切，常见做法是在肢背上布置双排螺栓，或在端部焊接端板后与机架面贴合。对于振动较大的破碎机区域，螺栓连接应配合防松垫圈、自锁螺母或焊接定位块，避免型材在长期微振下发生位移。

　　建模思路上，这类零件不需要按照复杂铸件方式拆分特征，核心是准确建立L形截面、肢厚、端部切断面和沿长度方向的一致性。若用于方案阶段，可将其作为标准型材库零件调用，通过调整长度、材料规格和端部切口来适配不同工位；若用于详细设计，则需要补充孔位、端部斜切、焊接坡口以及与相邻件的配合面。图中模型表面为统一深色渲染效果，轮廓边线简洁，能够直观反映型材放置角度和空间占比。进行装配校核时，应重点检查肢背是否贴合安装面、肢边是否与旋转件保持安全距离、型材下方是否预留排料和清渣空间。

　　在破碎生产线现场，角钢支撑往往承担的是“次要但不可缺失”的结构功能。比如有机废料破碎前需要设置导料挡板，挡板本身可用薄钢板制作，但薄板受物料推挤后容易抖动，这时沿挡板边缘布置角钢可以显著提高面外刚度；检修平台的踢脚板、电缆桥架支架、安全防护罩骨架也常采用同类型材。由于角钢采购成本低、切割方便、焊接适应性好，它在非标设备中使用频率很高。但也正因为规格标准化，设计人员容易忽视节点构造，导致现场出现肢边受力、焊缝过短、螺栓边距不足等问题。

　　安装边界上，型材长度方向应尽量与主要载荷路径一致，避免让长细杆件承受垂直于弱轴的集中力。若作为立式护罩骨架，竖向角钢宜落在底盘横梁上，而不是悬空固定在薄钢板上；若作为横向挡边，两端应延伸至立柱或机架侧板处形成连续传力。需要现场切割时，端部毛刺和切割变形会影响贴合，装配前应校正肢边直线度。焊接场景中，角钢与钢板的角焊缝长度和焊脚尺寸需按振动载荷校核，不能仅沿肢尖单点点焊。对于需要拆卸维护的部位，则优先采用螺栓连接，并在型材上加工足够的扳手空间。

　　该三维模型可用于机架方案布局、型材长度估算、干涉检查和维护空间验证。通过它可以直观看到L形截面在设备中的占位方式，也能在后续细化时扩展为带孔、带端板、带斜切口的实际加工件。对结构设计人员而言，关键不在于单件造型复杂程度，而在于把标准型材放入破碎设备的真实载荷路径中，让支撑位置、连接方式和安装边界同时满足制造、装配与检修要求。
