方形法兰四孔立式支撑座结构

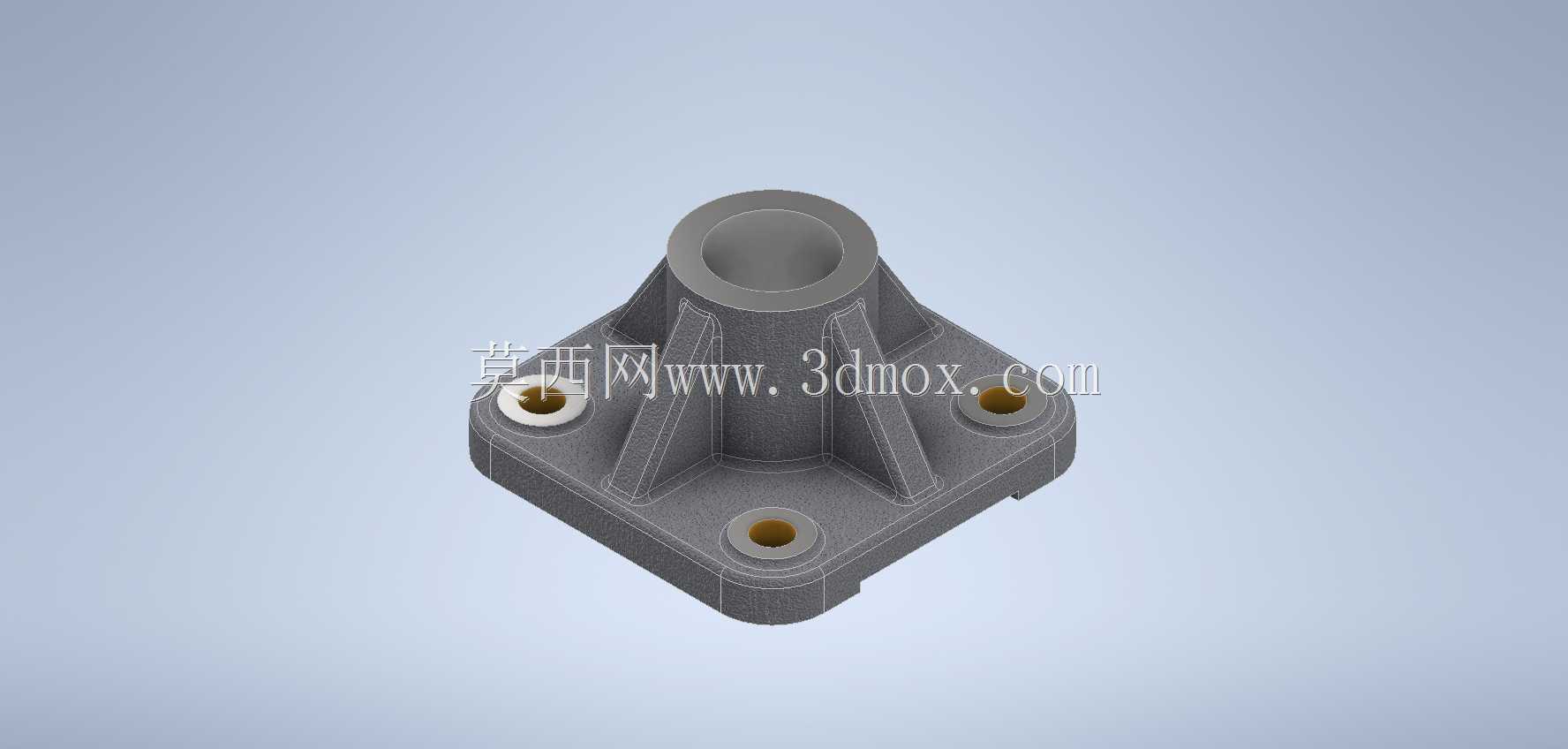

　　该支撑件属于典型的设备连接与承载类零件，整体采用方形底板加中心立式套筒的组合形式，主要用于在机械设备、工装夹具、检测平台或自动化生产线中，为轴类件、导向杆、传感器支架、小型执行机构提供稳定的安装基准。零件底部为近似方形的安装平面，四个角部分别设置带沉孔的通孔，可通过螺栓将整个支座固定在机架台面、型材框架或焊接底座上。四角孔位沿底板对称分布，使紧固力能够均匀传递，避免单侧锁紧后产生翘曲或局部应力集中。底板边缘做了圆角过渡，既减少铸造或加工过程中的尖角应力，也能在装配时降低磕碰风险。

　　中心部位向上延伸出圆柱形套筒，套筒内孔沿轴向贯通，可作为销轴、导柱、调节螺杆或细长杆件的穿装与定位区域。套筒外壁与底板之间布置有多条放射状加强筋，筋板从筒身下部一直延伸至底板靠近安装孔的位置，形成类似三角支撑的受力结构。这种布局能够在控制零件整体重量的同时，显著提高套筒根部的抗弯和抗扭能力。设备运行中，如果上部杆件受到侧向推力、振动载荷或偏置力矩，载荷会通过筒壁传递到加强筋，再分散到方形底板和四个紧固点，而不是集中在圆筒与平板的交接区域。

　　从结构设计思路看，该零件强调安装稳定性与空间紧凑性的平衡。方形底板相比圆形法兰具有更明确的方位基准，在机床附件、夹具底座和直线导向单元中便于对齐边线；四个角部安装孔则留出了较大的扳手操作空间，装配时可以从外侧直接完成螺栓锁紧。中心套筒高度适中，既能给被支撑件提供足够的轴向配合长度，又不会因悬臂过高而降低刚性。套筒顶部开口形成环形端面，可作为垫圈、轴承外圈、限位套或其他配合件的贴合面；内孔与上端面之间保持清晰的边界，便于后续按配合公差进行镗削或铰削加工。

　　在实际使用场景中，这类支撑座常出现在轻中型机械系统的固定点位。例如，在工装夹具里，它可以承托定位销，使工件在重复装卸过程中保持一致的位置；在输送或导向机构中，它可以作为导杆下端的固定座，限制杆件摆动；在实验台和检测设备中，也可用于安装立柱、支架或调整螺钉，把外部载荷可靠导入基础框架。由于底板孔位对称，零件在布局时既可单独使用，也可成对布置，形成两点或多点支撑。若用于较高立柱的固定，两个支座沿轴向间隔安装，能够明显改善细长杆的晃动问题。

　　外形尺寸方面，模型的安装边界主要由方形底板外轮廓、四角孔中心距、套筒外径和总高度决定。底板承担与基础面接触的功能，因此下表面应保持平整，安装孔周围的沉孔区域用于容纳螺栓头或螺母，使紧固件不高出支撑面。套筒内孔是核心配合边界，若与销轴或导柱配合，需要根据运动方式选择间隙配合或过渡配合；若仅作为穿杆通道，则可适当放宽孔壁精度。加强筋厚度和根部圆角影响铸件或机加工件的工艺性，筋板不宜过薄，以免在承载时产生失稳，根部也应保留圆角，减少热处理或受载时的裂纹隐患。

　　建模时需要重点控制底板平面、套筒轴线和安装孔之间的几何关系。套筒轴线应垂直于底板安装面，四角孔位相对中心轴线对称，沉孔与通孔保持同轴。加强筋与筒壁、底板相接处应连续过渡，避免出现突兀的薄边。对于需要后期出工程图的场景，可在模型基础上补充孔公差、端面粗糙度、筋板厚度和安装孔规格等制造信息。整体结构没有复杂曲面，造型逻辑清晰，既适合作为机械支撑类零件的结构参考，也适合用于夹具设计、设备改造和教学演示中对承载路径、螺栓固定以及加强筋布局进行分析。
