集装箱式集成加热燃烧设备结构设计

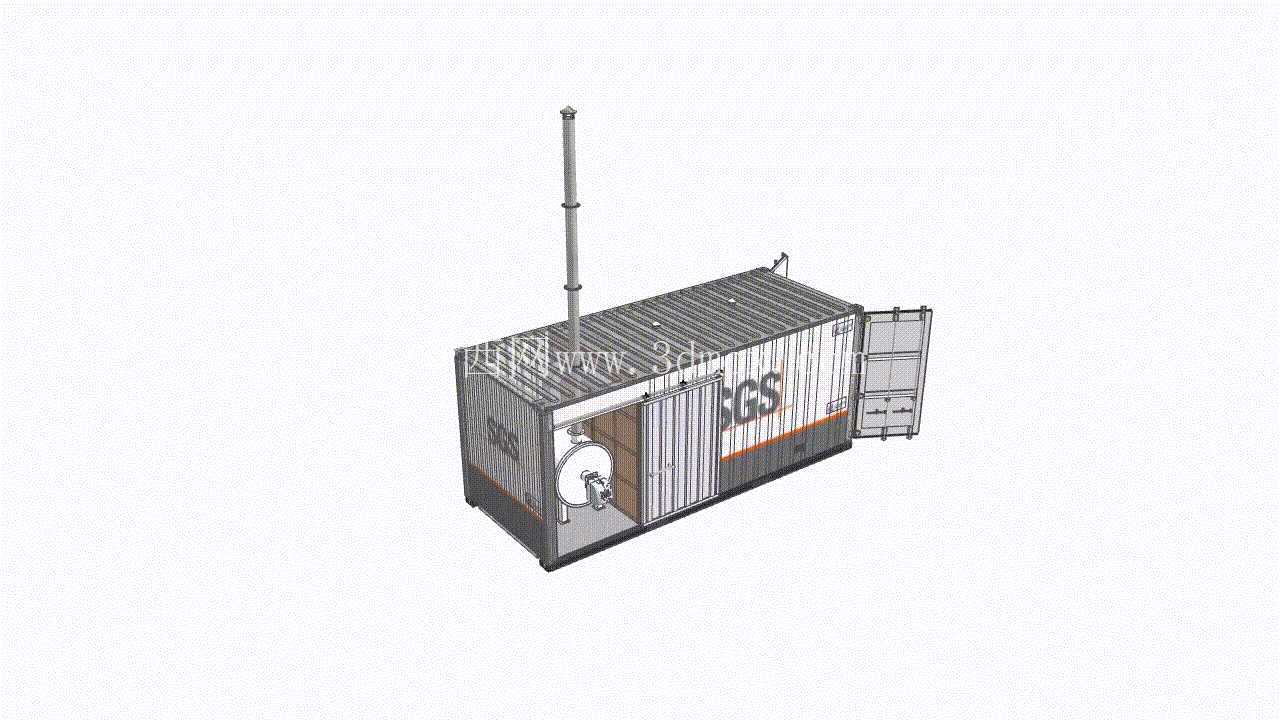

　　这款集成化供热设备采用标准海运集装箱作为承载基体，整体结构完全适配集装箱的通用运输边界，外部尺寸严格遵循20英尺标准集装箱的规格参数，无需额外定制运输工装即可通过普通集装箱货运卡车、铁路平车、集装箱货轮完成跨区域转运，到场后仅需完成外部管线对接即可投入使用，大幅降低了现场安装的土建与施工成本。设备顶部设置的竖向排气烟囱采用分段法兰连接结构，运输状态下可分段拆卸收纳于集装箱内部空腔，现场安装时通过螺栓快速拼接，烟囱出口高度满足常压燃烧设备的废气排放扩散要求，同时在烟囱根部设置有防雨帽与冷凝水导流接口，避免雨水进入燃烧腔体造成部件腐蚀。

　　集装箱侧部开设的双开检修门采用集装箱标准铰链与锁具结构，门体开启角度可达270度，完全打开后可贴靠于集装箱侧壁，不会占用检修通道空间，门体周边设置有耐高温硅橡胶密封胶条，可阻挡外部粉尘、雨水进入设备舱，同时减少设备运行时的热量外泄。设备内部采用分区布局设计，靠近检修门的区域为燃烧换热核心区，布置有燃烧器、换热盘管、循环泵组等核心部件，核心部件周边预留了不小于600mm的检修操作空间，可满足日常维护时的部件拆装、管路检修需求；远离检修门的区域为控制与辅助单元区，布置有控制柜体、燃料供给管路、安全泄放装置，该区域与燃烧区之间设置有防火隔热隔板，避免高温辐射影响电气元件的运行稳定性。

　　设备的供热输出接口全部集中布置在集装箱端部的管线集成区，接口采用标准法兰连接形式，同时预留了备用接口，可根据现场实际需求对接不同管径的外输管线，接口周边设置有标识牌与操作维护平台，方便现场人员进行管线对接与阀门操作。集装箱外壁设置的爬梯与顶部检修平台采用防滑格栅板制作，周边设置有高度1.2米的安全防护栏杆，可满足运维人员登顶检查烟囱、顶部阀门的作业安全要求。设备底部设置有标准集装箱角件，可直接与现场的集装箱固定锁扣配合完成固定，无需额外制作设备基础，对于地质条件较差的场地，仅需对放置区域做简单硬化处理即可满足承重要求，单台设备的总重量控制在标准集装箱的额定载重范围内，不会出现超载运输问题。

　　在结构强度设计上，集装箱本体的侧壁、顶板、底板均保留了原集装箱的波纹钢结构，在对应设备安装的位置额外焊接了加强筋板，避免设备长期运行产生的振动造成箱体结构变形，燃烧器等重型部件的安装底座直接与集装箱底部的主承重梁焊接连接，载荷直接传递至集装箱主承重结构，不会造成底板局部变形。设备的通风系统采用自然进风与强制排风结合的形式，在集装箱下部侧壁开设进风百叶窗，百叶窗内置防虫网与可调节风阀，可根据燃烧负荷调整进风量，在设备顶部设置有排风口，当舱内温度超过设定值时，排风机自动启动排出舱内积热，保证电气元件工作在允许的温度范围内。针对户外使用场景，集装箱外壁的涂装采用耐候性聚氨酯涂料，可适应高低温、高湿、盐雾等不同户外环境，涂层厚度满足户外钢结构防腐要求，可保证设备在无额外防护的户外环境下长期使用不出现大面积锈蚀。设备内部的管路全部采用卡箍与法兰结合的连接形式，既保证了管路连接的密封性，也方便后期故障部件的快速更换，所有高温管路外部都包裹有硅酸铝保温棉，外层采用铝皮防护，减少管路散热损失的同时，也避免运维人员误触造成烫伤。
