CA6140车床铰接支撑装配结构

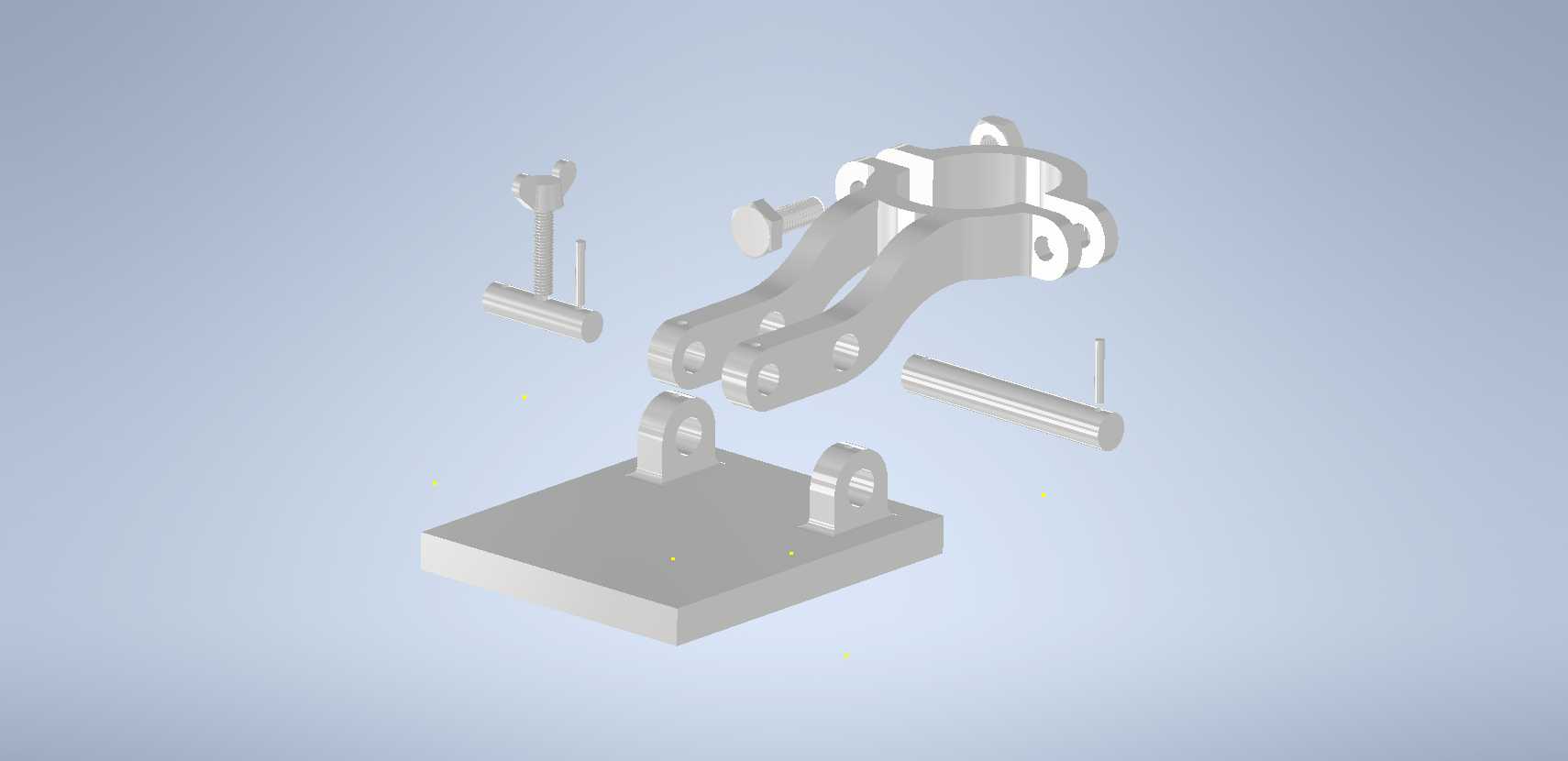

　　这套装配结构属于CA6140普通车床的配套铰接支撑组件，主要应用在车床溜板箱与操作联动机构的连接部位，实际生产中承担操作力传递、部件铰接摆动、行程限位的核心作用，是车床操作机构里实现手动进给、离合切换动作的关键连接单元。从结构组成来看，整套组件包含底部安装基座、双组铰接耳座、摆动臂主体、连接销轴、锁紧操纵件几个核心部分，所有配合面均按照车床常规的IT7级加工精度设计，铰接孔与销轴的配合选用H7/h6间隙配合，保证摆动过程无卡滞同时径向窜动量控制在0.02mm以内，满足车床操作时的动作响应精度要求。设计过程中优先考虑了车床车间多油污、多切屑的工况，铰接位置预留了润滑脂注油通道，日常维护时可直接通过注油杯向配合面注入锂基脂，

　　避免长期使用出现铰接面锈蚀磨损；摆动臂的受力截面做了等强度优化，在保证承受120N操作力不发生塑性变形的前提下，去除了非受力区域的多余材料，整体重量比传统同功能铸件降低18%，降低了操作时的动作惯性，避免操作到位后出现过冲问题。底部安装基座的安装孔位完全匹配CA6140车床溜板箱侧壁的原有安装螺孔，安装边界尺寸控制在120mm×90mm×75mm范围内，不需要对原有床身结构做任何二次加工即可直接替换原有损坏的铰接组件，适配性覆盖所有量产版本的CA6140普通车床，也可经过少量尺寸调整后适配CA6136、CA6150等同系列卧式车床的同类操作机构。销轴组件采用了两端带径向限位的结构，安装到位后通过端部的紧定螺钉锁定轴向位置，

　　避免车床高速运行产生的振动导致销轴脱出，同时销轴表面做了淬火处理，表面硬度达到HRC45-50，耐磨性能满足车床日均8小时操作频次下3年以上的使用寿命要求。实际装配流程中，需要先将底部基座通过内六角螺钉固定在溜板箱侧壁，保证安装面的平面度误差不超过0.01mm，随后将下铰接耳座与基座定位对齐，穿入第一根连接销轴完成摆动臂下端的铰接，再依次装配操纵锁紧件与上侧连接销轴，最后手动扳动摆动臂验证全程摆动无卡滞，锁紧件能够在行程的两个极限位置可靠锁定，不会因为切削振动出现自行松脱的问题。这套结构的设计没有采用复杂的一体化铸造方案，而是选择了分体式装配结构，单个零件损坏后可单独更换，不需要整体报废组件，大幅降低了设备后期的维护成本，

　　同时所有零件的加工工艺性良好，基座、耳座、摆动臂均可采用普通45号钢通过铣削、钻削工序完成加工，不需要专用工装夹具，一般的机加工车间即可完成备件生产，对于设备维修场景十分友好。在受力传递路径上，操作人员施加在操纵手柄上的力通过摆动臂传递到下侧的联动拨叉，整个力传递过程中铰接位置的受力均匀分布在两个耳座的支撑面上，避免了单侧支撑带来的偏载问题，长期使用也不会出现耳座断裂、销轴弯曲的故障。结构的外形做了倒角处理，所有锐边均倒钝为R1-R2的圆角，避免装配和维护过程中划伤操作人员，同时外露表面做了发黑处理，具备基础的防锈能力，适配车床车间的潮湿多油环境。
