奔驰乘用车拖车挂接承托构件

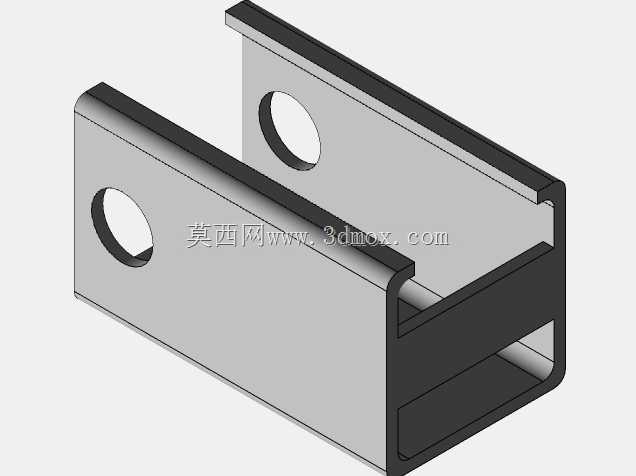

　　该挂接承托构件是乘用车辆后拖挂系统里的核心受力钣金件，日常使用场景覆盖家用乘用车拖挂旅居小拖车、户外装备拖板、小型货运拖斗以及后置自行车架的承载连接环节，在整车后挂接口和拖挂臂之间承担载荷传递、错位限位与安装基准定位的作用。从结构形态来看，零件采用开口槽型的折弯主体构型，整体为等截面U型槽延伸形态，槽体的两个平行侧壁上各开设一处同轴圆形通孔，孔位沿槽体长度方向居中布置，作为挂接销轴的穿装通道；槽体的两个自由端边缘做同向折弯收边，形成双层贴合的翻边结构，既可以提升槽口的抗扭刚度，也能在装配时为对接件提供贴合止挡面。设计阶段优先考虑钣金冲压折弯的工艺可行性，所有弯折位置均预留统一的内折弯半径，避免直角弯折造成板材应力集中，

　　同时槽体内部的净宽尺寸按照对接拖挂连接臂的外形宽度预留合理配合间隙，既保证装配时对接件可以顺畅推入槽腔，又不会因间隙过大导致销轴受剪之外出现额外的径向晃动。侧壁的销轴孔孔径与配套挂接销轴的公称直径匹配，孔边缘在成型后可根据载荷需求做翻边强化处理，分散销轴传递的拉力与冲击载荷，避免孔位长期受交变力出现撕裂变形。槽体底部的平直段作为与车辆后防撞梁或者后副车延伸支架的贴合安装面，安装时可通过焊接或者螺栓锁附的方式固定在车尾承载点位，槽腔开口方向朝向车尾外侧，拖挂臂的连接端直接插入槽腔内部，销轴横穿两侧壁与拖挂臂的对应孔位后，两端加装开口销或者锁紧螺母完成轴向限位，实现拖挂端和车体的刚性铰接。外形边界方面，

　　槽体的总长度覆盖拖挂臂插入段的配合深度，保证对接后拖挂臂的插入深度足够，销轴受力时两侧壁的支撑跨距合理，不会出现侧壁单侧受力外张的情况；槽体的整体高度适配车尾底盘下方的安装空间，折弯收边的外轮廓不会超出车尾后保险杠的下方安全边界，车辆正常通过坡道、减速带时构件不会和地面发生剐蹭。实际工况里，车辆起步、制动以及拖挂行驶过颠簸路面时，拖挂端的纵向牵引力、竖直方向的冲击载荷都会通过销轴传递到该槽型构件上，U型槽的闭合截面形态可以凭借两侧壁的共同承载抵消大部分扭转载荷，边缘的双层翻边则抑制槽体在大拉力下出现开口张开的变形趋势。建模过程中需要重点保证两侧销轴孔的同轴度公差，若两孔存在轴向偏移，穿装销轴时会出现卡滞，

　　长期使用还会让销轴承受附加弯曲应力；同时槽体内腔的两个侧壁平行度需要控制在合理范围内，避免对接拖挂臂插入后出现别劲问题。板材厚度的选取结合整车拖挂额定载荷设定，在满足静载、动载冲击强度要求的前提下尽可能控制构件自重，折弯工序的展开尺寸计算要扣除板材折弯的中性层偏移量，保证成型后槽体内宽、外轮廓尺寸符合装配要求。该构件没有多余的复杂曲面特征，所有成型特征都适配常规钣金加工流程，量产时只需下料、冲孔、折弯、整形几道工序即可完成，装配环节不需要复杂的专用工装，在售后改装、原厂拖挂配置加装场景里都能快速完成匹配安装，铰接式的连接形式也允许拖挂端在车辆转向时随牵引角度小幅摆动，抵消行驶过程中拖挂和主车之间的相对运动干涉。
