十八寸M型辐条集成制动轮辋总成

　　这套轮辋总成的结构开发，首先要锚定乘用车行走系统的装配边界，轮辋标称直径设定为18英寸，对应常规民用改装与乘用车辆的轮腔安装空间，轮缘的胎圈座轮廓严格匹配低压乘用车轮胎的配合公差，胎圈安装位的径向跳动、轴向端面跳动都在建模阶段预留了机加工修正余量，避免轮胎装配后出现动平衡超差、高速行驶胎面偏磨的问题。轮辋的中心安装面按照乘用车五孔轮毂的通用配合逻辑设计，中心定位孔的公差带采用过渡配合，和车轴轴头的定位止口完全贴合，五个螺栓孔的分布圆直径参照主流家用车型的轮毂安装参数设定，螺栓孔端面预留了均匀的压紧接触面，保证轮毂锁紧后各螺栓受力均衡，不会出现局部应力集中导致的安装面压溃、螺栓松动问题。

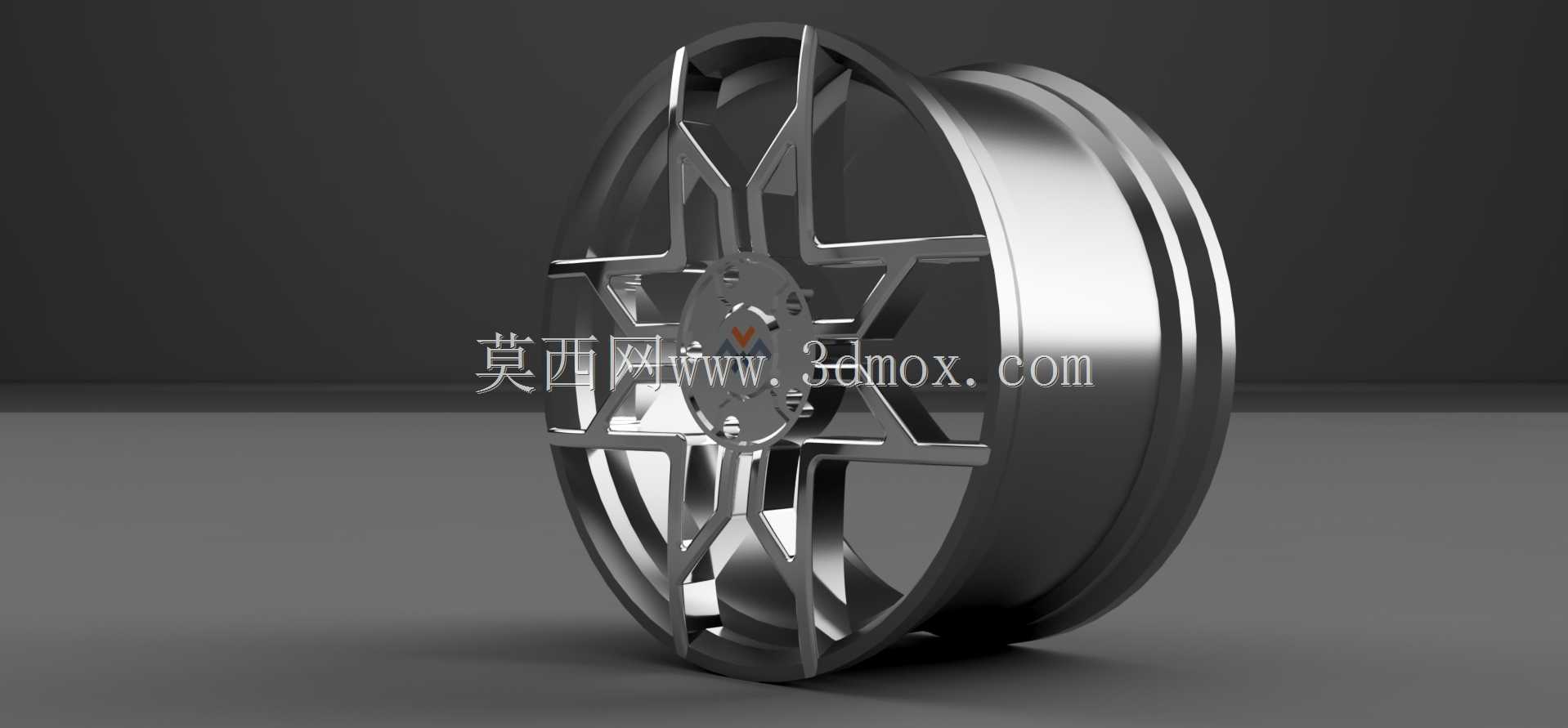

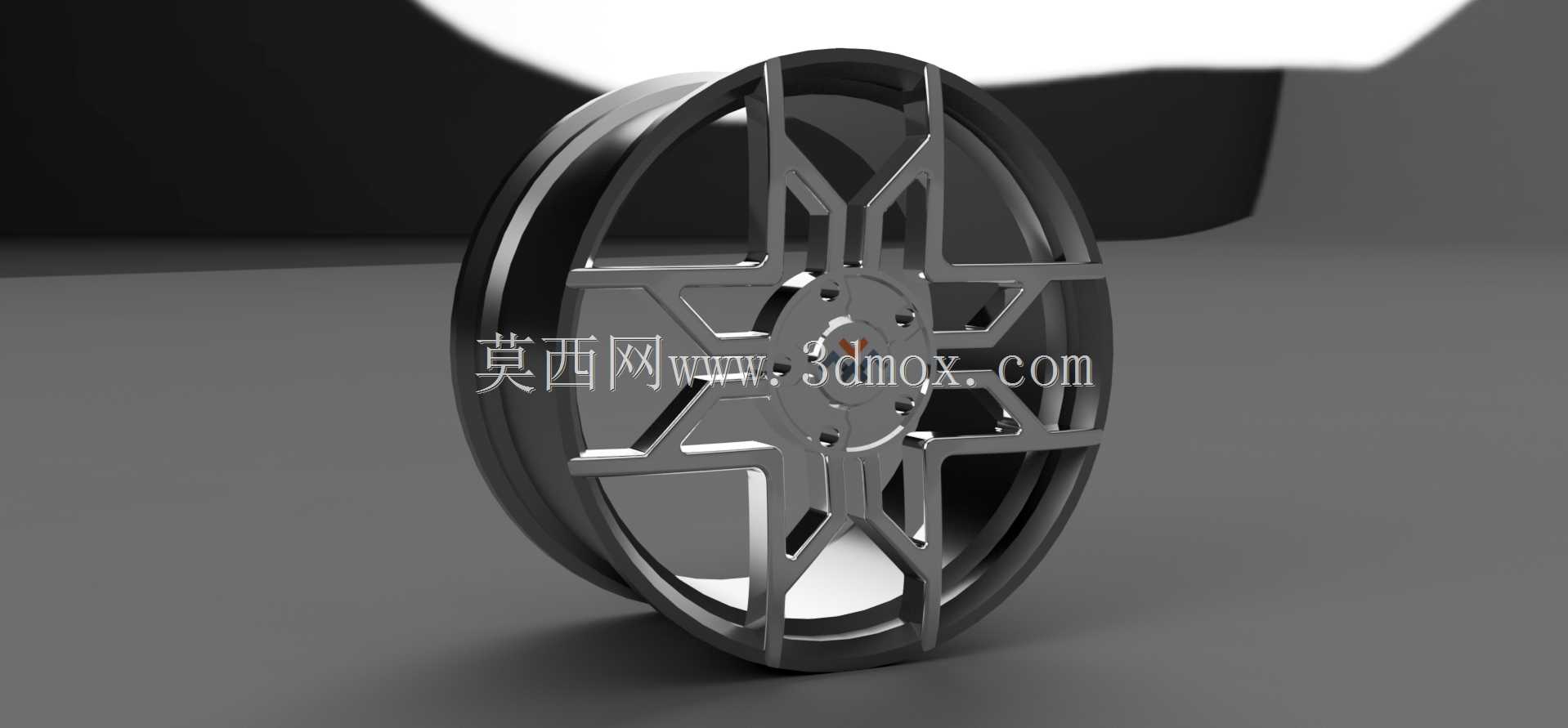

　　辐条的造型设计灵感提取自字母M的折线形态，没有采用常规放射状直辐条或者多辐条密排的方案，而是将M形的折线轮廓沿轮周环形阵列，每一组辐条都由两段斜向支撑筋交汇构成，辐条和轮辋外圈的连接位置做了加宽的过渡圆角，辐条和中心轮毂盘的衔接位置做了加厚的凸台结构，这种折线造型并不是单纯的外观装饰：斜向布置的支撑筋可以同时承受车辆起步、制动时的周向剪切力，以及过弯、经过颠簸路面时的径向冲击载荷，相比等截面直辐条，折线形态的辐条在同等重量下拥有更高的截面抗弯模量，不需要额外增加壁厚就可以满足轮辋的强度要求，兼顾轻量化和结构刚性。

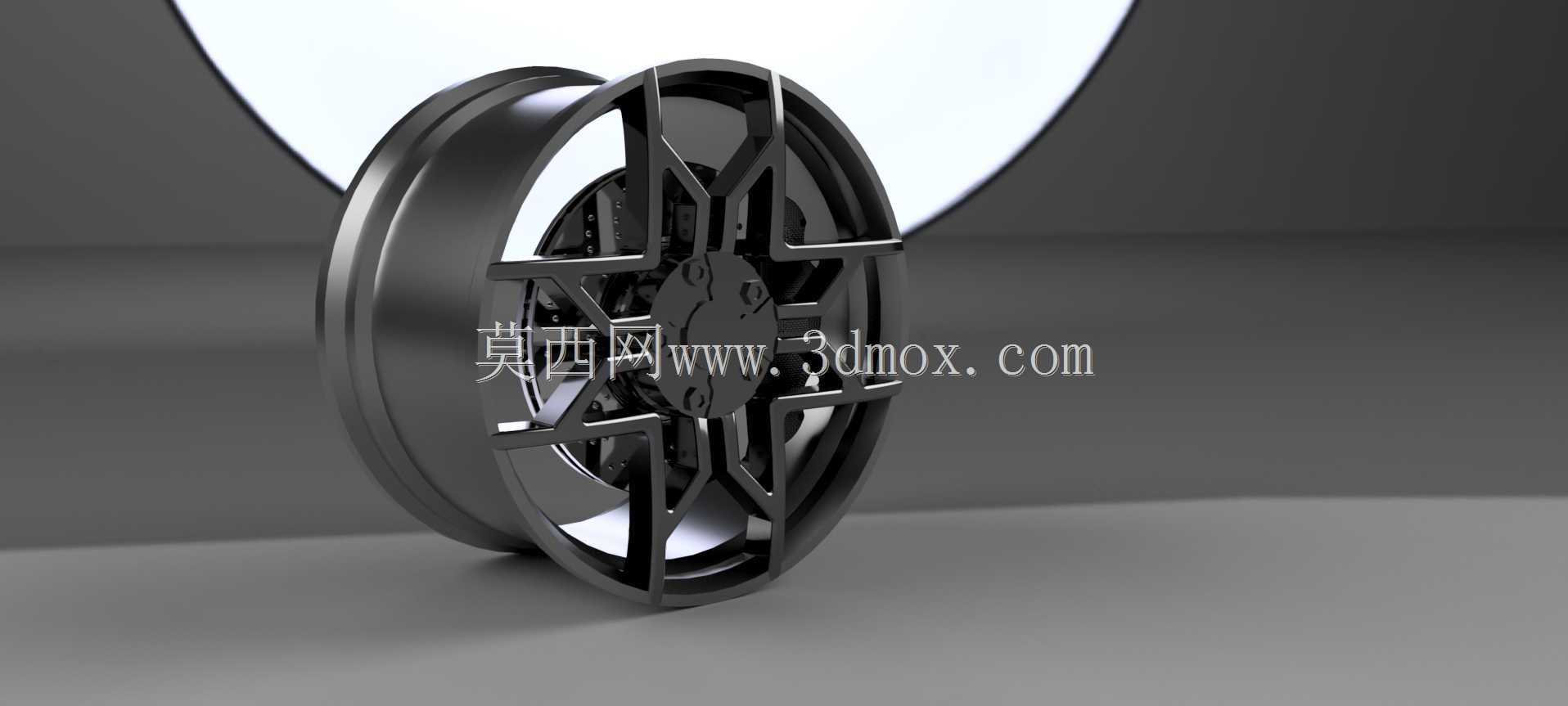

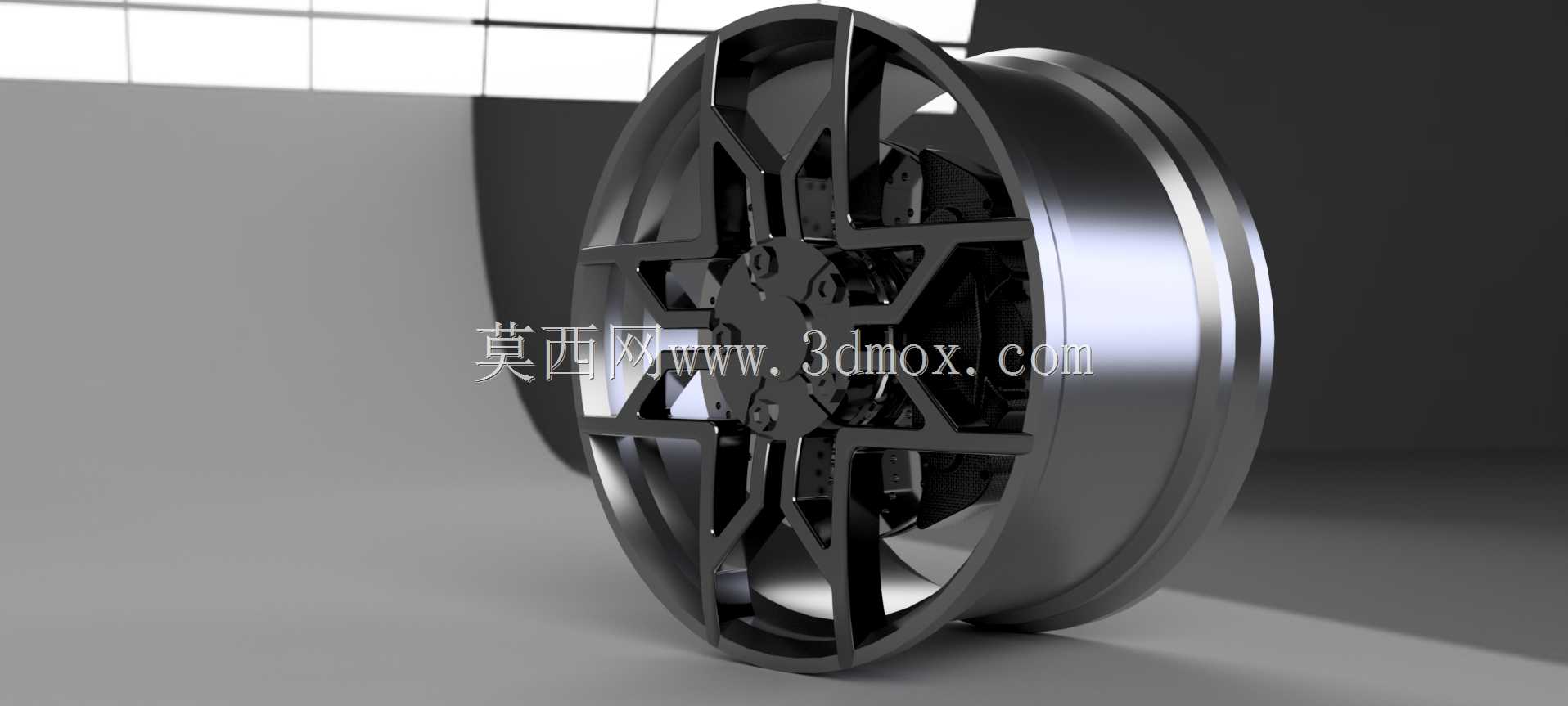

　　和常规外露制动盘的轮毂结构不同，这套设计将制动组件集成在轮辋的内侧腔体内，制动盘的安装面和轮辋中心轮毂盘的内侧端面整合为一体，制动卡钳的安装位在轮辋内腔的辐条间隙处预留出足够的运动空间，拆装刹车片、维护制动管路时不需要完全拆卸轮辋，只需要将轮胎转向极限位置，就可以通过辐条之间的镂空间隙完成检修操作。集成式的布置方式可以让制动盘的受力直接传递到轮辋中心的安装法兰上，制动时的制动力矩不需要经过额外的连接转接件，力的传递路径更短，制动响应的滞后量更小，同时内置的制动组件可以被轮辋本体遮挡，避免行驶中卷起的碎石、泥水直接冲击制动盘和卡钳表面，减少制动盘异常磨损、卡钳导向销锈蚀卡滞的故障概率。

　　建模过程中对轮辋的内腔空间做了完整的干涉校验：轮辋内侧和制动卡钳之间预留了不小于10毫米的安全间隙，车辆满载悬挂压缩到极限行程、轮辋发生小幅横向摆动时，也不会出现轮辋和卡钳剐蹭的问题；辐条之间的镂空窗口尺寸经过反复调整，既保证了制动系统的散热通风面积——车辆连续制动产生的热量可以通过辐条间隙形成的气流通道快速排出，避免制动盘热衰减，也不会因为镂空面积过大削弱辐条的整体结构强度。轮辋的轮缘位置做了双层加强卷边结构，轮胎充气后胎圈对轮缘的胀紧力可以均匀分散在卷边的环形截面上，即使车辆经过坑洼路面、轮胎受到侧向冲击时，轮缘也不容易发生变形脱胎。

　　整套结构的材质适配逻辑也在建模阶段同步考虑：轮辋本体可以采用低压铸造铝合金工艺成型，辐条和轮辋衔接的厚大位置预留了拔模斜度，避免铸造时出现缩松、气孔缺陷；制动盘配合面采用铸铁材质镶嵌的结构，和铝合金轮辋的结合面设计了防转定位槽，长期承受制动力矩也不会出现相对转动。外观的表面处理可以根据使用需求做亮面车削或者哑光喷涂，轮辋外露的辐条表面做圆角钝化处理，没有尖锐的棱角，既符合外观装饰的需求，也避免日常拆装轮胎时划伤操作人员。这套轮辋结构既可以用于民用乘用车的改装升级场景，也可以作为低速电动车辆、场地展示车辆的行走轮部件参考，结构紧凑，集成度高，在有限的轮腔空间内同时实现了车轮承载和内置制动的双重功能。
