四缸发动机排气歧管弯管总成

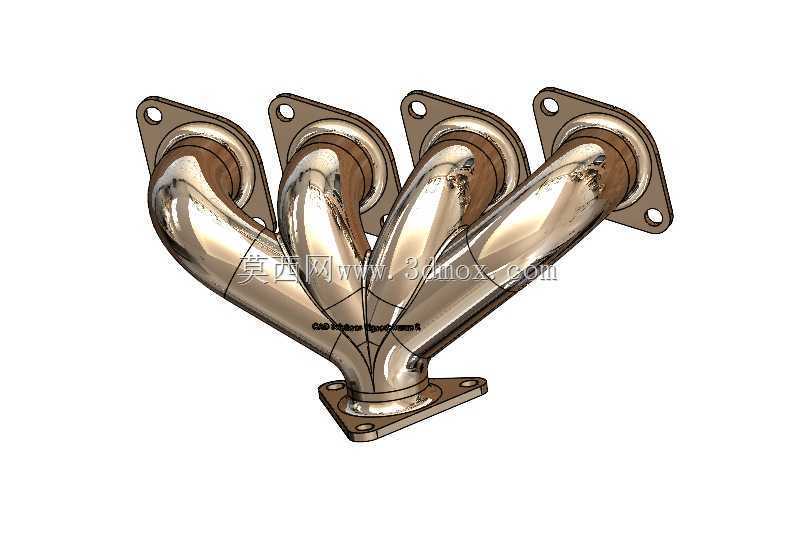

　　在直列四缸汽油机的排气系统布置中，排气歧管承担着把四个气缸燃烧后的高温废气分别引出、再汇流送入下游催化器与消声管路的核心任务。这套模型呈现的是一款采用等长弯管思路设计的四出一汇合式歧管，四根独立支管从缸盖侧的进气法兰出发，经过多段空间弯曲后逐步收拢，最终在底部汇合端通过单片法兰与下游排气前段对接。

　　从实际用途看，这类歧管直接安装在发动机缸盖排气侧，工作环境长期处于高温、热冲击与振动叠加状态。四根支管分别对应一至四缸的排气口，缸盖侧法兰上预留的螺栓孔位决定了它与缸盖的贴合边界；汇合端法兰则负责把汇总后的废气导向涡轮增压器入口或催化转化器。设计时首先要锁定的就是两端法兰的孔距、密封面宽度与管口中心距，这些尺寸一旦与缸盖接口不匹配，整个歧管便无法装车。

　　管路走向是这款产品最费斟酌的部分。为了让各缸排气脉冲在汇合时尽量减少相互干扰，四根支管在三维空间里采用了不同的弯曲半径与扭转角度，彼此交叉避让却又保持管长趋于一致。弯管段并非简单的平面圆弧，而是包含多处空间复合弯曲，建模时需要沿中心路径扫掠成型，并在支管交汇处处理多管相贯的融合曲面，保证内壁过渡圆滑、不出现突变台阶，以免造成排气背压升高或局部热应力集中。

　　壁厚与管径的选取同样围绕功能展开。支管内径需要兼顾废气通流面积与机舱布置空间，管壁则要在耐高温、抗振动与轻量化之间取平衡。法兰盘采用带圆角的板状结构，螺栓孔周围保留足够的压紧面，密封面平面度直接影响装车后是否漏气。汇合端法兰下方的安装耳板与孔位，用于承受管路重量并固定到发动机或车架悬置上，避免悬臂过长在振动中开裂。

　　安装边界方面，缸盖侧四个法兰接口沿直线排列，孔位间距与缸盖排气口分布严格对应；整体轮廓在高度方向收拢、在宽度方向随缸距展开，弯管外凸的弧线需要与机舱内的防火墙、线束、冷却管路预留间隙，防止热辐射烘烤周边件。模型把法兰厚度、弯管曲率、汇合腔体以及各安装孔的相对位置都做了清晰表达，结构工程师可以据此核对干涉、评估热膨胀余量，工艺人员也能据此判断弯管成型与焊接拼装的可行性。

　　在建模逻辑上，先确立两端法兰的基准平面与孔位坐标，再绘制各支管的空间中心轨迹，沿轨迹扫掠出等截面管体，随后在汇合区域构建多管融合的实体，最后附加法兰、安装耳与螺栓孔特征。这种自顶向下的路径驱动方式，便于在接口尺寸调整时快速重算弯管形态。整体结构既满足排气汇流的功能需求，也把装车空间、密封连接与热机耐久这些工程约束纳入了外形之中。
