多联集成式液压控制阀组三维结构设计

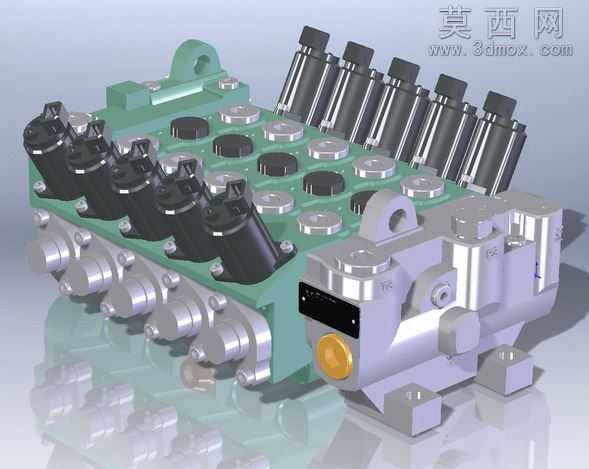

本作品为多联集成式液压控制阀组的三维建模设计成果，建模过程中严格遵循液压元件的工程设计规范，对阀组的每一处结构都进行了精准还原。建模阶段采用自底向上的装配设计思路，首先完成单个阀芯、阀套、电磁驱动部件、密封端盖、安装基座等独立零件的参数化建模，对零件上的安装孔位、密封槽、定位凸台、油道接口等细节特征都做了完整呈现，确保各零件的装配公差符合液压元件的实际生产要求，避免出现装配干涉问题。完成零件建模后，按照实际阀组的装配逻辑完成总装，将多联控制单元集成在统一的阀块基座上，清晰展现了进油口、工作油口、回油口的布局逻辑，以及各联阀芯与电磁驱动部件的对应连接关系。材质与渲染阶段，针对不同部件的实际材质属性做了区分设置：阀块主体采用铸钢材质，赋予哑光金属质感并做了轻微的表面氧化处理效果，还原工业液压阀块的真实外观；电磁驱动部件的外壳采用黑色工程塑料材质，表面添加细微的磨砂纹理；金属阀芯、端盖、紧固件采用抛光镀锌钢材材质，呈现明亮的金属反光；端部的调节部件采用黄铜材质，突出其功能标识属性。渲染时采用柔和的工业产品布光方案，通过多角度光源展现阀组的结构层次，添加柔和的地面反射效果提升作品的真实感，同时通过半透明辅助展示的方式，隐式呈现阀块内部的油道连通逻辑，让观看者能够清晰理解阀组的工作原理。该阀组为多联式集成设计，可同时控制多组液压回路的通断与流量调节，集成化的设计大幅减少了管路连接带来的泄漏风险，缩小了安装占用空间，电磁驱动的设计可实现电控自动化操作，能够广泛应用于工程机械、重型设备的液压控制系统中，建模成果可用于液压系统的方案展示、装配教学、结构优化参考等场景。
