带操作手柄法兰式工业控制阀三维结构

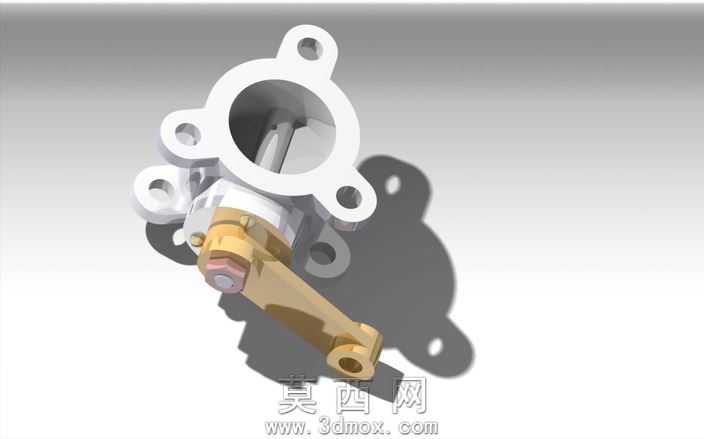

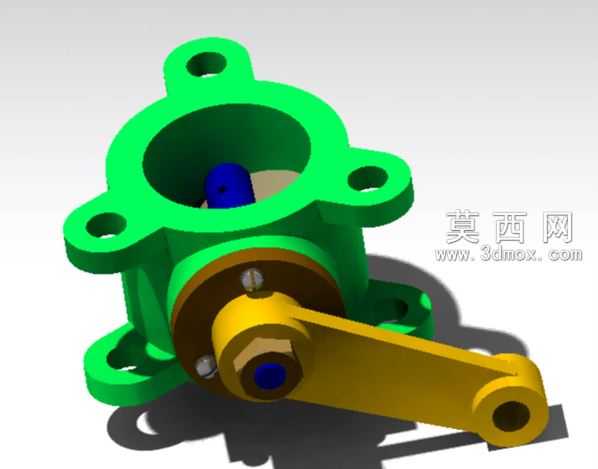

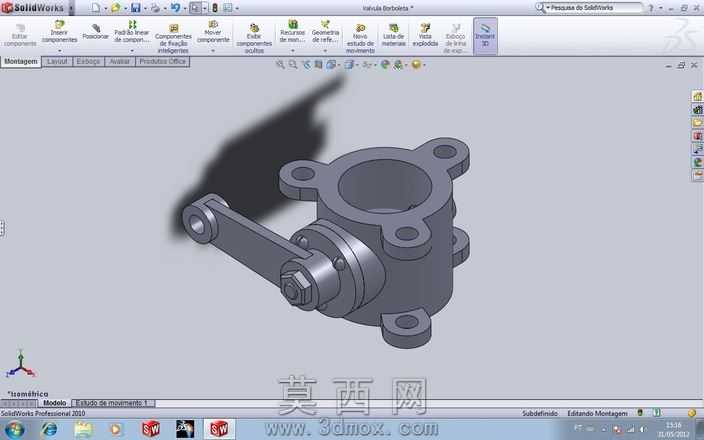

本作品为工业管路控制用阀门的三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用自顶向下的设计思路，先完成整体功能布局的框架搭建，再逐步拆分细化各个零部件的结构细节，确保各部件装配关系符合机械设计公差要求。建模阶段首先构建阀门的主体阀体部分，针对阀体上带安装孔的多耳法兰结构，通过草图绘制法兰端面轮廓、拉伸生成主体壁厚，再对安装孔进行阵列排布，保证各个安装孔的位置度符合管路法兰对接的通用标准，阀体内部的流道部分采用曲面切除的方式完成，精准还原流道的过渡圆弧结构，避免流体通过时产生不必要的压损。其次完成阀芯与密封组件的建模，阀芯与阀体的配合面严格按照密封配合的尺寸公差进行参数化绘制，确保虚拟装配时不存在干涉问题，密封件的结构还原了工业阀门常用的密封形式，贴合实际应用中的密封需求。操作手柄部分采用实体建模结合倒角、圆角处理，还原手柄的握持操作结构，手柄与阀芯的连接部位做了防转结构的细节还原，保证扭矩传递的结构合理性。材质与渲染阶段，针对不同零部件赋予对应工业材质：阀体部分赋予铸铝哑光金属材质，还原铸件的细微颗粒质感；操作手柄赋予黄铜金属材质，调整金属粗糙度参数模拟铜件的温润金属光泽；密封组件赋予深色橡胶材质，调整漫反射与高光参数还原橡胶的哑光弹性质感；紧固件部分赋予镀锌钢材质，模拟标准件的金属亮面效果。渲染时采用工作室三点布光方案，主光源从斜上方投射，打出模型的主体明暗关系，辅助光源补充暗部细节避免死黑，背光源勾勒模型轮廓边缘，同时添加柔和的地面阴影，增强模型的立体感与真实感，渲染输出的效果图清晰展现阀门各个部位的结构细节与材质差异。整体模型完整还原了该类法兰式手动阀门的全部结构特征，各部件可拆分用于装配演示、结构校核等场景，建模过程中所有特征均保留参数化历史记录，可根据实际管路通径、压力等级的需求快速调整尺寸参数，适配不同的工业应用场景，模型的结构设计完全符合手动控制阀的工作原理，扳动手柄即可带动阀芯转动实现管路的通断控制，各运动部件的活动行程均做了限位结构的还原，贴合真实阀门的操作逻辑。
