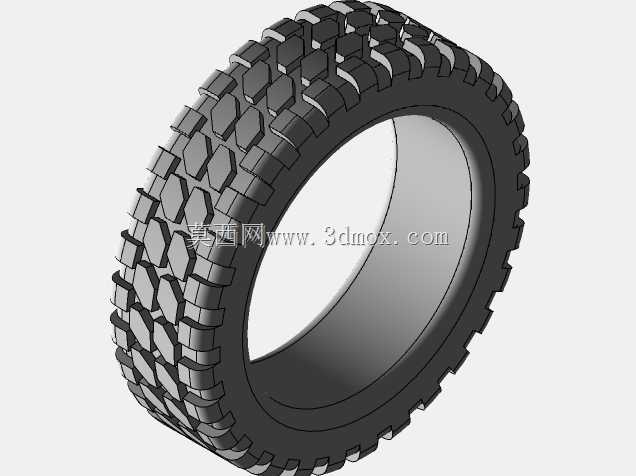

越野车辆块状花纹橡胶轮胎结构

　　该轮胎结构主要面向非铺装路面、工地短途转运、小型越野车辆及教学演示中的行走系统设计。胎面采用连续环状橡胶主体，外侧布置交错块状花纹，花纹块之间保留较深沟槽，使轮胎在泥土、碎石、草地或湿滑地面滚动时能够快速排出夹带物，降低花纹沟被泥块填满后打滑的风险。与普通公路胎相比，这种块状花纹的边缘数量更多，车辆起步、制动和转向时，花纹块可从多个方向切入松软路面，提供附加抓附力。

　　从建模思路看，整体先以回转体确定轮胎的基本环形轮廓，再围绕圆周方向阵列胎面花纹。胎冠区域花纹块尺寸较大，承担主要接地载荷；靠近胎肩位置的花纹逐渐向外延展，形成明显的肩部咬合齿。这样的布置既保证胎面中部具有连续承载面积，又让胎肩在低气压、大侧偏或越障时参与抓地。花纹块并非简单矩形凸起，而是按行列错开，并在块体边缘设置倒角和过渡面，能够减少尖锐棱边在受载时的应力集中，也更接近真实橡胶轮胎硫化成型后的外观。

　　轮胎内侧为光滑轮辋配合面，建模时需重点控制内孔直径、胎圈宽度和轴向安装边界。内孔圆柱面用于与轮辋外圈贴合，两侧胎圈位置承担充气后向轮辋凸缘传递张力的作用；若后续装配轮辐或轮毂，应保证轮辋外径、胎圈座宽度与轮胎内轮廓一致，避免出现干涉或轴向定位不足。轮胎断面宽度决定车辆轮距布置和挡泥板空间，外径则影响离地间隙、传动比匹配以及车速计算。对于小型设备，还需要校核转向时轮胎与车架、悬架摆臂、制动部件之间的最小间隙。

　　在实际用途上，该类轮胎并不追求高速铺装路面的低噪声，而是强调复杂地面下的通过性。块状沟槽可以在轮胎压入泥泞路面时容纳变形土体，滚离地面后依靠沟槽开放空间甩出附着物；碎石路面中，较高的花纹块能让胎面避开尖锐石面的连续切削，分散局部冲击。胎肩花纹在车辆爬越侧坡、越过田埂或工地临时道路时作用明显，能够增加横向附着余量，减少侧滑。

　　结构表达上，模型保留了轮胎侧壁的弧形过渡。侧壁从胎圈向胎冠逐渐增厚，既形成充气承压所需的柔性曲梁，也为轮辋安装留出退让空间。胎面花纹深度、块体间距和侧壁厚度之间需要平衡：花纹过深会降低胎面刚性并增加滚动发热，花纹过浅则在软质路面上抓地不足；块体过密会影响排泥，过疏又会减小接地面积并加快局部磨损。当前结构通过中等密度的交错花纹块，在承载、抓地和外观完整性之间取得较直观的展示效果。

　　对于三维设计人员，该模型可用于车轮总成装配校核、行走机构运动干涉检查、设备外观方案评审以及轮胎花纹建模练习。装配时应将轮胎内孔与轮辋同轴约束，胎侧对称面与车辆纵向中心面保持规定轮距；若用于工程车辆，还需结合额定载荷、充气压力、行驶速度和路面条件复核轮胎规格。模型的外形尺寸边界主要由外径、断面宽度、内孔直径和胎圈轴向宽度构成，这些参数直接决定轮毂选型、车架开口、转向限位以及整车通过性。
