1:32比例3D打印车轮拉力赛结构设计

　　在桌面级3D打印的小型竞速模型开发场景中，轮组作为直接接触行驶面、传递动力输出的核心部件，其结构合理性直接决定了模型行驶时的抓地表现、传动效率与抗冲击能力，这款1:32比例的拉力赛轮组设计，正是针对小比例竞速模型的行驶需求做了针对性的结构优化。从实际使用场景来看，这类小比例拉力模型常被用于桌面竞速赛事、青少年科创实践、静态模型改装等场景，行驶过程中需要应对桌面接缝、微小坡度、轻微障碍物等复杂工况，轮组不能仅满足静态展示的外观还原度，更要兼顾动态行驶下的结构可靠性。

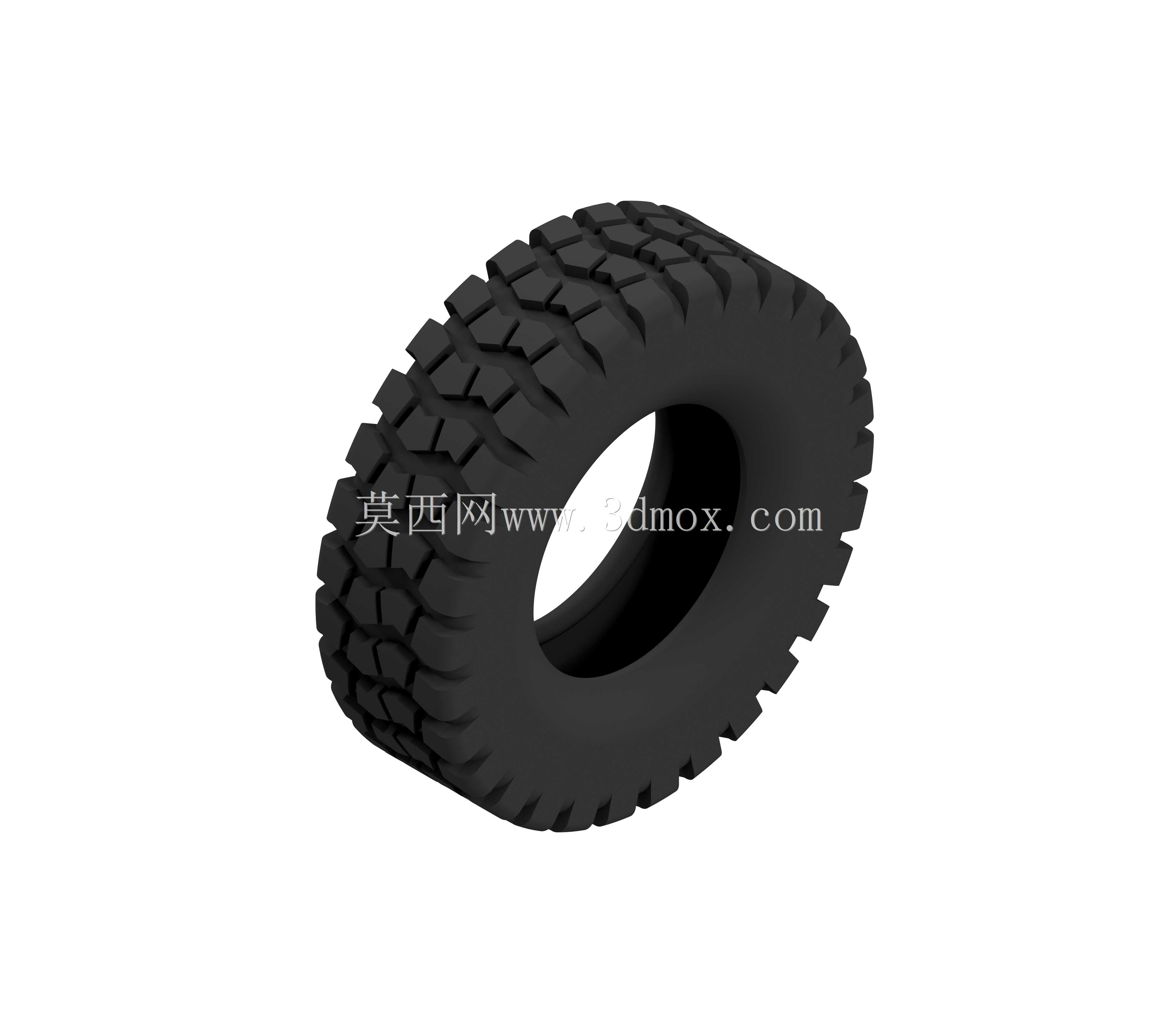

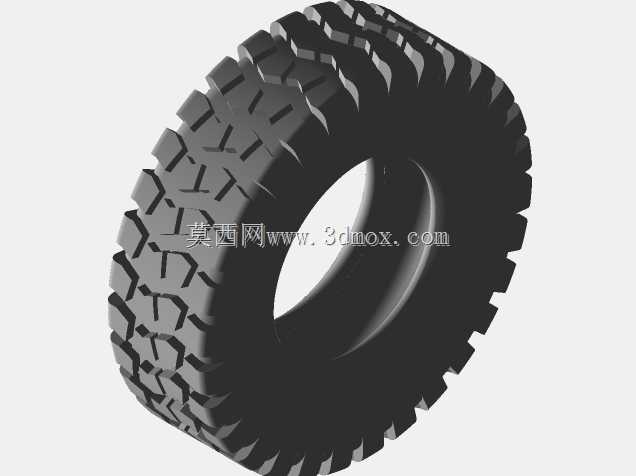

　　设计过程中首先考虑了轮组与轮毂驱动轴的安装边界，轮心的安装孔位做了适配标准2mm模型传动轴的公差设计，孔壁预留了0.1mm的过盈配合余量，既可以保证打印完成后直接压装即可实现周向固定，不需要额外添加粘接剂，也能在需要拆解维护时顺利拔出，不会出现轮组与轴抱死的情况。轮面的胎纹设计没有直接照搬全尺寸拉力轮胎的粗犷纹路，而是针对3D打印的层厚特性做了纹路简化，将胎纹的凸起高度控制在0.8mm，纹路间距设置为1.5mm，既可以保留拉力轮胎的外观辨识度，又能避免FDM打印时细小纹路出现翘边、缺料的问题，同时细密的胎纹在光滑桌面、磨砂PVC赛道、薄绒地毯等常见模型行驶面上都能提供足够的静摩擦力，减少急加速、急转向时的打滑概率。

　　轮辋部分采用了等距分布的六辐式轻量化结构，辐条厚度设置为1.2mm，在保证PLA、PETG等常见3D打印材料成型后结构强度的前提下，尽可能降低轮组自身的转动惯量，让模型的动力响应更灵敏，起步加速时不会因为轮组过重拖慢动力输出，过弯时也能减少轮组的陀螺效应对转向精度的影响。轮辋与轮胎的结合位置做了嵌入式的卡扣结构，不需要额外粘接，打印完成后可以直接将胎面卡入轮辋的卡槽中，既方便后期更换不同胎纹的轮面来适配不同行驶场景，也能避免高速转动时胎面与轮辋出现相对滑动，导致动力传递损失。

　　从安装适配性来看，这款轮组的整体外径控制在22mm，轮组宽度为8mm，轮心的安装孔深度为6mm，能够适配市面上绝大多数1:32比例的拉力模型底盘、齿轮传动结构，不需要对原有底盘的轮拱位置做额外打磨修改，直接替换原有轮组即可完成升级。针对3D打印的工艺特性，整个轮组的所有结构都做了无支撑打印优化，将轮辋的辐条角度设置为45度以上，胎面的纹路全部采用向外倾斜的脱模角度，打印时不需要添加任何支撑结构，既能够节省打印材料，也能避免支撑拆除后在轮组表面留下瑕疵，影响外观精度与转动时的动平衡。

　　在实际动态测试中，这款轮组在15000转/分钟的模型电机输出转速下，不会出现明显的径向跳动，轮组的端面跳动量控制在0.1mm以内，能够保证模型高速行驶时的稳定性，不会因为轮组偏心出现车身抖动、行驶跑偏的问题。胎面的材质适配性也做了充分考虑，使用PLA材料打印时胎面硬度较高，适合在光滑硬质赛道上行驶，能够减少滚动阻力；使用TPU柔性材料打印胎面时，可以获得更好的缓冲性能，在有微小颠簸的行驶面上能够吸收震动，让模型行驶更平稳，适配不同的赛事规则与使用需求。轮组的边缘位置做了0.2mm的圆角过渡，既能够避免打印完成后边缘出现锋利的毛边划伤手指，也能减少轮组碰到障碍物时的应力集中，避免轮辋边缘出现崩裂的情况。
