带内部容纳空腔的龙珠创意结构件

　　在日常做非标趣味工装与教学演示件的过程中，这类带内部住房空间的球形龙珠结构，常被用来做机构运动演示、收纳式文创摆件以及多腔体装配逻辑的练习载体。拿到这个结构件时，首先要处理的不是外球面的光顺度，而是内部空腔与外部球壳之间的壁厚分配——球壳不能做薄，薄了在3D打印或者数控铣削完成后，内腔转角位置容易出现应力集中，拿在手里按压就会出现局部凹陷；也不能盲目加厚，壁厚过大不仅会让整体重量飙升，还会挤占内部预留的住房空间，让原本要布置的微型隔间、通道失去装配余量。

　　从实际使用场景来看，这类球形空腔件可以放在教学实验室里，用来讲解中空壳体的抽壳思路、多实体布尔运算的配合关系，也能作为文创展台上的可拆卸展示件，把球体沿预设分型面拆开后，内部错落的小空间就能完整露出来，参观者可以直观看到封闭外形内部的结构排布。做结构设计时，外球面优先采用整球基准来定位，所有内部隔墙都从球壳内壁向内延伸，隔墙和外壁交接的位置全部做圆角过渡，避免直角处堆积残余应力。如果后续要走数控加工路线，球体的装夹不能直接用三爪卡盘硬夹球面，需要提前在分型面位置预留工艺凸台，或者做配套的仿形工装，把球体贴在仿形窝内定位，否则精加工外圆时很容易出现夹持变形，拆夹后球面圆度超差。

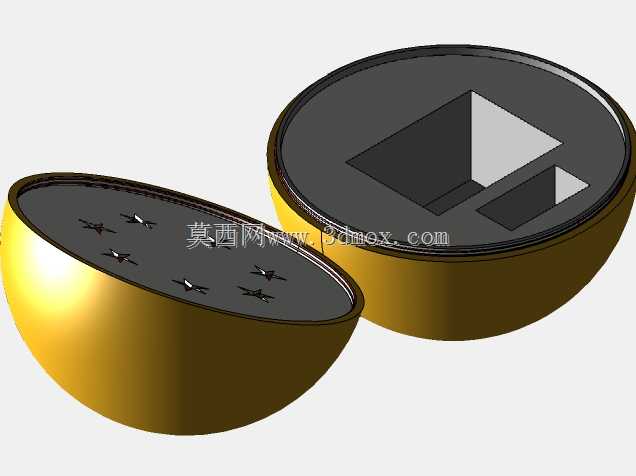

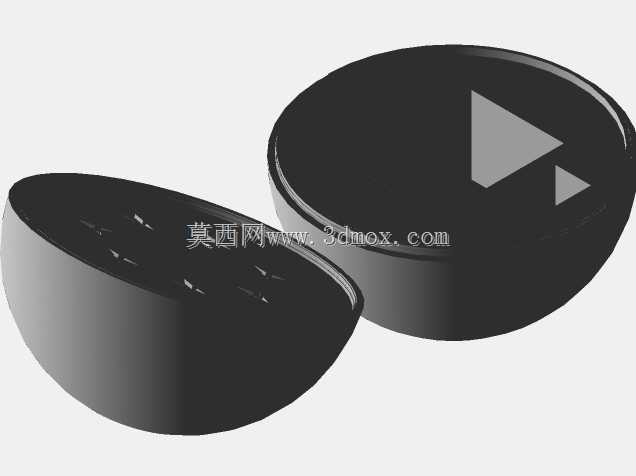

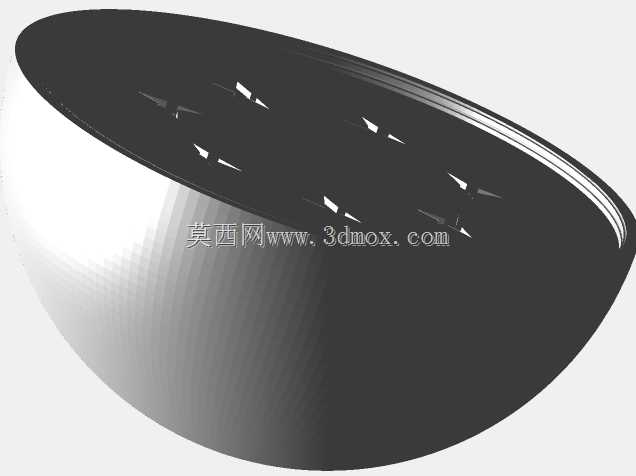

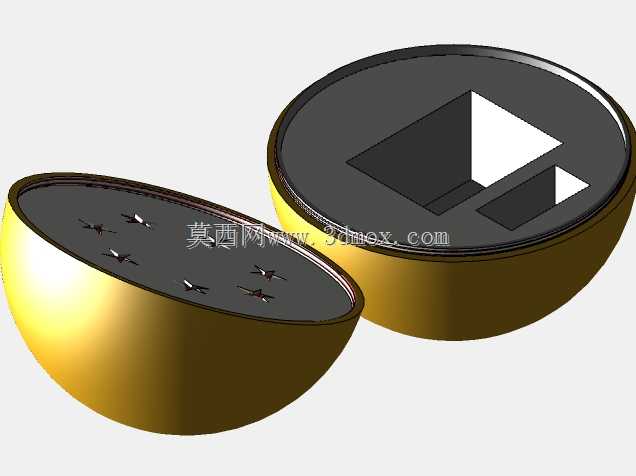

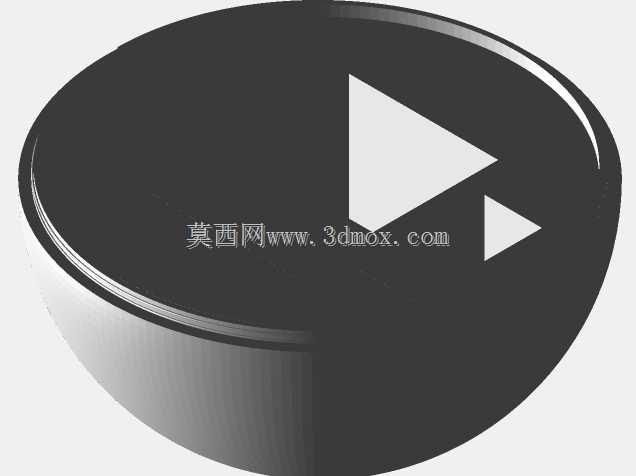

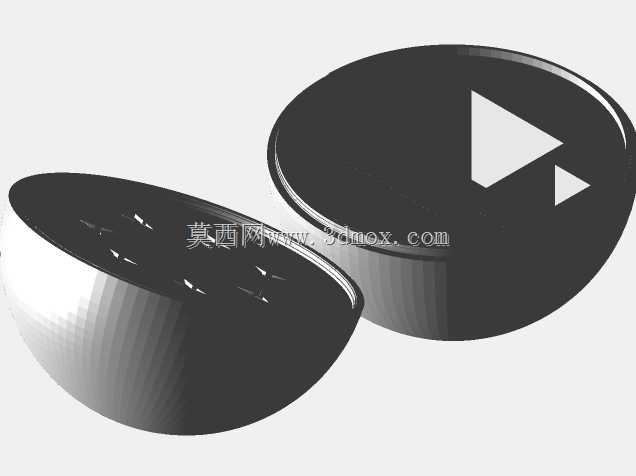

　　内部的住房空间排布没有采用均匀分割的方式，而是顺着球体径向的可用空间错落布置，靠近球心的位置预留出连通各个小隔间的主通道，通道宽度要保证后续如果要放入微型装饰件或者小功能模块时，手或者镊子能够顺利伸入；靠近球壳内壁的隔间则顺着球面弧度做适配，隔墙的高度不需要完全顶到对侧壳壁，留出部分通透区域，既可以减轻整体重量，也能让拆开后的内部空间视觉上更舒展。尺寸边界方面，整体外轮廓以球形为基准，所有内部结构都不能超出球壳内壁的安全壁厚线，分型面选择在球体最大直径的赤道位置，这个位置拆分后上下两个半壳的对接面积最大，配合时定位更稳，对接止口做在半壳的结合面上，止口的配合间隙留0.1到0.2毫米，既保证拼装时能够顺畅扣合，又不会出现配合过松、上下半壳错位的问题。

　　如果选用熔融沉积3D打印工艺制作，摆放时要把两个半壳的分型面朝下贴在打印平台上，这样内部隔墙的支撑量最少，球面的层纹也会沿着圆周方向分布，后期打磨抛光时更容易获得光顺的外表面；如果是用机床做铝件切削加工，就要先把方料铣出大致半球轮廓，再进行内腔粗加工，粗加工后留0.3毫米左右的精加工余量，先做一次去应力时效，再精加工内腔和外球面，避免材料内应力释放后零件变形。设计过程中还要考虑开合的使用体验，上下半壳的扣合位置不能设置在薄壁区域，要把卡扣或者定位磁石的安装座做在隔墙和外壁交汇的厚实部位，保证反复开合的时候安装座不会开裂。整个结构没有复杂的传动配合，核心难点在于中空壳体的壁厚控制、内部空间的合理排布以及加工装夹的工艺预留，把这几个点处理到位，不管是做演示教具还是创意摆件，都能兼顾结构强度和内部空间的展示效果。
