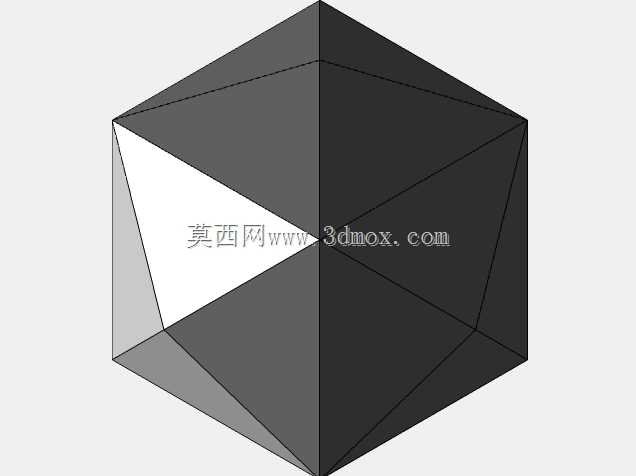

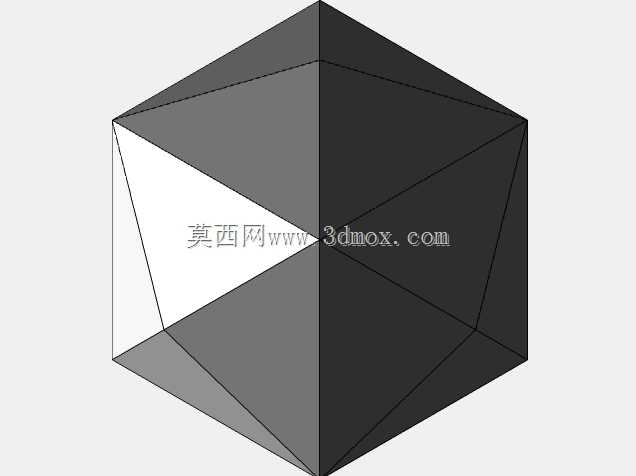

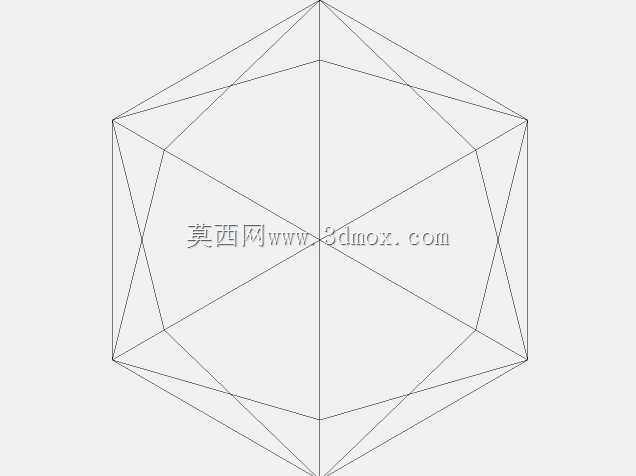

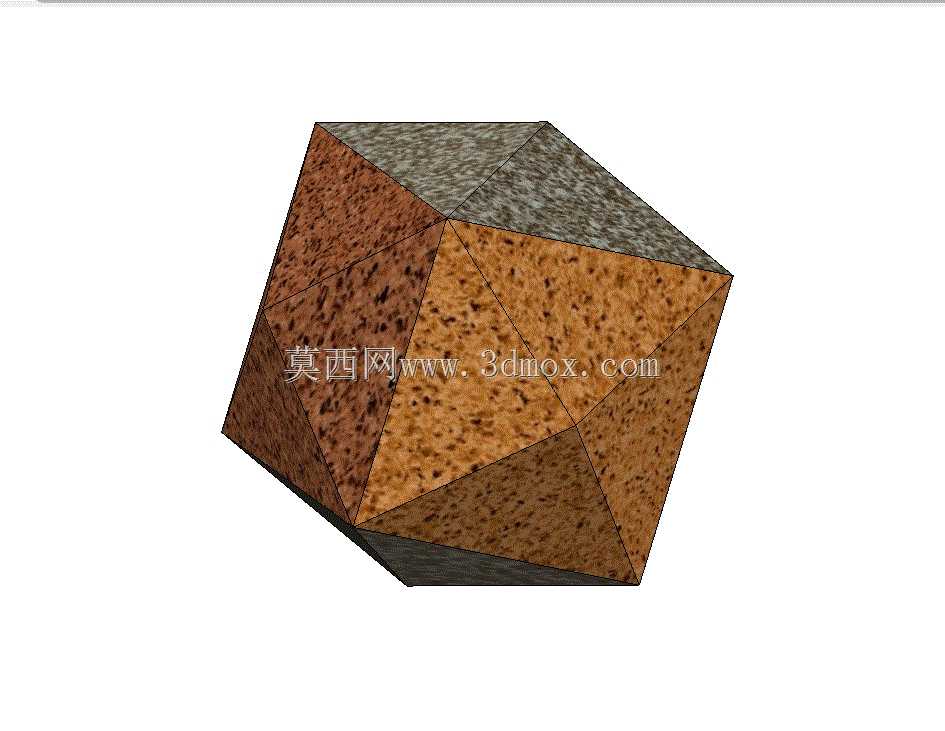

加泰罗尼亚多面体正四面体几何造型

　　这套几何造型的建模工作，最初是在车间做五轴加工中心后置验证时立项的——当时我们需要一批边界条件极端、曲面拓扑连续但棱线交汇关系复杂的标准测试件，用来校验CAM软件对多面体相交棱的刀路计算精度，以及五轴摆头在小角度陡变面之间的换向平顺性，常规的方块、圆柱测试件只能验证三轴平面与圆弧插补，遇到多面交汇的顶点区域，刀路容易出现过切、抬刀冗余或者摆轴角度突变超程的问题，而这类正四面体衍生的加泰罗尼亚固体，所有面的法向夹角分布均匀，顶点处的棱线交汇角度没有重复，刚好能覆盖加工中绝大多数的空间姿态切换场景。

　　从结构设计逻辑来看，这个几何体并非简单的正四面体拉伸或者布尔运算产物，它属于对偶阿基米德立体的加泰罗尼亚固体范畴，所有的面都是全等的三角形，相邻面之间的二面角完全一致，不存在普通拼接多面体面型大小不一、法向偏差的问题。建模时首先要锁定外接球的基准球心，所有顶点的坐标都基于球心做空间极坐标换算，保证整个几何体的质心和外接球心完全重合，这一点在后续做动平衡测试、3D打印摆放或者装夹找正的时候非常关键：如果质心偏移，五轴转台带动工件旋转做连续曲面加工时，会产生附加的离心载荷，轻则影响表面加工纹路的一致性，重则导致工装夹持松动。

　　实际在工艺端使用的时候，这个几何体的应用场景远不止CAM刀路验证。在光学扫描检测领域，它可以作为标准标定件，用来校验结构光三维扫描仪的多面拼接精度——因为扫描仪对不同倾斜角度的表面反射率捕捉能力存在差异，这个几何体各个面朝向空间不同方位，一次扫描就能同时采集到正对镜头、大倾角侧对镜头、接近掠射角度的所有表面数据，比对扫描生成的点云和原始数模的偏差，就能快速判定扫描仪在全角度范围内的测量误差，不需要反复摆放多个不同角度的标准块。在教学实训场景里，这个模型也常用来给刚接触空间几何的数控专业学员做识图训练，让学员理解空间多个平面相交时，棱线的投影关系、二面角的计算方式，以及如何在工装夹具上找正一个没有规则基准平面的异形工件：加工时不需要提前预制工艺凸台，只需要用三爪卡盘夹持几何体预先留出的工艺柄，找正外接球的球心作为工件坐标系原点，所有面的加工尺寸都可以通过球心到各个面的垂直距离做尺寸链换算，不需要逐个面对刀，大幅降低了异形件的对刀耗时。

　　从外形尺寸与安装边界的角度考虑，这类测试件在建模时通常会把外接球直径控制在100mm到150mm区间，这个尺寸区间刚好适配常规五轴加工中心的工作台行程，也不会因为尺寸太小导致棱边加工后倒角占比过大，丢失几何特征；同时几何体底部预留的装夹夹持段直径不小于20mm，保证卡盘夹持时的接触面积足够，铣削加工时的切削颤振可以被夹持段完全吸收。如果是用作3D打印的成型测试件，整体高度会控制在成型仓有效高度的三分之一以内，摆放时让其中一个棱边平行于铺粉辊的运动方向，避免大角度悬垂面需要添加大量支撑，既可以测试打印机对小角度悬垂面的成型能力，也能减少后续支撑去除的工作量，保证各个三角面的表面纹理完整，用来对比不同打印参数下的表面成型质量。

　　在结构特性上，这个几何体所有棱线的长度一致性公差可以控制在0.02mm以内，相邻面的二面角偏差不超过0.05度，这种高精度的几何特征，也让它可以作为装配机器人的手眼标定靶件：机器人末端搭载探针触碰各个三角面的表面，采集多个不同姿态下的触点坐标，就能快速解算出机器人末端工具和工件坐标系之间的位姿转换矩阵，相比平面标定板，它不需要机器人变换大量的外部姿态，一次装夹就能完成全参数标定，在自动化产线的现场调试中能节省大量停机校准时间。建模过程中还要注意所有三角面的曲面拓扑必须完全缝合，不能出现微小的缝隙或者重叠面，否则导入CAM软件做刀路计算时，容易在缝隙处生成碎刀路，或者导入有限元分析软件做网格划分时，在棱线交汇位置产生畸形网格，影响后续的力学仿真或者加工流程的顺畅性。
