CA6140车床光学限位开关90度直角安装支座

　　在普通卧式车床的数控化改造与行程保护加装工作中，限位检测元件的安装往往是最容易被忽视却又直接影响整机安全的环节。CA6140作为车间保有量极大的一款普通车床，其溜板箱沿床身导轨做纵向进给、刀架做横向进给时，原机依靠机械挡块实现硬限位，一旦操作者忘记退刀或进给离合器失灵，溜板箱极易撞击主轴箱或尾座，造成丝杠、光杠甚至导轨面的损伤。为这类老设备补装光电式限位开关，需要一个既能贴合机床原有安装基面、又能让光电开关检测面正对运动挡片的过渡支座，本件90度直角支撑正是围绕这一实际需求完成的结构设计。

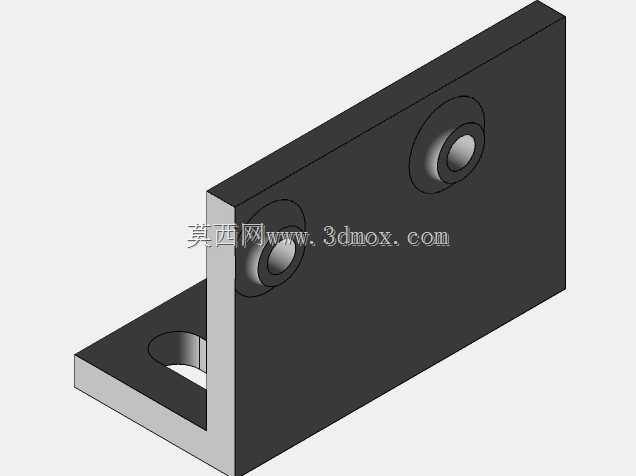

　　从整体构型看，该支座采用经典的L型角板结构，由一块竖直立板与一块水平底板垂直相交而成，两板交接处保留了实体直角而非挖空，这一处理在受力上十分关键。光电限位开关虽然本体重量不大，但车床工作环境中存在持续的切削振动，溜板箱快速移动时挡片扫过开关检测区还会带来轻微气流冲击与偶发碰撞，立板与底板之间若仅靠折弯薄壁连接，长期使用后焊缝或折弯圆角处容易出现疲劳裂纹。实体直角过渡相当于在根部增加了一条加强筋，使整个支座的悬臂刚度显著提升，开关检测面在振动工况下不会发生肉眼可见的抖动，避免光电信号因检测距离波动而误触发。

　　立板面上加工有两个同轴的沉孔座，孔位呈上下排布，用于穿装固定光电开关的紧固螺钉。沉孔的设计有两层用意：其一，螺钉头沉入板面之后，立板外侧保持平整，开关本体贴板安装时不会被螺钉头干涉，贴合面能够完全靠实；其二，两个孔位的中心距经过匹配，对应常见圆柱形光电开关本体上的安装螺母间距，开关从立板背面穿入后，前方用两颗锁紧螺母夹紧，检测端朝向机床运动部件一侧。水平底板上则开设有一个长圆形（腰形）安装孔，这是整个支座在安装边界上最具实用性的一处细节。腰形孔允许支座在床身导轨侧面的T型槽或预制螺孔上做一定范围的位置滑移，调试时可以根据实际触发点前后微调开关位置，待挡片遮挡光路的触发时机确认无误后再拧紧固定螺栓，无需在床身上重新配钻孔位，对老机床漆面与导轨防护罩的破坏降到最低。

　　尺寸边界方面，立板高度以能够容纳两颗开关安装螺母、并让光电开关圆柱本体完全处于立板投影范围内为原则，避免开关尾部接线端悬伸过长被飞溅切屑剐蹭；底板伸出长度则兼顾腰形孔的调节行程与支座抗倾覆能力，底板下表面为精加工基准面，安装时与床身附带的安装小平台或磁力座基面贴合，保证立板检测面与运动方向垂直。两板厚度选取偏厚重，这在机床附件设计中属于保守但可靠的做法——车间现场的铸铁件磕碰、扳手误击十分常见，单薄钣金支架一次碰撞就会变形失准，而厚实的角板即使受到轻微撞击，孔位垂直度也能保持，后期维护校准工作量大幅减少。

　　从功能特性上讲，这个支座承担的是“位置基准转换”的作用：光电开关需要一个稳定的静止参照，而被检测的挡片随溜板箱运动，支座把开关的检测轴线精确布置在挡片运动轨迹的法向上，使挡片经过时能够可靠遮挡光路。90度直角构型同时解决了两个方向的安装矛盾——底板利用水平方向的安装面固定，立板提供竖直方向的开关承载面，两件互相垂直的加工面一次装夹即可铣削保证垂直度，工艺性良好。表面处理上，这类支座通常做发黑或喷塑处理，黑色外观在车床切削液喷淋、油污浸润的环境下不易显锈，也与图中所示的深色涂装状态一致。

　　在实际选型应用中，结构工程师拿到这类支座模型后，首先要核对的是立板两孔的中心距与所用光电开关的安装尺寸是否匹配，其次确认底板腰形孔的宽度对应现场安装螺栓的规格，再根据溜板箱上挡片的安装高度反推支座整体高度是否需要加高或减薄。由于模型为完整的实体建模，立板孔、底板腰形孔、根部圆角均已按加工特征做出，导入装配环境后可以直接与光电开关标准件、床身安装板进行干涉检查，验证开关尾部接线插头在全行程内是否与拖链、油管发生空间冲突。这类看似简单的角板件，恰恰是机床改造现场用量最大、最考验安装细节的基础附件，把孔位、调节量、刚度这三件事做扎实，整套限位保护系统才能在长期振动环境下稳定服役。
