槽型光电式位置限位感应构件

　　在普通车床数控化改造以及各类自动化进给机构里，行程末端的位置反馈往往不直接依赖机械撞块压合微动开关，而是采用非接触式的光电限位方案，这套槽型光学限位构件正是为CA6140这类卧式车床溜板箱移动边界检测而设计的感应单元。从整机布局来看，它通常安装在床身导轨的两端预设工位，随溜板移动的遮光挡片会从构件中部的通槽内穿过，当挡片完全遮断槽内红外发射端与接收端之间的光轴时，内部电路即刻输出电平翻转信号，数控系统或PLC接收到该信号后便切断进给轴的驱动输出，同时触发反向退刀或急停逻辑，避免刀架超程撞击尾座或卡盘。

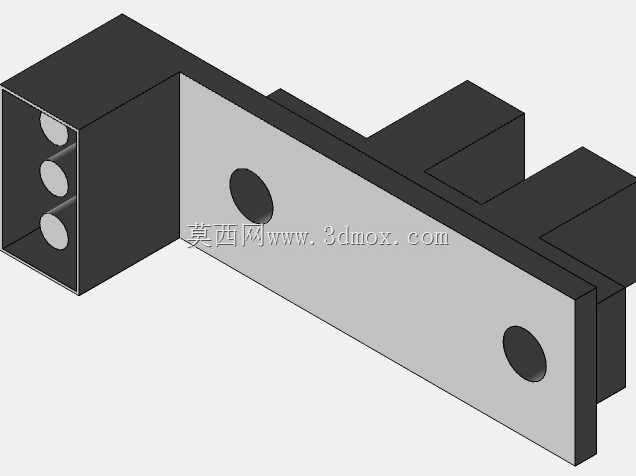

　　构件主体采用长条形板式基座搭配两端凸起的U型遮光壳体结构，这种布局把红外发射管与接收管分别封闭在槽口两侧的黑色壳体内，壳体侧壁预留的三个圆形孔位对应光路校准孔与电路板固定孔，既可以阻挡车间环境里的切削液飞溅、铁屑粉尘直接污染光学镜片，也能屏蔽车床周边照明灯光、焊接弧光对接收管的杂光干扰。中间外露的金属安装板上开设两个沉头安装孔，孔位沿板长方向对称分布，安装时可直接通过内六角螺钉固定在床身铸造基面或焊接支架上，沉孔设计保证螺钉头部完全沉入板面以下，不会凸出干涉溜板随动挡片的通行路径。

　　从安装边界角度考量，该构件的整体厚度控制在较薄的区间，基座板宽度适配标准车床导轨侧面的安装空间，两端凸起的光电壳体高度一致，中部通槽的开槽宽度预留了充足的挡片穿行余量，即便溜板在高速移动中存在小幅振动或导轨间隙带来的横向窜动，随动挡片也不会刮蹭槽体内壁。现场布线时，三根圆形出线孔对应电源正、信号输出、电源负三根芯线，线缆从壳体侧孔引出后可沿床身走线槽收纳，避免被移动的拖链拉扯。

　　设计思路上，这套构件没有采用一体化全密封外壳，而是把光学感应头与安装基板拆分为两个功能区域：黑色壳体部分专注光路防护与元件容纳，金属基板部分承担安装定位与结构刚性，这种拆分既降低了整体注塑成型的模具复杂度，也让安装面的平面度可以通过机加工单独保证，安装后光轴的平行度不会因基板变形出现偏移。在实际选型配对时，配套的遮光挡片需要伸入槽口深度达到光轴中心线以下，挡片厚度不宜过厚，边缘做倒角处理可以保证切入光轴时信号触发的边沿干脆，不会出现半遮挡状态下的信号抖动。

　　在车床的日常运行场景中，这类光学限位相比传统机械行程开关拥有更长的无故障运行周期，不存在机械触点反复撞击后的弹性疲劳与接触氧化问题，触发重复精度可以控制在丝级，完全满足数控车床回零参考点定位、软硬限位双重保护的使用需求。构件的安装孔距兼容常规机床附件的安装孔位规范，改造旧机床时无需在床身上重新配钻大量孔位，直接替换原有机械限位支架即可完成升级，维护时仅需定期擦拭槽口内积存的少量油雾灰尘，就能长期保持光路通断判断的可靠性。
