桌面多接口线缆收纳理线盒结构

　　该结构面向工位桌面、设备调试台、小型控制柜外侧以及影音展示台等线缆密集场景，重点解决电源线、视频线和外设连接线在有限平面内交叉、垂落、拉扯和误碰的问题。实际使用中，计算机主机、显示器、测试仪器或演示设备往往同时引出HDMI、VGA、DVI和交流电源等多种线缆，若直接堆放在桌面后方，不仅影响检修识别，也会在移动设备时造成接头受力。理线盒以封闭盒体作为线缆过渡与暂存空间，前面板按接口类型开设矩形插拔区域，使线缆输入端能够按功能分区进入盒内，输出端再从另一侧整理引出，减少不同用途线缆在同一通道内无序缠绕。

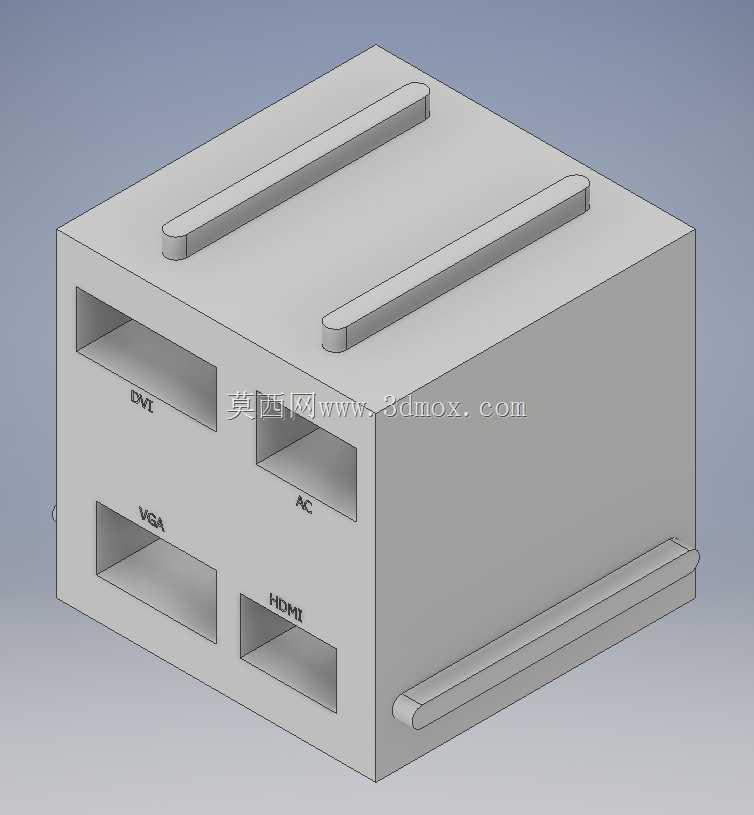

　　从结构思路看，盒体采用近似长方体的薄壁壳体形式，正面保留DVI、VGA、HDMI和AC等接口位置，开孔边缘形成明确的插拔导向边界。接口标识直接布置在对应开孔附近，便于装配和日常维护时快速辨认线路走向。盒体顶部设置两条凸起的长条结构，既可作为线缆缠绕、承托和限位的辅助部位，也能增强顶面的抗弯刚度；底部外侧延伸出条形边肋，使盒体放置在桌面或安装板上时具有更稳定的接触边界，同时减少底面大面积贴合造成的滑动和磨损。侧板与面板之间以规整折边和直角过渡为主，这种形式适合板材折弯、塑料注塑或3D打印后装配，结构简单，后期修改开孔位置也较方便。

　　在功能组织上，该产品并不追求复杂的自动收卷机构，而是通过盒内空间、面板开孔和外部束带位的组合完成理线。多余长度的线缆可以在抬高的条带区域有序盘绕，短线缆则直接穿过盒体，避免接头处承受拉力。与完全密封的收纳盒相比，前面板开孔让常用接口保持可见、可插拔；与开放式挂钩相比，盒体又能把大部分线缆隐藏在内部，降低灰尘积聚和外力勾挂风险。对于需要频繁更换演示设备的会议室、教学工位或维修台，这种开放式接口与封闭收纳结合的方式更符合实际操作习惯。

　　外形边界设计强调桌面占用的可控性。盒体长宽比例接近常规小型集线设备，能够放置在显示器下方、设备台架后侧或工作台边角；四英寸级别的主体尺度为多接口并排布置提供了足够面板宽度，同时不会侵占键盘、鼠标和工具放置区域。0.25英寸级别的延伸束带结构尺寸较小，既能包裹和约束线缆，又不会在盒体外侧形成突出过高的障碍。安装时无需复杂预埋件，平放即可使用；若需固定在台板或支架侧面，也可利用底部边肋和侧面平整区域增加螺钉孔、胶粘座或扎带固定位。

　　建模时应优先保证前面板开孔与接口插头的实际插拔包络，开孔不能只按线材外径处理，而要考虑插头外壳、手指操作空间以及线缆弯曲半径。HDMI、VGA和DVI接头宽度、高度和锁紧方式不同，相邻开孔之间需保留足够壁厚，防止插拔时互相干涉。AC输入区域应与弱电视频线保持结构分区，盒内可根据需要增加隔板或线卡，使强电与弱电线缆在盒内保持明确路径。顶部条带与盒体连接处应设置圆角或加强过渡，避免盘绕线缆时在根部产生应力集中；底部承托边肋则需控制高度，既要形成稳定支撑，又不能让盒体底面与桌面之间形成过大缝隙而积灰。

　　整体来看，该理线盒结构把接口识别、线缆隐藏、余量盘绕和桌面固定四个需求合并在一个紧凑壳体中，适合作为办公设备、实验台和展示系统的外围布线附件。其结构没有复杂运动部件，维护重点在于开孔匹配、走线分区和固定可靠性，后续可根据具体设备接口数量扩展面板孔位，或在盒内增加可拆卸理线架，以适应不同工位的线缆规模。
