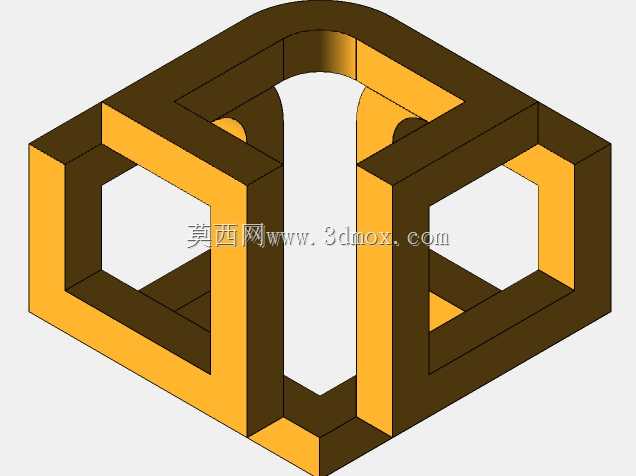

等边长厚壁镂空立方框架结构件

　　在普通车床周边的工装排布、工位教学演示以及小型定位夹具的搭建场景里，这类规整的立方镂空框架属于非常典型的基准类结构件。它没有复杂的曲面特征，全部由等截面的直边方条拼接围合而成，六个面均留出方形通腔，既保留了立方体整体的外形轮廓，又通过中空镂空的方式大幅削减了实体材料的占用，在保证基础刚性的前提下把整体重量控制在很低的水平。

　　从实际加工落地的角度来看，该构件每一侧的外轮廓边长统一为60毫米，组成框架的每一根边条厚度均为10毫米，所有棱边的截面尺寸完全一致，没有出现变截面、局部加厚或者异形凸起的结构。这种全对称的尺寸设定，首先给下料环节带来了极大便利：如果采用金属板材焊接成型，只需要裁切出12根长度统一的方条，按照立方体的12条棱边位置组对即可，不需要针对不同位置的杆件单独编制下料尺寸，备料时的物料种类可以压缩到最少，车间排产时几乎不会出现错料、混料的问题。如果采用3D打印或者铸造成型，均匀的壁厚也能让冷却或者固化过程的收缩率保持一致，不会因为局部壁厚差过大产生内应力集中，成型后各个面的形位公差更容易保证。

　　在CA6140这类普通卧式车床的配套工装体系中，这类框架件常被用作工位上的基准垫块、刀具预调的对比样块，或者是初学者练习机床坐标系认知的示教模型。车床加工时很多装夹操作都需要操作者快速建立三维空间的方位感，六个面完全通透的立方框架可以让操作者从任意角度观察到X、Y、Z三个轴向的对应关系，比起实心方块，镂空结构不会遮挡视线，演示走刀路径、讲解坐标系偏移的时候，学员可以直接透过框架看到内部刀具和工件的相对位置，教学演示的直观性要强很多。

　　结构设计的思路完全围绕“对称、易加工、高辨识度”三个核心点展开。整个构件没有设置额外的安装孔、螺纹孔或者外接凸缘，所有边条在转角处直接垂直交汇，相邻两个面的边框在转角位置形成完整的直角封闭轮廓。围合出的六个方形镂空窗口，每个窗口的内净尺寸为外边长减去两侧边条的厚度，也就是40毫米见方，通透的开口尺寸足够大，无论是穿装固定螺栓、布置气动管路，还是在框架内部放置小型传感器、定位销，都有充足的操作空间。很多工位上会把多个同款框架叠摞或者并排拼接，因为外轮廓尺寸完全统一，拼接后相邻框架的外表面可以完全贴合，不需要额外修配接触面，组合成不同高度的支撑座时，整体的平行度和垂直度都能靠构件本身的加工精度直接保证。

　　从安装边界的约束条件来看，60毫米的外廓尺寸属于非常小巧的工位辅件，占用的工作台面积极小，哪怕是车床溜板箱上方的狭小操作空间，也可以轻松放置。10毫米的边条厚度经过实际刚性验证，当框架作为支撑垫块承受垂直方向的压紧力时，边条不会发生明显的挠曲变形，哪怕在上面放置小型卡盘、扳手组套这类常规工装辅具，框架的棱边也不会出现压溃变形。如果采用铝合金材质加工，整体重量仅几百克，操作者单手就可以挪动换位，工位调整的时候非常轻便；如果采用45号钢焊接后做去应力处理，整体刚性还能进一步提升，可以承受更大的夹紧载荷，用作批量加工时的临时定位挡块也完全满足使用要求。

　　在建模环节，这类构件的特征逻辑非常清晰：先绘制单侧的方形边框草图，通过拉伸得到单面带框的板件，再对另外两个正交方向执行同样的拉伸操作，三个方向的边框在棱边位置自动合并为一体，不需要额外做复杂的布尔运算。建模过程中可以直接把边条的壁厚参数设置为全局变量，后续如果需要适配不同的工位空间，只需要修改边长和壁厚两个参数，整个框架就可以全关联更新，衍生出80毫米边长、12毫米壁厚或者其他规格的同系列构件，参数化调整的效率非常高。

　　实际车间使用中，这类镂空框架还有一个很实用的特性：因为六个面全部通透，切削液、铁屑不会在构件内部积存，车床加工过程中溅落到框架上的碎屑和冷却液可以直接从下方的开口漏出，停机清理的时候只需要用气枪吹扫几秒，就可以把附着在边框上的铁屑完全清理干净，不会像实心支座那样存在清理死角，长期在油污、碎屑较多的车床工位使用也不会出现杂物卡滞的问题。框架的所有外露棱边都可以根据使用需求做倒角处理，去除锐边毛刺，避免操作者挪动时划伤手部，细节处理完全符合车间工装的安全使用规范。
