步进驱动Kinect假肢三维扫描装置结构

项目分类:机床 发布时间:2024-03-14 ID:743321
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构
  • 步进驱动Kinect假肢三维扫描装置结构

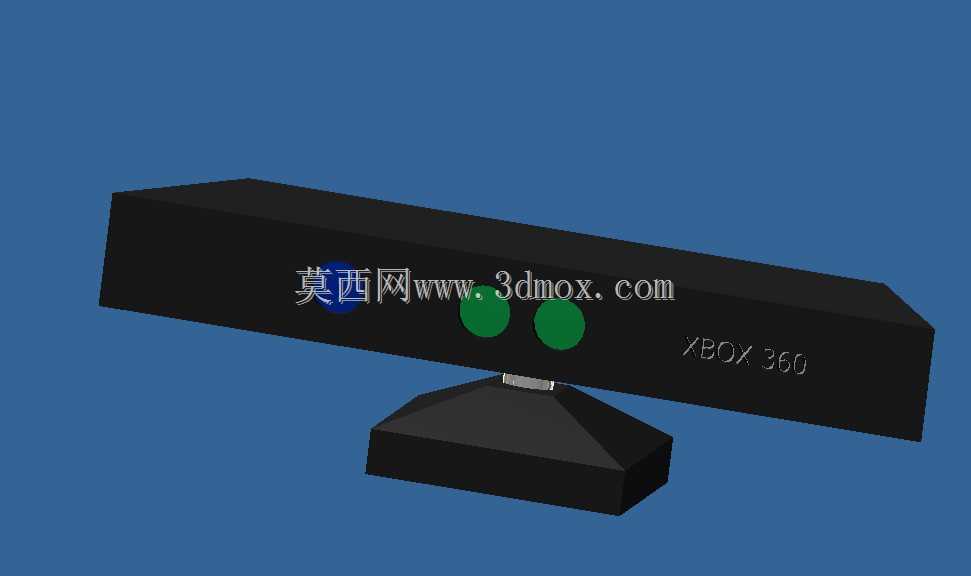

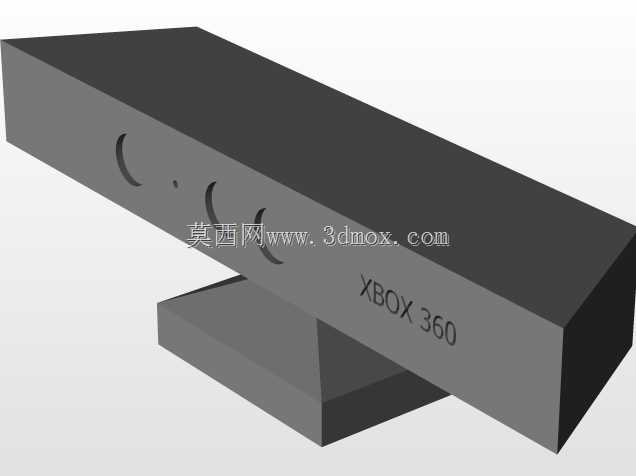

  这套三维结构围绕假肢接受腔、残肢外形以及个性化康复辅具的数字化采集展开,核心思路是把Kinect深度视觉设备与步进电机驱动的运动承载机构结合起来,使扫描对象或视觉采集端能够按照设定轨迹完成多角度数据获取。相比手持扫描方式,机构化采集能够减少操作者抖动、视角遗漏和重复对位问题,尤其适合小批量康复辅具制作、教学实验以及低成本三维测量场景。

  从实际用途看,装置面向的是假肢相关外形获取环节。残肢表面形态复杂,软组织轮廓在不同姿态下会有变化,接受腔设计又需要稳定、连续的曲面数据。单纯依靠固定相机拍摄,容易在侧面、下缘或遮挡区域形成点云缺口;通过步进电机带动承载平台、摆臂或扫描支架运动,可以让深度相机围绕目标区域获得连续视角。工程设计时需要重点控制运动轴线与采集目标中心的相对位置,使相机视场始终覆盖被测部位,同时避免电机、连杆和支架进入主要成像区域。

  结构布置上,长条形机架承担主要支撑和导向作用,上方等距布置的安装位可用于固定传感器支架、限位件、线缆卡扣或辅助标定件。机架并非单纯外观件,它决定了扫描路径的直线度、相机高度稳定性以及后续扩展传感器的安装边界。步进电机作为运动执行部件,适合低速、可重复定位的采集动作;在假肢扫描这类负载不大的场景中,电机不必追求过高功率,但要保证步距角、传动间隙和启停加速度匹配深度相机的帧率。若运动速度过快,点云拼接会出现拖影或层间错位;若速度过慢,则采集周期拉长,使用者保持姿态的难度增加。

  设计时应先确定被测对象的最大轮廓范围,再反推相机工作距离、视场角和机架有效行程。以小腿或前臂残肢扫描为例,采集区域通常需要覆盖残肢末端到接受腔配合段,相机不能距离目标过近,否则深度视场边缘畸变明显;也不能过远,否则表面细节分辨率下降。承载平台的回转中心应尽量靠近被测肢体轴线,支架高度调节需要保留锁紧结构,防止扫描过程中因振动造成视角漂移。线缆走向应沿机架侧边固定,并在运动关节处预留弯曲半径,避免步进电机控制线与深度相机数据线相互缠绕。

  传动部分可根据精度需求选择同步带、丝杠或齿轮齿条。同步带结构轻、噪声小,适合教学和轻载扫描;丝杠定位刚性更好,但行程长度会增加整机尺寸;齿轮齿条便于长距离布置,却需要控制齿隙和润滑维护。对于假肢三维采集设备,机构的目标不是金属切削那样的高刚性,而是运动平稳、姿态重复、装夹方便。支撑件之间应设置可调地脚或夹持接口,使设备既能放置在实验台面上,也能与康复工作台配合使用。

  外形尺寸方面,整机应围绕桌面式使用边界进行控制,横向机架长度需满足相机绕行或平移的视场覆盖,下部支撑要留出人体腿部或手臂放置空间,不能让被测者以别扭姿态维持扫描。扫描区域周围应避免大面积高反射材料,深度相机对透明、强反光和纯黑表面较敏感,因此承载台面和靠近视场的构件宜采用亚光表面。机构端部需要设置硬限位或光电限位,防止调试时运动部件超出行程;步进电机控制侧还应保留手动微调能力,便于在正式采集前把相机调整到最佳起始角度。

  从建模角度看,该装置适合拆分为机架组件、运动传动组件、相机夹持组件、目标承载组件和控制安装板几个部分。机架重点体现型材或杆件的连接关系,电机座要反映安装孔位与轴高对齐,相机夹持件应具备俯仰角调节和快拆能力,承载平台则要考虑人体肢体支撑的柔软垫面定位。三维装配时需检查运动包络,尤其是相机支架在最大摆角下是否与机架、被测对象或台面发生干涉。

  这类设备在康复工程实验室、假肢修型工位和数字化设计教学中都有明确使用价值。它把深度视觉采集从人工手持转变为可重复的机构动作,使后续曲面重建、接受腔修型和个性化辅具设计拥有更稳定的数据来源。结构设计不需要复杂豪华配置,关键在于运动路径、视场覆盖、安装边界和使用姿态之间取得平衡。
