可3D打印简约长条纪念奖杯结构设计

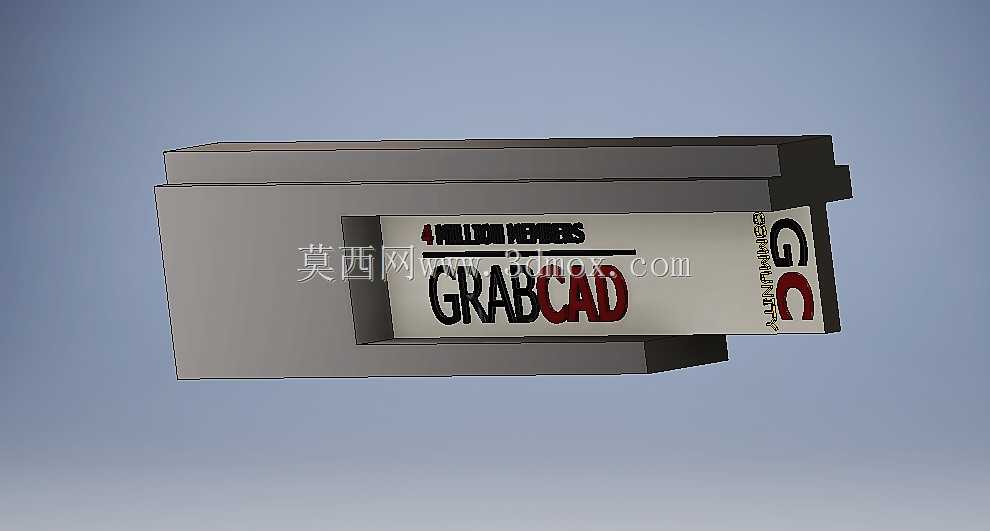

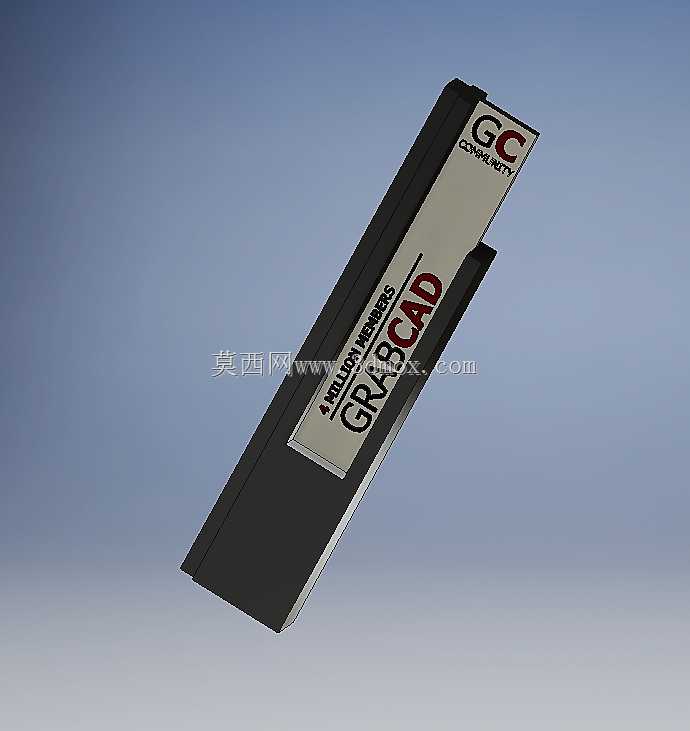

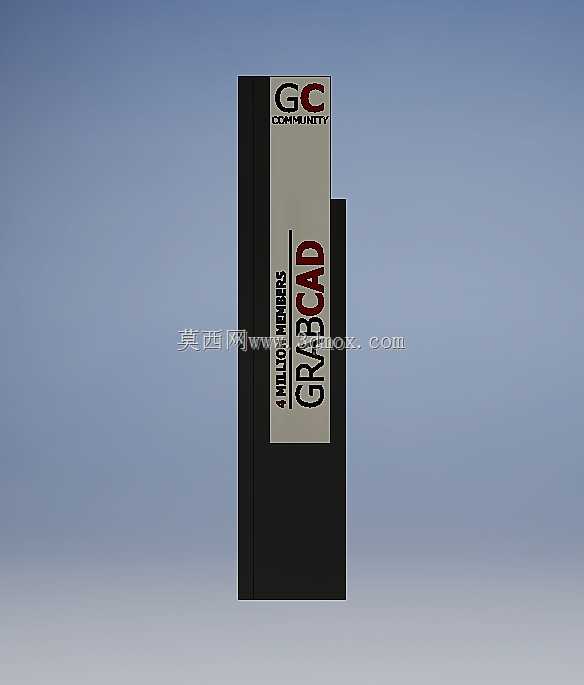

　　这款长条造型的纪念奖杯，最初是为小型技术赛事、企业内部技能评优场景设计的荣誉载体，区别于传统曲面繁复的水晶、金属奖杯，整体采用直棱直角的长条构型，适配桌面陈列、展柜摆放的日常使用需求，日常放置时不需要额外定制异形底座，普通平整台面即可稳定放置，不会出现重心偏移倾倒的问题。从结构设计逻辑来看，整体采用等厚薄壁加局部加强的构型，主体分为底座承托段、标识铭牌段两个核心部分，底座承托段占整体长度的六成左右，采用实心加厚结构，重心完全落在下部三分之一区间，即使受到轻微的桌面碰撞、擦拭触碰，也能保持稳定直立状态；标识铭牌段为上部的平整矩形区域，预留了足够的平面空间，可通过激光雕刻、UV印刷、粘贴金属铭牌的方式添加赛事名称、获奖信息、

　　企业logo等定制内容，不需要在建模阶段预留复杂的凹凸字符结构，大幅降低后续定制加工的调整成本。针对3D打印的工艺适配性，设计阶段特意将所有外表面的拔模斜度控制在1度以内，所有棱边做0.2mm的小圆角过渡，既避免打印过程中出现层纹堆积的毛刺问题，也省去了后期大量打磨抛光的工序；整体壁厚统一设置为2.5mm，不管是采用FDM工艺的PLA、PETG耗材打印，还是采用光固化工艺的树脂材料打印，都不会出现壁厚过薄导致的结构变形、壁厚过厚导致的材料浪费与打印翘曲问题，打印完成后仅需去除底部支撑，简单打磨棱边即可直接使用，不需要额外的拼接、组装工序。从安装与摆放边界来看，整体截面为20mm*40mm的矩形，总长度控制在180mm，

　　占用的桌面投影面积不足0.01平方米，即使是狭窄的工位办公桌、多层荣誉展架的层板上，都可以轻松放置，不需要预留过大的摆放空间；底部接触面做了0.1mm的下沉平面处理，粘贴防滑绒布、橡胶脚垫时可以完全贴合，不会出现脚垫外露、粘贴不牢的问题。在实际使用场景中，这类简约构型的奖杯除了作为赛事荣誉载体，还可以作为企业周年纪念伴手礼、技术攻关项目的纪念摆件，通过更换铭牌区域的印刷内容，就能适配不同的纪念场景，不需要重新调整整体结构；结构上没有易断裂的纤细突出结构，日常搬运、陈列过程中不容易出现磕碰掉角、断裂损坏的问题，相比传统大悬挑造型的奖杯，耐用性提升明显。建模过程中所有特征均采用参数化草图驱动，后续如果需要调整整体尺寸、更改截面形状，

　　仅需要修改草图的尺寸参数即可快速生成新的构型，不需要重新搭建整体特征树；所有配合面均为平面结构，不需要做复杂的曲面拟合，不管是后续做CNC小批量铝件加工，还是采用亚克力板材粘接制作，都能快速转换加工工艺，适配不同的制作预算与交付周期要求。
