烘焙可可豆破碎用框式浓缩处理设备

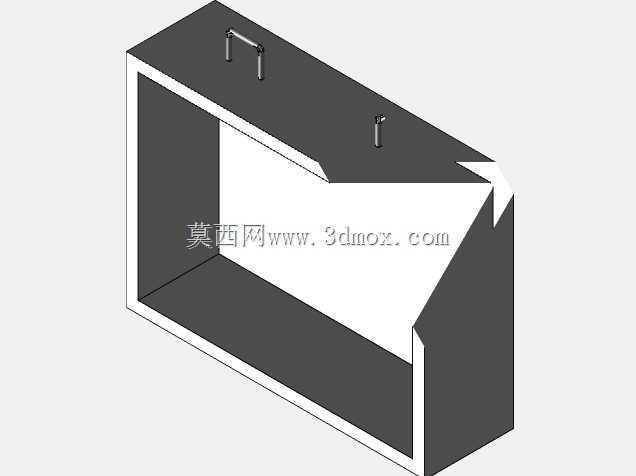

　　在可可制品加工的前段工序中，烘焙完成的可可豆需要经过破碎、浓缩处理才能进入后续的研磨、调温环节，这套框式结构的处理设备，正是针对烘焙后可可豆的物理特性设计的专用处理单元。从结构设计逻辑来看，设备采用开放式框型主体框架，框架外侧采用厚度均匀的钣金折弯件做围板，围板与内部支撑方通通过沉头螺钉连接，既保证了整体结构的刚性，也避免了突出的连接件在物料输送过程中勾挂残留可可碎料。设备顶部设置的两个提手结构，采用圆钢弯制后与顶板焊接固定，提手表面做了圆弧过渡处理，没有尖锐棱角，方便生产过程中对设备上部腔体盖板进行拆装清理，毕竟可可加工过程中会残留可可脂，定期拆解清理是食品加工设备的必备设计要求，提手的安装位置避开了顶部的进料接口，操作时不会与进料管路产生干涉。

　　设备的核心处理腔体为斜切式开口设计，这种斜角结构并非造型需求，而是针对可可豆破碎后的物料流向做的导向设计：烘焙后的可可豆脆性较高，破碎后产生的碎粒与可可脂混合物在重力作用下，会沿着斜切面自然滑向腔体下部的浓缩单元，避免物料在腔体直角位置堆积结块。腔体内部的边角位置全部做了R3的圆弧过渡处理，没有卫生死角，符合食品加工设备的清洁要求，日常生产结束后可以直接用高压水枪冲洗内部，不会有物料残留变质的风险。

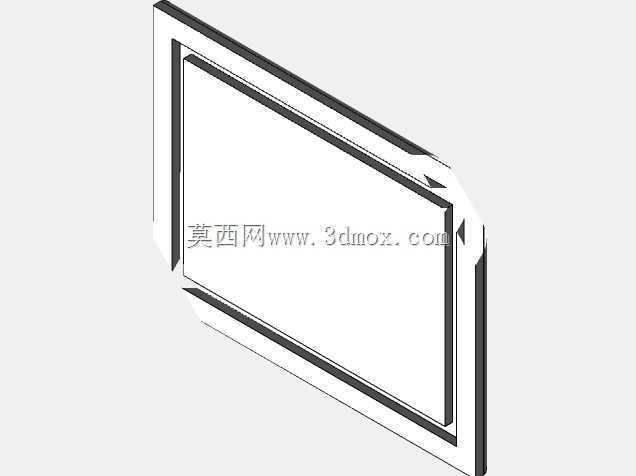

　　从安装边界来看，设备整体为长方体框型结构，底部四个支撑脚采用可调式橡胶脚垫，安装时只需要保证放置平面的平面度误差不超过2mm/m即可，不需要额外做地脚螺栓固定，适合中小型可可加工车间的灵活布局，设备后侧预留了150mm的管路安装空间，方便连接后续的物料输送管道与浓缩单元的真空管路，左右两侧预留的操作空间不小于400mm，满足操作人员日常清理、检查的操作需求。设备顶部除了提手之外，还设置了一个快开式的观察口，观察口采用透明食品级PC板制作，生产过程中可以直接观察内部可可豆的破碎与浓缩进度，不需要打开盖板就能判断物料处理状态，减少了开盖操作带来的温度波动与物料污染风险。

　　在功能特性上，这套设备将破碎与预浓缩功能整合在同一个框式腔体内，烘焙后的可可豆从顶部进料口进入后，先经过腔体上部的破碎辊组（本模型为腔体主体结构，破碎辊组为配套标准件）完成破碎，破碎后的物料顺着斜向导流板进入下部的浓缩腔，浓缩腔通过外接真空系统抽走烘焙后可可豆破碎过程中析出的多余水汽与部分挥发性酸涩物质，提升后续可可制品的风味集中度。设备的围板采用夹层设计，夹层内可以通入循环冷却水，避免可可脂在处理过程中因为摩擦升温过度熔化，保证破碎后的可可碎粒保持合适的颗粒度，不会因为油脂熔化粘结成块影响后续加工。

　　从设计思路的细节来看，设备的所有外露钣金件边缘都做了折边压死边处理，没有外露的锋利切口，避免操作人员在清理、维护过程中被划伤；框架的焊接位置全部做了打磨抛光处理，焊缝平整无毛刺，不会积藏污垢；顶部的提手承重经过核算，单个提手可以承受50kg的拉力，两个人配合就可以抬起上部的盖板组件，不需要额外的吊装设备，降低了车间的设备维护门槛。设备的整体尺寸适配常规的食品车间生产线高度，进料口距离地面的高度为1200mm，刚好匹配上游烘焙设备的出料口高度，不需要额外设置过渡输送机构，出料口距离地面的高度为600mm，可以直接对接下游的研磨机进料口，整条生产线的物料可以依靠重力完成流转，减少了物料输送过程中的污染风险与动力消耗。

　　在实际生产场景中，这类设备主要用于中小型巧克力加工厂、可可制品作坊的前段处理工序，相比大型的连续式可可处理生产线，这种框式结构的设备占地面积更小，布局灵活，处理量可以适配每批次50-100kg的烘焙可可豆处理需求，既可以单独使用完成小批量的可可破碎浓缩浓缩作业，也可以多台并联组成小规模的连续处理线，适配不同规模的生产需求。设备的结构设计没有复杂的传动机构外露，日常维护只需要定期检查密封胶条的老化情况、清理夹层水路的水垢即可，维护成本较低，适合食品加工行业的一线生产使用场景。
