CA6140车床用组合式联轴器结构设计

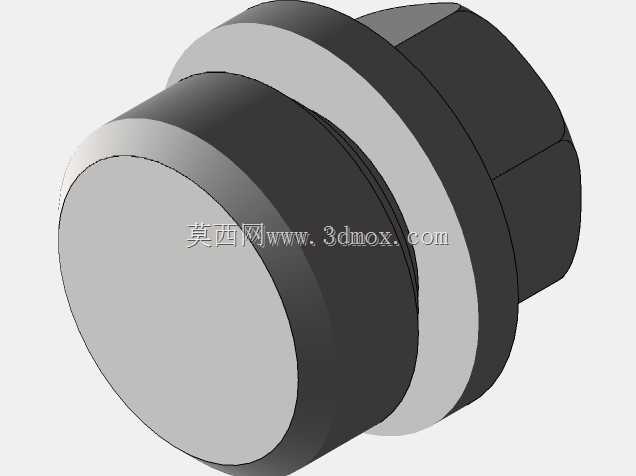

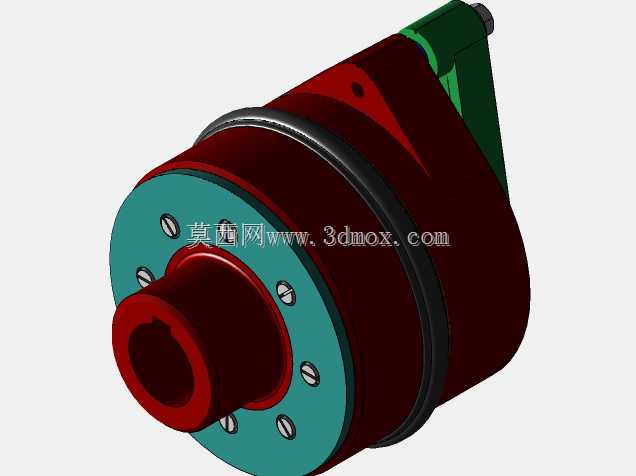

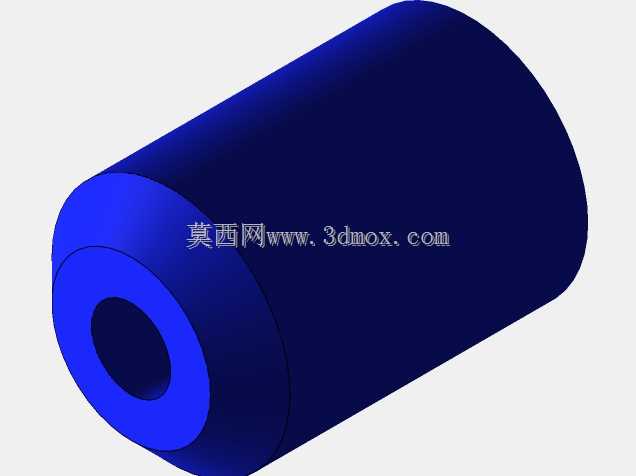

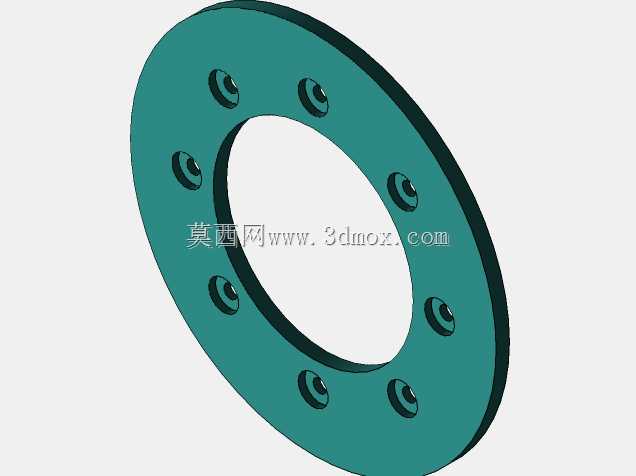

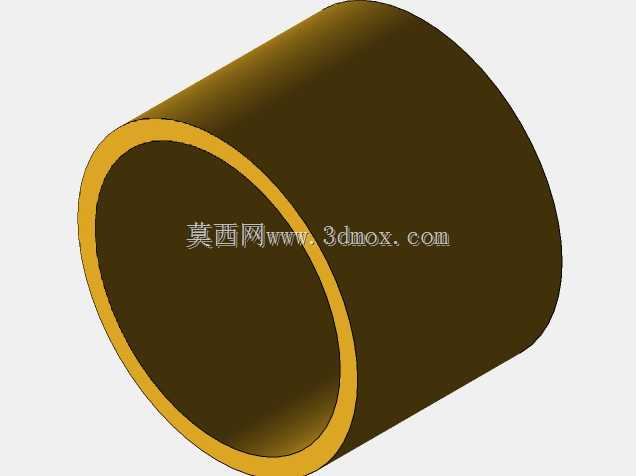

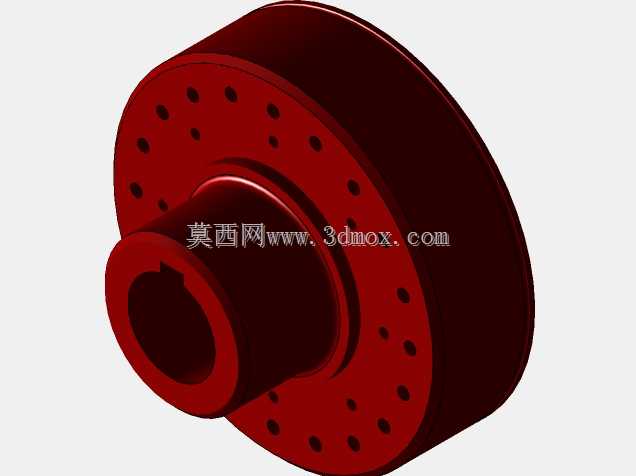

　　在普通卧式车床的主传动链布局中，主轴箱与进给箱之间的动力衔接部件，长期承受交变扭矩、启停冲击与切削载荷波动，常规刚性联轴器无法补偿安装同轴度误差，弹性联轴器又存在扭转刚度不足、大扭矩下弹性元件易疲劳失效的问题，这款组合式联轴器正是针对CA6140车床的传动工况做的适配设计。从结构拆分来看，该部件采用刚性法兰与阻尼缓冲段组合的构型，输入端带内孔的红色轴套段直接与传动轴做键连接，轴套外圆做了阶梯限位设计，装配时可直接抵靠轴肩完成轴向定位，不需要额外调整轴向间隙，能大幅减少现场装配的找正时间。青绿色的法兰端面上均匀布置了6个沉头连接孔，孔位的分度圆直径与CA6140车床对应输出轴的连接法兰尺寸完全匹配，沉头结构可避免连接螺栓突出法兰端面，

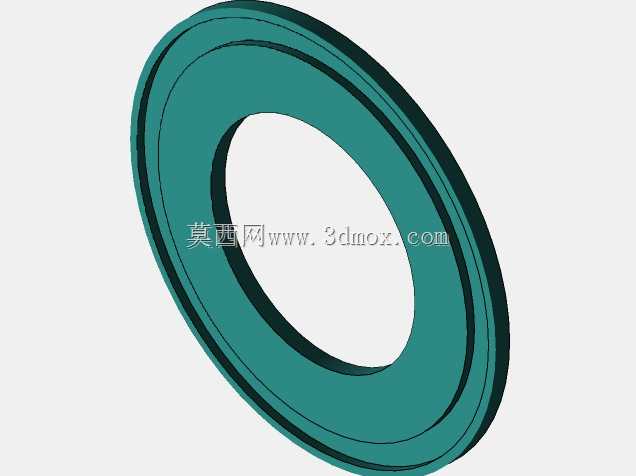

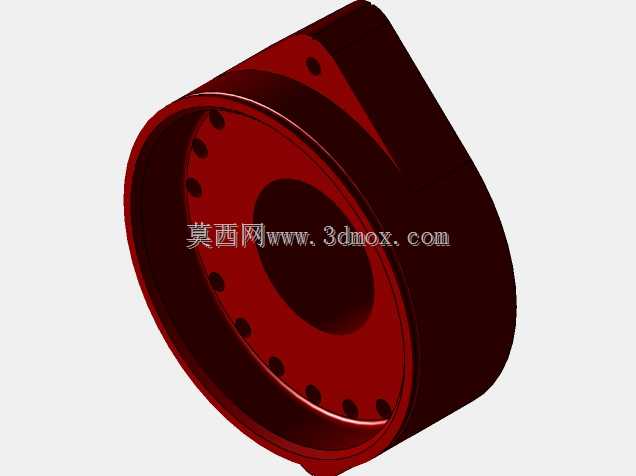

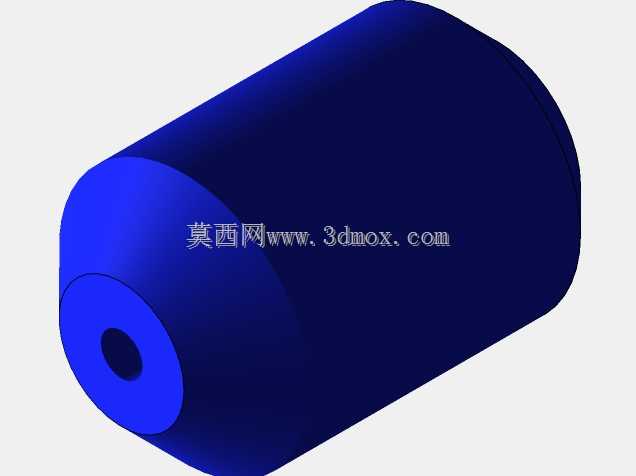

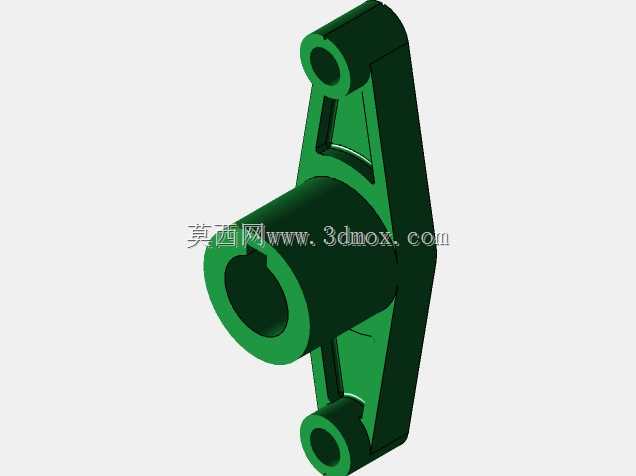

　　防止运转过程中与周边的箱体护罩、润滑管路发生干涉。外侧的深红色壳体为整体式铸钢材质，内部集成了扭矩传递的刚性咬合结构与缓冲吸能的阻尼腔，不同于传统分体式联轴器的多螺栓拼接结构，整体壳体的扭转刚度提升约30%，在车床满负荷切削、尤其是强力车削合金钢工件时，不会出现连接面滑移导致的传动滞后问题。壳体侧上方延伸的深绿色安装支耳带通孔结构，用于安装联轴器的过载保护触发装置，当切削载荷超过额定扭矩30%时，支耳处的触发机构会断开传动链，避免扭矩过载打坏主轴箱内的齿轮组，这个设计是针对普通车床操作工经常超负荷进刀的实际使用习惯做的冗余防护。从安装边界来看，该联轴器的最大外圆直径控制在180mm以内，轴向总长度不超过140mm，

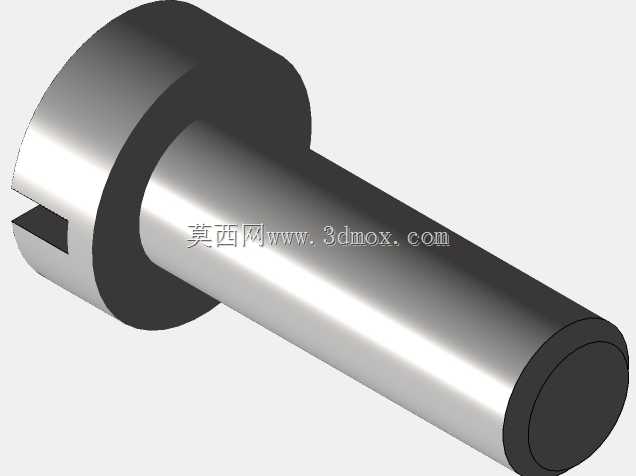

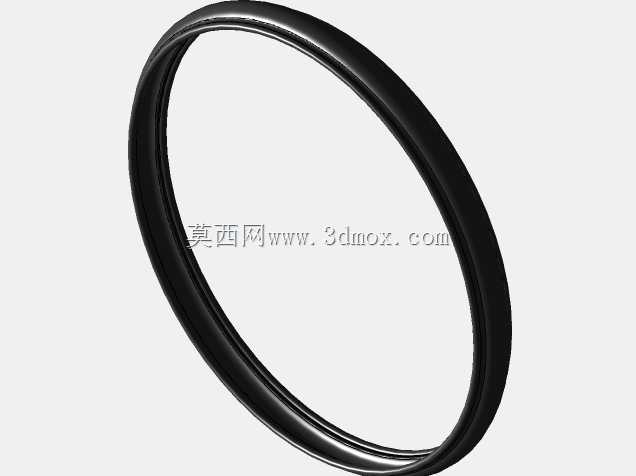

　　完全适配CA6140车床主轴箱输出端到进给箱输入端的预留安装空间，不需要对原有床身的安装基面做任何改造，替换原有老旧联轴器时可直接完成换装。设计过程中重点考虑了车床的润滑环境，联轴器所有拼接面都做了止口结构，配合O型密封圈可防止主轴箱内的润滑油顺着连接缝隙渗漏，同时也能阻挡车削加工产生的铁屑、切削液进入联轴器内部，避免磨损内部的传动结合面。不同于通用型联轴器的泛用设计，这款组合结构的扭矩传递路径做了分层设计：正常切削载荷下，刚性咬合结构直接传递扭矩，保证传动精度，满足车削螺纹时的主轴进给同步要求；当遇到载荷冲击、比如车削碰到材料硬点时，内部的阻尼缓冲段会吸收瞬时冲击载荷，避免冲击直接传递到齿轮齿面，减少齿面崩损的概率。

　　在实际选型替换时，只需要核对输入端轴孔直径、键槽宽度与法兰端的孔位分度圆尺寸，不需要调整原有传动链的中心高，该部件的动平衡等级已经达到G6.3，适配CA6140车床主轴最高1400r/min的运转转速，不会在高速运转时产生额外振动影响加工表面粗糙度。从维护角度来说，该联轴器的易损件全部设计在可拆卸端盖侧，日常维护时不需要将整个联轴器从轴上拆下，只需要拆开端面的法兰连接螺栓，就可以更换内部的阻尼缓冲件，大幅降低设备停机维护的时间成本。
