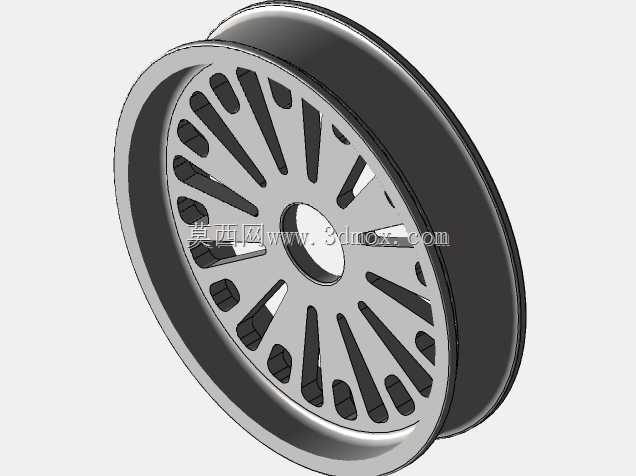

这类辐条式镂空轮体常应用在轻载传动输送、小型设备从动导向、教学演示教具以及创意机械装置中,区别于重载设备使用的实心辐板轮或者铸造厚壁轮,该结构优先平衡了自重与结构刚度的匹配关系,在不需要承受大冲击载荷、传递大扭矩的场景下,能够有效降低轮体自身转动惯量,减少驱动端的动力损耗。从结构设计逻辑来看,轮缘部分采用等厚度圆弧过渡设计,轮缘工作面预留了均匀的壁厚,既保证了与配套传动带、导轨或者接触件的配合面精度,避免薄壁结构受力后出现形变导致的传动卡顿,也不会因为壁厚过大造成不必要的材料浪费。辐条部分采用均匀分布的长条形辐条搭配间隔设置的短圆弧镂空槽,所有辐条沿轮毂中心呈放射状排布,每根辐条的截面厚度经过受力校核,在轮体承受径向载荷时,
载荷能够通过辐条均匀传递到中心轮毂位置,避免局部应力集中导致的辐条断裂;相邻辐条之间的镂空区域并非随意开设,每个镂空槽的边缘都做了圆角过渡处理,消除铣削或者3D打印过程中容易出现的应力集中点,同时镂空结构也方便后期对轮体进行动平衡调整,可通过在镂空区域局部增减配重来实现轮体高速转动下的平稳运行。中心轮毂部分设计了等直径的中心安装孔,孔壁预留了足够的配合厚度,能够适配标准直径的传动轴,轮毂与辐条衔接的位置做了加厚的圆弧过渡,避免轴孔承受径向力时出现轮毂开裂的问题;轮毂端面为平面设计,能够与轴端挡圈、锁紧螺母等标准紧固件完美贴合,保证轮体轴向定位的可靠性,不会在转动过程中出现轴向窜动。从安装边界来看,
轮体的轴向宽度控制在适配常规轻载支架的安装尺寸范围内,轮缘的外圆直径经过标准化匹配,既可以作为带轮使用适配平带或者圆带传动,也可以作为导向轮安装在输送线的侧边对物料进行导向,还可以作为行走轮安装在小型移动设备、实验小车上使用。在实际建模过程中,这类轮体的建模需要优先保证所有辐条的分布角度均匀,否则转动时很容易出现偏心振动的问题;轮缘的外圆面需要保证圆柱度公差,避免与配合件接触时出现接触不均、局部磨损过快的问题;所有镂空结构的棱边都需要做倒角或者圆角处理,一方面是去除加工毛刺,另一方面也能减少应力集中提升结构疲劳强度。不同于工业设备中标准化的V带轮、链轮等传动轮,这种辐条式镂空轮的设计自由度更高,可以根据实际使用场景调整辐条的数量、
宽度以及镂空的形状,在对外观有一定要求的创意装置、展示类设备中,这种均匀排布的辐条结构也具备更好的视觉效果,同时自重更轻,手动转动时的阻力更小,也适合用于教学演示类的机械结构展示,让观察者直观理解轮式结构的传力路径与减重设计思路。在材料选择上,这类轮体如果用于普通传动场景可以选用ABS、PLA等工程塑料通过3D打印制作,成本低加工速度快;如果需要一定的耐磨性能,可以选用尼龙材质注塑或者机加工制作;如果有更高的强度需求,也可以选用铝合金通过数控铣削加工,在保证结构强度的同时依然具备较轻的自重。需要注意的是,这种镂空辐条结构不适合用于大扭矩传递、重载冲击的场景,比如重型输送机的驱动轮、起重设备的行走轮等,这类场景下辐条结构容易在冲击载荷下发生变形甚至断裂,还是需要选用实心辐板或者铸造的重型轮体来满足使用要求。
