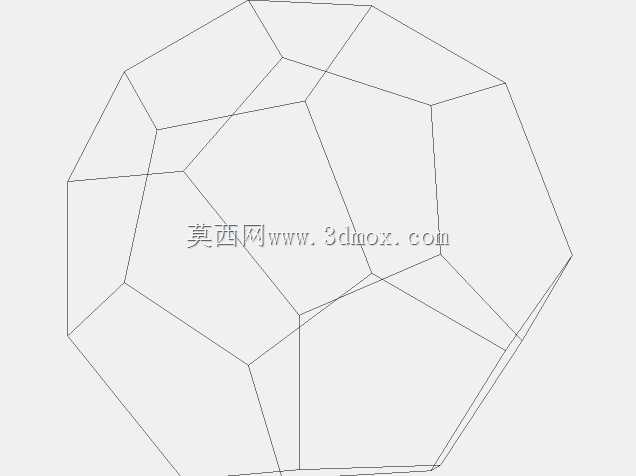

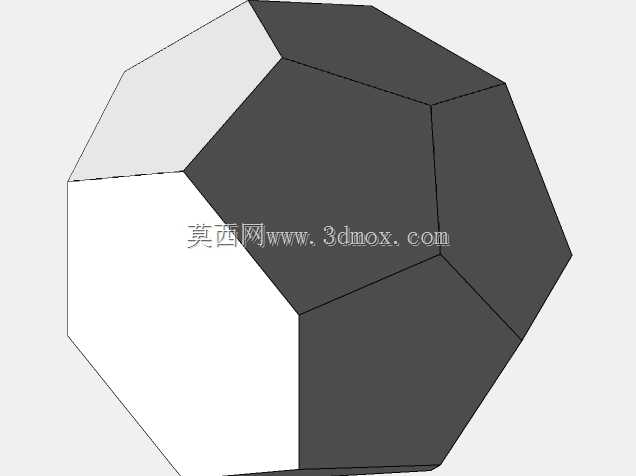

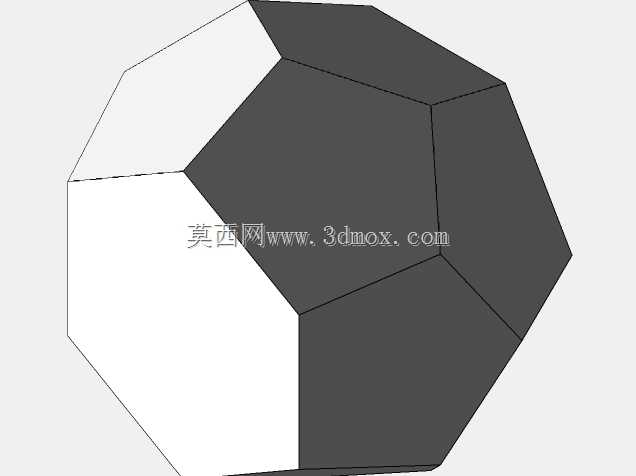

截断六边形梯形多面体几何结构设计

　　在机械结构设计与几何造型验证领域，这类截断六边形梯形多面体常作为基础几何单元，应用在工装夹具定位块、异形传动连接件、光学棱镜安装基座、流体流道导流块等场景中，不同场景下对其面型精度、棱边过渡、相邻面夹角的要求存在明显差异。做这类多面体结构设计时，首先要明确各应用场景的安装边界约束：如果是作为工装定位块使用，需要保证与被定位工件接触的截切面平面度公差控制在0.02mm以内，六边形基准面与相邻梯形侧面的垂直度要适配定位销的安装间隙，避免装配后出现定位偏移；如果是作为光学元件的安装基座，还要考虑各面的粗糙度要求，与光学件贴合的面不能出现棱边崩缺，截切位置的过渡圆角要控制在R0.3以内，防止应力集中导致基座长期使用后出现形变。

　　设计这类几何结构时，不能只停留在外观造型层面，要先从基准面搭建开始：先确定正六边形的外接圆尺寸，根据实际安装空间的边界限制调整六边形的对边距离，保证整体结构不会超出设备的安装预留空间，之后再做梯形面的截切操作，截切角度需要匹配相邻部件的配合角度，比如在流体导流场景中，梯形截切面的倾斜角度要顺着介质流动方向设置，减少流道内的紊流产生，降低介质对结构表面的冲刷损耗。棱边处理是这类多面体结构容易被忽略的细节，在手动建模过程中，要逐一核对每条棱边的长度，相邻面的交线不能出现重合偏差，所有截切面与原六边形基面的交线要闭合，避免后续导入工程分析软件时出现破面问题，影响有限元分析的网格划分精度。

　　从实际加工适配的角度看，这类多面体结构如果采用铣削加工，设计阶段就要考虑刀具的走刀空间，相邻梯形面之间的夹角不能小于刀具的锥度角，避免加工时出现刀具干涉，无法一次成型需要二次装夹，反而提升加工误差。如果是作为3D打印的原型验证件，还要考虑最小壁厚的设置，六边形基面的厚度要根据承载需求调整，作为承载连接件时壁厚不小于5mm，作为轻量化演示样件时壁厚可以控制在2mm左右，同时要在截切梯形面的内侧设置适当的加强筋，防止打印冷却过程中出现翘曲变形。

　　在装配适配层面，这类多面体结构的安装孔位通常设置在六边形基准面上，孔位的中心距要匹配安装基座的螺纹孔位置，设计时要预留0.1mm的装配间隙，避免因为加工公差导致无法装配。如果是作为传动系统中的异形滑块使用，梯形侧面需要与导轨的导向面配合，这时候要保证两个相对梯形面的平行度公差，滑动配合面的表面粗糙度要达到Ra1.6以下，减少滑动过程中的摩擦阻力，提升传动的平稳性。很多刚接触结构设计的工程师做这类几何件时，容易只关注外形的视觉效果，忽略实际应用中的受力情况，比如在承压场景下，截切位置的棱边是应力集中的高发区域，设计时要在棱边处做微小的倒角过渡，分散应力传递路径，避免长期承压后出现棱边开裂的问题。另外在做三维建模时，要保证几何体的拓扑结构合理，所有面的法线方向统一，避免后续导出到其他CAD软件时出现面翻转的问题，影响后续的工程图生成与数控加工编程。
