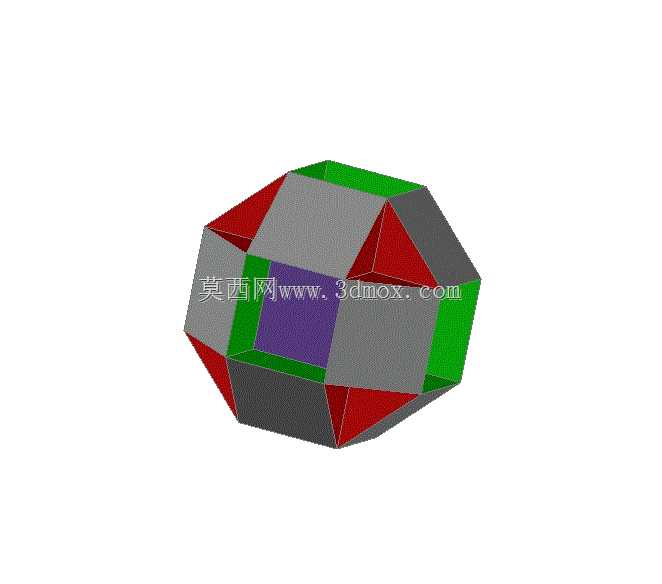

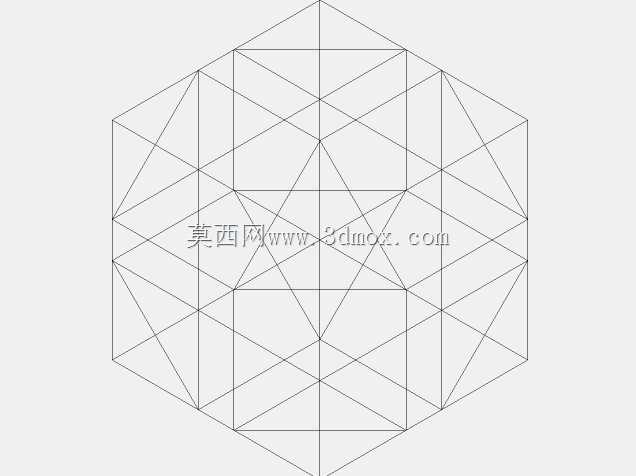

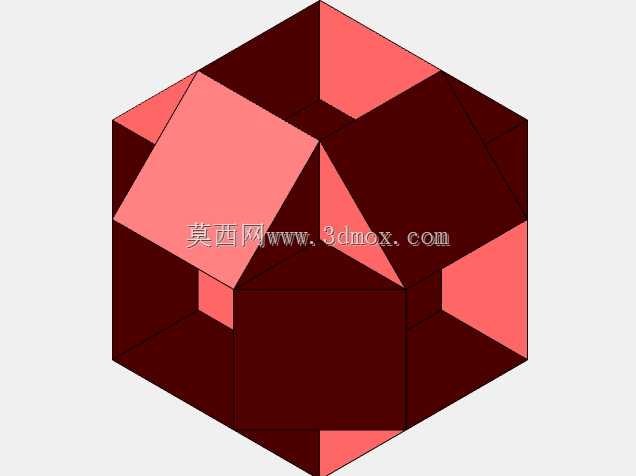

在机械结构设计、几何构型教学、工业造型验证等场景中,这类规则多面体结构常作为基础构型参考,用于验证空间曲面拼接、棱角过渡、多面配合的设计逻辑。从实际工程应用角度看,小菱形六面体的结构特性可延伸至特殊工装夹具的定位块设计、光学反射棱镜的基体构型、装饰性工业构件的外观原型,其规整的多面夹角与对称结构,能为需要多面贴合、多角度反射或均匀受力的零部件提供构型参考。
设计这类多面体结构时,首先要确定各菱形面的边长比例与相邻面的二面角参数,保证所有面的拼接处无间隙、无重叠,整体结构满足中心对称要求。建模过程中需先绘制单个菱形面的草绘轮廓,通过空间约束确定各面的空间位置,再通过缝合、实体化操作生成完整实体,过程中要反复校验各顶点的空间坐标一致性,避免出现面扭曲、棱边错位的问题。从结构特性来看,该多面体所有菱形面的形状尺寸完全一致,相邻面之间的二面角为固定值,整体结构具备高度的空间对称性,在作为定位基准使用时,可通过不同面的贴合实现多角度的装夹定位,无需额外调整定位面角度;在作为光学构件基体时,各面的平面度可根据使用需求做精加工处理,对称结构能保证光线在各面反射时的角度一致性,减少光学调试的工作量。
从安装边界角度考虑,该结构的外接球直径可根据实际使用场景缩放,若作为小型设备的装饰端盖,可将外接圆直径控制在20-50mm区间,安装时可在其中一个菱形面加工定位沉孔,通过螺栓与设备主体连接,沉孔深度需控制在不破坏相邻面结构强度的范围内,孔边距相邻棱边的距离不小于3mm,避免安装时出现棱边崩裂的问题;若作为教学演示模型使用,可将外接圆直径放大至100-200mm,各棱边做0.5-1mm的倒角处理,避免尖锐棱角划伤使用者,同时可在不同面喷涂不同颜色的标识漆,方便演示时区分不同的结构面。
在实际加工验证环节,这类多面体结构若采用金属材料切削加工,需设计专用的分度工装,每次装夹后保证待加工面与机床主轴垂直,加工顺序按照先粗加工各面留0.2mm余量,再统一精加工所有面的流程进行,避免因加工应力导致结构变形,影响各面的角度精度;若采用3D打印制作,需选择合适的摆放角度,减少支撑结构对外观面的影响,打印完成后去除支撑并对各面做打磨抛光处理,保证表面粗糙度满足使用要求。这类规则多面体结构虽然看似简单,但其建模与加工过程涉及空间几何约束、加工工艺规划、工装设计等多个工程环节,是锻炼三维建模人员空间构型能力与工艺思维的典型练习案例,同时其结构特性也能为诸多工业产品的构型设计提供基础参考,在特种工装、光学元件、工业装饰等领域都有实际的应用价值。
- 上一篇:辐条式镂空减重传动滚轮结构设计
- 下一篇:锐金菱形三角斜体多面体几何结构造型
- 全部评论(0)
- 模板大小: 1.78 MB
- 售价:5金币
- 下载次数: 16
- 系统要求: STL,Autodesk Inventor,STEP / IGES,AutoCAD,Rendering
- 软件分类: 通用机械零部件
