模块化组合式多单元铲斗结构设计

　　在散料转运、土方作业、小型工程施工以及农用物料装载的场景里，铲斗作为直接接触物料、完成铲取-抬升-卸料动作的核心执行部件，其结构合理性直接决定作业效率、维护成本与制造门槛。传统整体式铲斗多采用焊接一体成型结构，一旦局部磨损或者受冲击变形，往往需要整体更换或者大面积补焊，维修时的拆装难度大，对现场焊接工艺要求高，而且不同作业场景需要匹配不同斗容、不同刃口角度的铲斗时，整体式结构无法快速调整适配，往往需要准备多套完整铲斗备件，占用仓储空间的同时也拉高了设备配套成本。

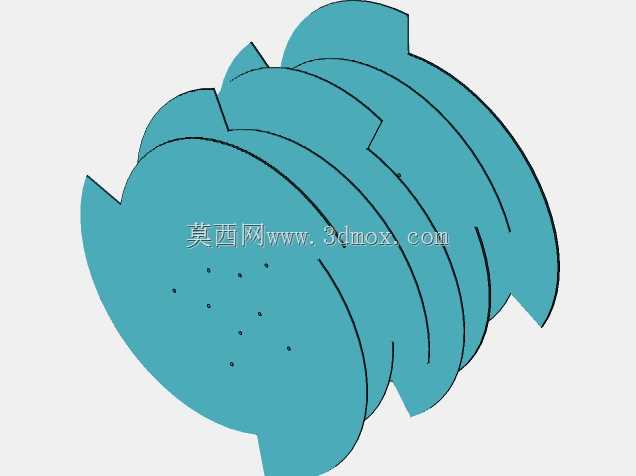

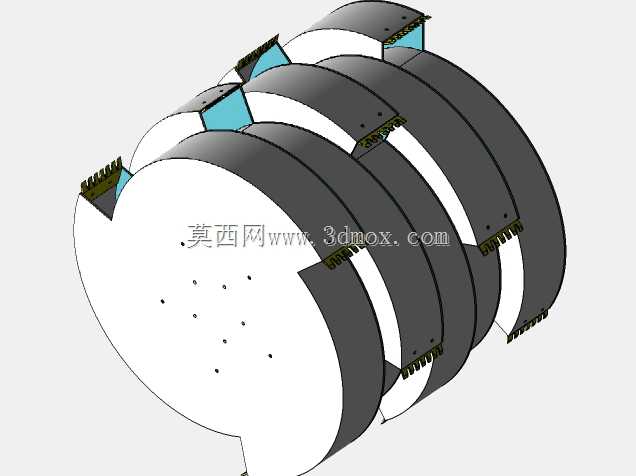

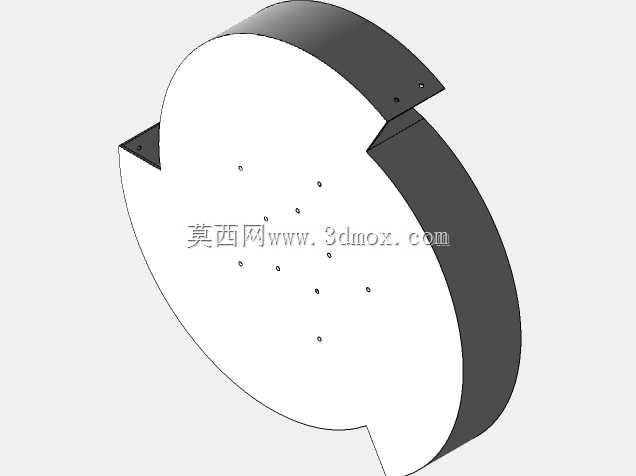

　　这款铲斗在设计阶段就跳出了整体焊接的传统思路，采用单元化拆分的架构，整个工作斗体由5个独立的功能单元拼接组合而成，整个结构仅用到4种不同的零件，极大简化了零件的种类数量。从制造端来看，少零件种类意味着生产过程中不需要准备过多的工装夹具，冲压、折弯、切削工序的换模频次大幅降低，批量生产时的单件加工周期能压缩近三成，而且每个零件的结构都做了去复杂化处理，没有复杂的异形曲面或者深腔结构，常规的钣金加工、普通切削设备就能完成全部零件的加工，不需要投入五轴加工中心等高端设备，中小机械加工厂也能快速完成量产落地。

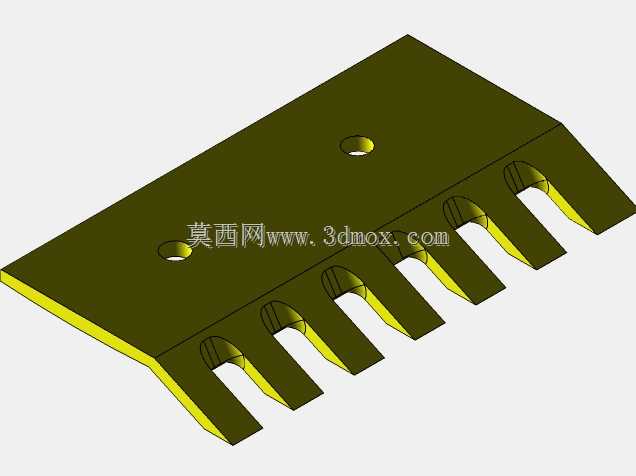

　　从实际使用的角度看，单元拼接的结构让维护替换变得极为便捷，作业过程中如果铲斗刃口单元因为长期接触硬质砂石、混凝土块出现磨损，或者侧护单元受侧向冲击发生变形，不需要将整个铲斗从动臂上拆下，只需要松开对应单元的连接紧固件，替换损坏的单个单元即可，维修耗时能控制在半小时以内，相比传统焊接铲斗需要现场补焊、等待焊道冷却的维修模式，能大幅减少设备停机等待的时间，对于赶工期的施工现场、连续作业的物料转运场景来说，这种快换维护的特性能有效提升设备的出勤率。

　　设计过程中对每个单元的连接边界做了统一的适配处理，所有拼接面都采用平面贴合加定位销限位的结构，装配时不需要反复修配调整，普通操作人员按照装配指引就能完成整斗的组装，连接紧固件全部采用通用标准件，现场维修时不需要找特殊规格的配件，常规的五金备件就能满足替换需求。考虑到铲斗作业时承受的冲击载荷，每个单元的拼接位置都做了应力分散处理，在连接孔位周边做了局部加厚，避免长期受交变载荷出现连接位开裂的问题，斗体的刃口角度参考了常规土方作业的最优切入角，铲取散料时的阻力更小，抬升过程中物料不容易从斗体后侧撒漏。

　　在安装边界的匹配上，这款铲斗的后部连接单元做了通用化的接口设计，能适配多数小型装载机、滑移装载机以及小型挖掘设备的动臂连接尺寸，不需要额外做转接板改造就能直接挂接使用，斗体的整体宽度、深度尺寸控制在小型工程设备的适配范围内，不会因为斗容过大导致设备抬升时过载，也不会因为斗容过小影响单次铲装的作业效率。五个单元的拼接位置都设置了密封止口，装配完成后不会出现拼接缝隙漏料的问题，即使铲装粉状物料、细小砂石也不会出现撒漏情况，相比部分拼接式铲斗容易漏料的问题，这个结构细节能很好适配不同性状物料的铲装需求，不管是颗粒状的砂石、粉状的水泥，还是块状的建筑垃圾、农用的有机肥，都能稳定完成铲装转运作业。

　　从长期使用的成本核算来看，少零件的设计不仅降低了制造端的成本，也让用户的备件储备成本大幅降低，用户只需要储备易磨损的刃口单元、易受冲击的侧护单元这两类备件，就能覆盖绝大多数的故障维修需求，不需要储备整个铲斗总成，备件占用的仓储空间不到传统整体铲斗的五分之一。而且因为零件种类少，备件的通用性极强，不同批次生产的同型号铲斗，所有单元都能互换通用，不会出现批次差异导致零件无法装配的问题，即使设备使用多年后需要更换配件，也能快速找到适配的单元，不会因为产品迭代出现配件断供的情况。
