医用防护面罩配套弹性固定头带结构

　　这款头带结构是为医用防护面罩配套设计的核心固定组件，主要应用于呼吸道传染病防控场景下的医护人员个人防护装备，也可适配工业防尘、防喷溅面罩的头戴固定需求，解决传统面罩绑带佩戴勒耳、固定不稳、长时间佩戴舒适度差的实际问题。从实际使用场景来看，医护人员在发热门诊、隔离病房、核酸采样点等区域开展工作时，往往需要连续佩戴防护装备4-8小时，传统耳挂式面罩绑带会对耳廓后侧造成持续压迫，容易引发局部压疮，同时在穿戴防护服、护目镜的多层装备叠加状态下，耳挂结构容易出现滑脱移位，导致面罩密封防护失效，这款环绕式头带直接将固定受力点转移到颅顶与枕骨区域，完全避开耳廓位置，受力面积更大，单位面积压强更低，长时间佩戴也不会产生明显的局部压痛。

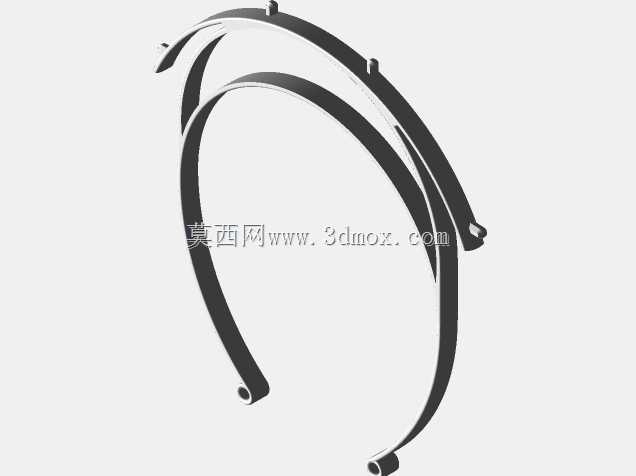

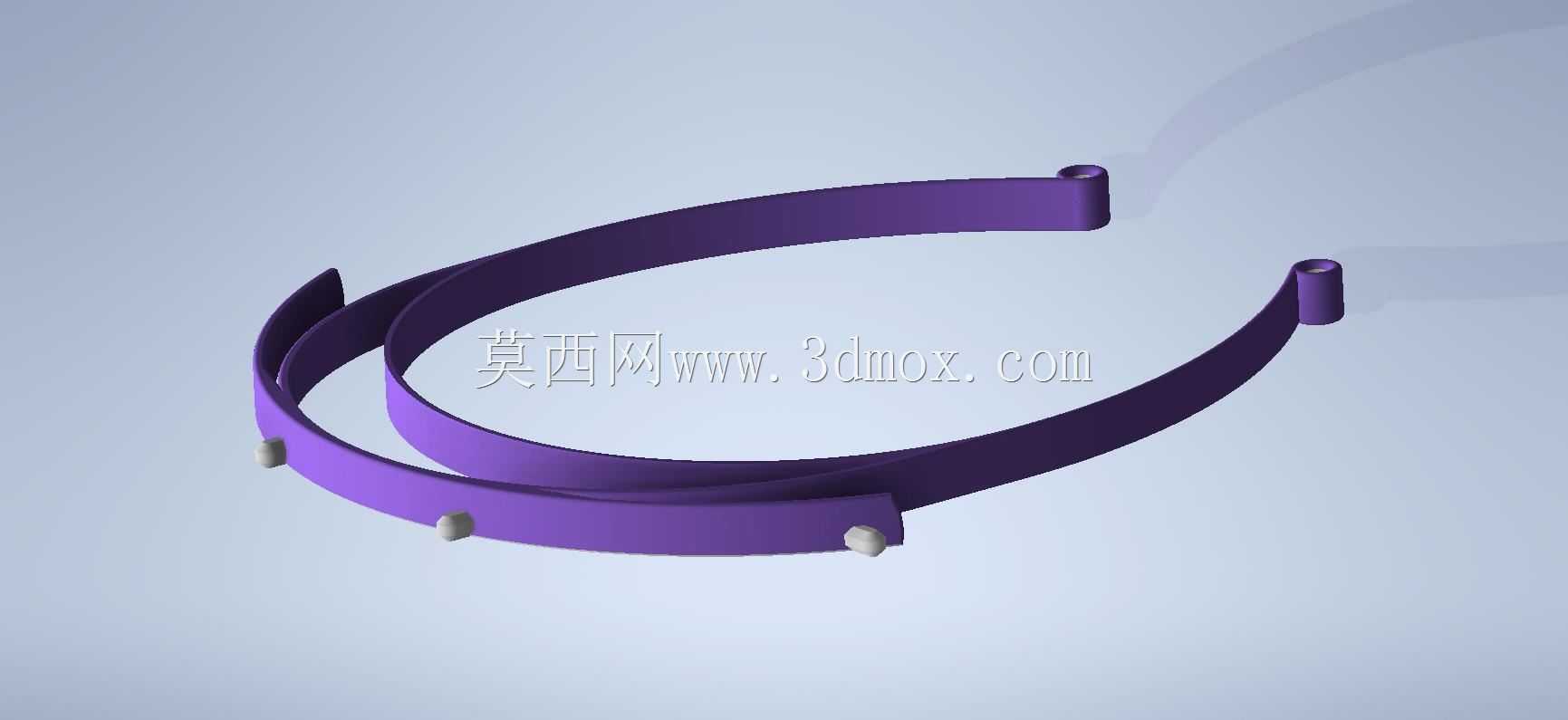

　　从功能特性来看，头带采用双环环绕式结构设计，主体为薄型弹性带体，带体宽度控制在12mm，既保证足够的拉伸强度，又不会因为过宽导致与头部接触区域闷热不透气，带体上设置的三个凸起定位柱，对应面罩主体上的三个安装卡槽，安装时直接将定位柱卡入面罩对应的卡槽内即可完成装配，不需要额外的绑带打结、胶粘或者紧固件连接，单人即可在10秒内完成面罩与头带的组装，拆卸时直接拔出定位柱即可分离，方便后续面罩主体或者头带的单独更换，降低耗材使用成本。头带两端的卷边挂耳结构，可适配不同厚度的面罩侧边安装位，卷边内部做了R2的圆角过渡，不会出现尖锐边缘割破面罩基材或者划伤佩戴者皮肤的问题。

　　设计过程中首先考虑的是不同头围尺寸的适配性，头带采用弹性改性PP材质注塑成型，自然状态下头带的环绕内径为180mm，最大拉伸长度可达到自然状态的1.8倍，可适配52cm-64cm头围的使用者，不管是头围偏小的女性医护人员，还是头围偏大的男性使用者，都能获得合适的张紧力，既不会因为张紧力过小导致面罩下垂移位，也不会因为张紧力过大导致头部出现紧绷感。带体的厚度从两端向中间逐渐过渡，安装定位柱的区域厚度为2.5mm，保证定位柱的连接强度，避免拉扯过程中定位柱断裂，中间贴合头部的区域厚度逐渐减薄到1.2mm，提升带体的贴合度与柔韧性，佩戴时带体可以顺着头部的曲面自然贴合，不会出现硬邦邦的翘起硌头的问题。

　　安装边界方面，这款头带的三个定位柱中心距分别为70mm、120mm，定位柱的直径为4mm，柱身设置有0.3mm高的倒扣结构，卡入面罩的安装孔后倒扣可以牢牢卡在孔位背面，正常拉扯情况下不会出现松脱，定位柱的突出高度为5mm，适配面罩基材厚度1-3mm的PET、PC材质防护面罩，不需要针对不同厚度的面罩调整头带结构。头带整体重量控制在15g以内，佩戴时几乎不会产生额外的负重感，带体表面做了细磨砂处理，与头发、一次性手术帽接触时不会产生打滑，即使佩戴者快速转头、低头操作，头带也不会出现移位。另外考虑到防疫场景下的消杀需求，这款头带的材质可耐受75%酒精、含氯消毒剂的反复擦拭消毒，不会出现材质变硬、开裂、弹性下降的问题，可重复使用多次，进一步降低防疫物资的消耗成本。

　　从结构建模的角度来看，这款头带的曲面全部采用G2连续过渡，没有尖锐的棱角，注塑生产时不会出现应力集中导致的变形问题，带体的拔模斜度设置为1.5度，满足常规注塑模具的开模要求，不需要做复杂的抽芯结构，模具加工成本低，适合大规模量产，在疫情等公共卫生事件突发时可以快速实现产能爬坡，满足短时间内的大量物资需求。实际测试过程中，头带经过1000次反复拉伸测试后，弹性剩余率保持在90%以上，定位柱经过500次插拔测试后，倒扣的卡紧力仍然能达到15N以上，完全满足日常使用的强度要求，不会出现正常使用过程中断裂、松脱的问题。
