TOKIN 2SK180功率场效应管结构设计

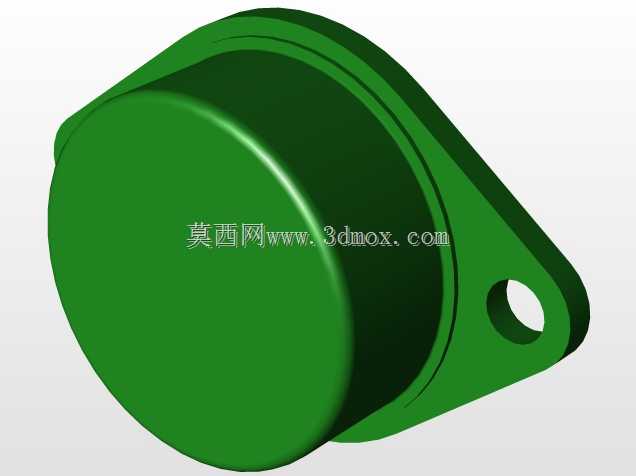

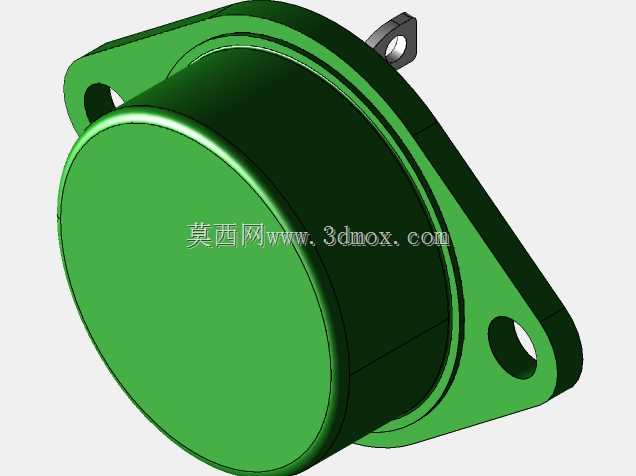

　　在工业变频驱动、高频感应加热、高压电源逆变这类对功率器件开关速度、耐压耐流能力有严苛要求的场景中，垂直沟道静电感应晶体管类功率器件的结构可靠性，直接决定整套功率单元的运行稳定性。本次呈现的TOKIN 2SK180功率VFET（SIT）结构，完全围绕功率器件实际装机的全流程需求展开设计，没有冗余的装饰性结构，每一处几何特征都对应生产、装配、运行环节的实际工程诉求。从外形轮廓来看，主体采用圆柱式封装主体搭配单侧延伸安装耳的结构，这种布局并非随意设定：圆柱主体的直径尺寸经过反复校核，刚好能容纳内部芯片烧结、键合、绝缘灌封所需的全部内部空间，不会因壳体过小导致内部绝缘距离不足引发耐压击穿，

　　也不会因壳体过大占用过多PCB板或功率模组的安装空间，适配多数中小功率逆变单元的器件排布密度要求。单侧延伸的安装耳上预制了圆形安装通孔，孔位的中心距、孔径尺寸严格匹配工业功率器件常用的M3/M4固定螺丝规格，安装耳与主体衔接处做了平滑的圆弧过渡，避免直角结构在注塑成型时产生应力集中，也能防止装机拧紧螺丝时安装耳根部出现开裂问题。主体圆柱的端面做了微凸的弧面处理，而非完全平面，这一细节是考虑到器件运行时的散热需求：当器件通过安装耳固定在铝制散热基板上时，端面的微弧结构能让壳体与导热硅脂、散热面的接触更充分，抵消壳体注塑成型时的微小平面度误差，降低接触热阻，避免器件长期满负荷运行时结温过高引发性能衰减。壳体侧壁的多层环状凸棱结构，

　　一方面是增加壳体本身的结构强度，在灌封内部环氧填料时，凸棱能与灌封材料形成机械咬合，避免温度循环变化时灌封层与壳体脱粘，提升内部结构的抗震性能；另一方面，环状凸棱也能增加壳体的外表面积，提升器件自然对流散热的效率，在无强制风冷的小功率应用场景中，这部分额外的散热面积能让器件外壳温度降低3-5℃，有效提升长期运行的可靠性。从安装边界维度考量，整个器件的外轮廓没有超出安装耳外侧与圆柱主体切线形成的包络面，在做整机结构排布时，只要预留出对应包络尺寸的安装空间，就不会出现与周边电容、电阻、接线端子等元器件的干涉问题；安装耳的厚度经过校核，既能满足螺丝拧紧时的结构强度要求，不会因锁紧力过大导致安装耳变形，

　　也不会因厚度过大增加整体器件的高度尺寸，适配薄型化功率模组的设计需求。在实际功能层面，这种封装结构的SIT功率器件，相比传统TO封装的功率管，安装固定方式更灵活，既可以通过安装耳锁附在散热片上实现高可靠固定，也能在空间受限的场景中直接通过引脚焊接在PCB上，依靠壳体与PCB的接触实现辅助散热；壳体的绝缘材质选型对应结构设计做了匹配，所有外露的壳体部分都满足高压应用的绝缘距离要求，在千伏级的工作电压下，不会出现沿面放电的问题。设计过程中也充分考虑了量产制造的工艺性：整个壳体的拔模角度设置合理，没有倒扣、深腔等不利于注塑成型的结构，成型后顶出位置设置在安装耳背面与圆柱主体的非外观面，不会在器件正面留下顶杆痕迹影响外观一致性；内部腔体的尺寸公差带设置宽松合理，既能保证内部芯片、键合引线、绝缘衬垫的顺利装配，也不会因公差过松导致内部器件在震动工况下出现位移。对于从事功率电子结构设计、半导体器件三维建模的从业者来说，这个结构完整还原了实物器件的所有关键装配特征，可直接用于功率模组的装配干涉检查、散热仿真建模、整机BOM的三维可视化排布，不需要再对结构做额外的修正调整，能有效缩短前期结构设计的验证周期。
