双色分层带烟槽圆柱烟灰缸结构设计

　　这款圆柱型烟灰容器的设计，最初是从车间休息区的实际使用痛点出发调整的结构。之前车间配置的敞口烟灰缸，经常出现烟头滑落、烟灰被穿堂风吹散的问题，保洁清理时需要反复擦拭周边台面，甚至有未熄灭的烟头滑出引燃纸削的安全隐患，因此在结构迭代时首先确定了深腔圆柱的基础形态，利用筒壁高度形成围挡，避免气流直吹腔体内的烟灰，同时降低烟头滚落的概率。

　　从功能结构来看，腔体顶部对称开设的三个U型烟槽，是经过多轮使用场景验证的尺寸：槽口宽度适配常规直径8mm以内的卷烟，槽深刚好承托烟身中部位置，让点燃端悬在腔体上方，不会接触到腔底堆积的烟灰，避免烟头提前熄灭或者烟身被烟灰污染。腔底中心设置的凸起柱结构，是专门设计的灭烟位，使用者可以将点燃的烟头按在凸起柱上，通过挤压快速掐灭烟蒂，不需要反复在缸壁上蹭灭，减少缸壁内侧的烟焦油附着，降低日常清理的难度。

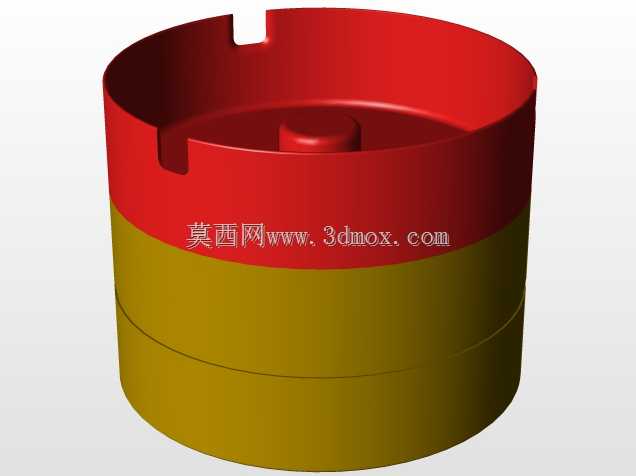

　　分层的双色结构并非单纯为了外观区分，下层的加厚基座是整个结构的配重区域，采用密度更高的结构壁厚设计，降低整体重心，即使被胳膊误碰也不容易侧翻，避免烟灰撒漏；上层的红色腔体部分是主要的盛灰区域，壁厚比基座薄1.2mm，在保证结构强度的前提下减少材料用量，同时上下层的拼接缝位置做了止口配合，不需要额外粘接就可以实现紧密贴合，需要深度清理时可以直接拆分上下层，擦拭腔体内壁的积灰和烟渍，比一体成型的深腔烟灰缸更容易维护。

　　尺寸设计上，整体外径控制在100mm，总高度85mm，这个尺寸刚好适配车间休息区、办公室桌面的常规杯架空位，不会占用过多桌面空间，同时腔体内部深度达到65mm，能够容纳至少20个烟蒂的堆积量，不需要频繁倾倒清理。烟槽的位置距离顶面12mm，承托烟身时，烟尾露出缸体的长度刚好符合日常夹烟的放置习惯，不需要刻意调整烟的位置就能稳稳卡住。腔底的凸起柱直径15mm，高度8mm，顶面做了R2的圆角处理，按灭烟头时不会刮破卷烟纸，避免烟丝散落在腔体内。

　　实际使用场景中，这款结构除了常规的桌面放置，也可以适配户外吸烟点的固定安装位，下层基座的底部预留了3mm深度的沉孔，可以通过双面胶或者自攻螺丝固定在石材、金属台面上，防止户外风力较大时烟灰缸被吹落。结构的所有转角位置都做了不小于R1的圆角处理，没有尖锐的棱角，日常拿取清理时不会划伤手部，也不容易在磕碰时出现应力开裂。内壁做了轻微的拔模斜度，注塑生产时可以顺利脱模，不需要额外的侧抽芯结构，降低生产制造成本，适合批量加工生产。

　　在结构验证阶段，我们特意模拟了日常使用的极端情况：将装满烟蒂和烟灰的缸体倾斜30度，烟灰不会从烟槽位置洒出；从80cm高度自由坠落到水泥地面，上下层的止口结构不会脱开，缸体也不会出现碎裂变形。相比市面上常见的浅口玻璃烟灰缸，这种结构的抗摔性、防烟灰飘散能力、易清洁性都更适配工业厂区、办公场所、户外吸烟点等高频使用场景，没有多余的装饰结构，所有的外形设计都围绕实际使用功能展开，没有为了造型牺牲使用便利性。
