CA6140车床配套电机连接法兰结构

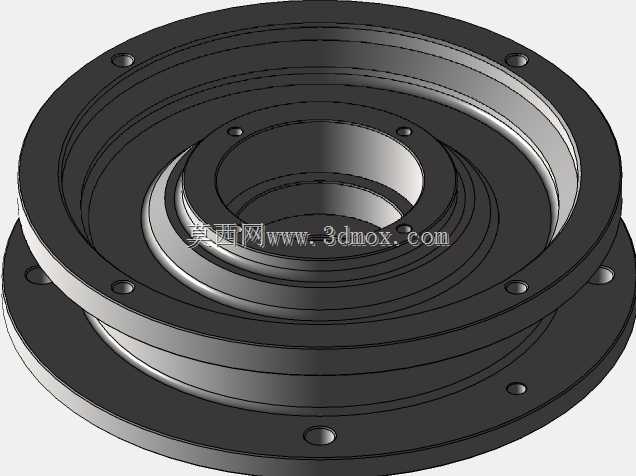

　　这款法兰结构主要应用在普通卧式车床的主轴驱动端与驱动电机的输出端衔接位置，是车床传动链中承担扭矩传递、同轴度定位的核心连接件，日常在车间设备维护、老旧车床备件替换、机床传动系统改装场景中使用频率极高。从实际装配逻辑来看，该法兰采用多层阶梯式的同轴环带结构设计，最外侧的大直径法兰盘上均匀分布沉头安装孔，安装时可通过内六角螺栓直接固定在车床主轴箱的输入端法兰座上，沉孔结构能够保证螺栓安装后端面无凸起，避免与周边的皮带轮护罩、润滑管路产生干涉，这一点在CA6140这类布局紧凑的普通车床传动舱内尤为重要，能大幅减少装配时的修配工作量。中间的阶梯环带承担径向定位功能，不同直径的环带分别对应电机输出端的止口、主轴箱输入端的轴承位配合公差，

　　设计时采用基孔制过渡配合，既可以保证装配后电机轴与主轴输入轴的同轴度控制在0.02mm以内，避免传动过程中出现偏载引发的振动、轴承过早磨损问题，又不会因为配合过紧导致后期拆卸维护时出现拉毛、咬死的情况。内侧的环带则是与电机输出轴的轴套配合位，内壁加工有定位卡槽，可配合平键传递电机输出的额定扭矩，环带的端面预留有紧定螺钉孔，安装到位后拧入紧定螺钉可防止法兰在电机正反转切换、负载突变时出现轴向窜动。从安装边界尺寸来看，最外侧法兰盘的外径适配CA6140车床主轴箱输入端的标准安装座孔距，不需要对原有箱体安装面进行二次加工即可直接替换原有备件，多层阶梯的轴向总厚度经过匹配计算，安装后不会改变原有皮带轮的安装位置，

　　也就不需要重新调整电机安装板的张紧距离，能大幅缩短设备停机维护的时间。实际使用过程中，这类法兰需要承受电机启动时的瞬时冲击扭矩、车削加工时的切削负载波动，因此结构设计时在各环带的过渡位置都加工了R角过渡，避免应力集中导致法兰在长期交变载荷下出现开裂问题，所有安装孔的位置度公差控制在0.01mm以内，保证装配时螺栓能够顺利穿入，不会出现别劲的情况。不同于通用的平焊法兰，这款专门适配车床驱动端的法兰在端面加工时预留了0.1mm的对刀修磨余量，现场安装时如果发现结合面有轻微的形位公差偏差，可以通过现场研磨端面来保证结合面的贴合度，避免传动过程中出现端面跳动超标的问题。在传动系统中，这个法兰不仅仅是简单的连接件，它同时承担了径向定位、

　　扭矩传递、轴向限位三个核心功能，设计时没有采用多余的减重孔结构，就是为了保证整体的刚性，避免车床在重切削工况下因为法兰刚性不足出现传动振纹，影响工件的加工表面质量。从建模逻辑来看，整个零件采用回转体特征加阵列孔特征的构建方式，所有配合面的尺寸公差、形位公差都可以直接在三维模型中关联标注，导出工程图后可直接用于车间的加工生产，不需要二次进行尺寸换算，对于设备维修人员来说，拿到模型后可以直接核对现有备件的尺寸，快速判断是否能够适配现场的车床设备，减少备件采购时的尺寸核对误差。
