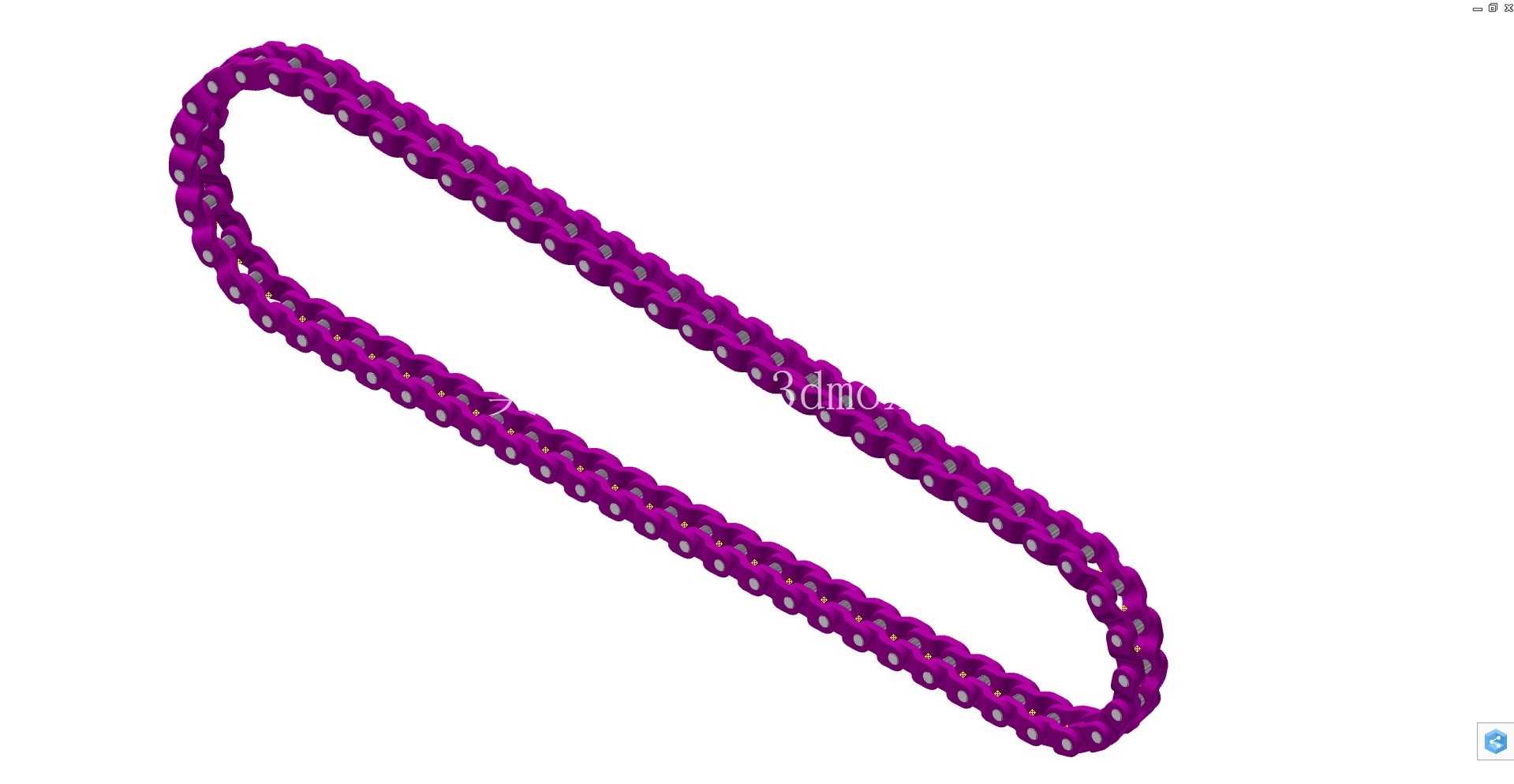

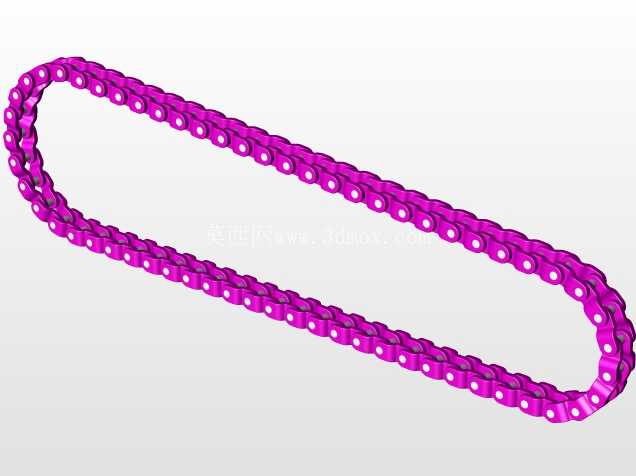

闭合式双排滚子传动链条三维结构

　　做传动结构设计快十二年，经手的链传动方案少说有七八十套，看到这个闭合链条模型的时候，第一反应是这版建模把链节配合的干涉问题处理得很到位——很多新手建链条容易犯的错就是把内外链板、销轴、套筒、滚子的配合间隙做死，要么转起来卡滞，要么装配的时候根本塞不进去，这版模型里每个链节的铰接间隙留得很合理，刚好能满足铰接转动的旷量，又不会因为间隙过大出现传动跳齿的问题。

　　先聊实际应用场景，这种标准节距的闭合滚子链，用得最多的地方就是中小功率的动力传递场景，从普通流水线的输送辊道驱动，到小型农机的动力传输，再到机床辅机的进给传动，甚至摩托车、电动自行车的二级传动，都能看到同结构的链条。和带传动比，它没有打滑的问题，平均传动比能保持得很精准，传递相同扭矩的时候整体结构比带传动紧凑，张紧调节的频次也比三角带低不少；和齿轮传动比，它适合中心距更大的传动布局，不需要像齿轮传动那样严格控制两轴的中心距公差，安装调试的门槛低很多，后期维护更换也方便，不需要拆解整个传动箱就能完成链条更换。

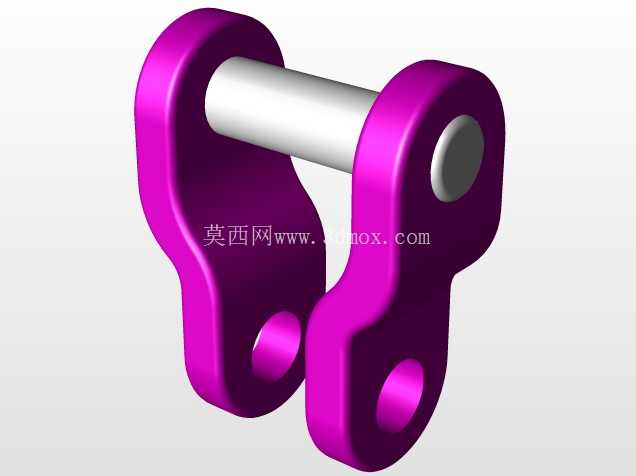

　　说回这个模型本身的功能特性，它是标准的双排滚子链结构，相比单排链，相同节距下能传递的扭矩能提升近一倍，适合安装空间有限但需要传递较大动力的场景。每个链节的结构拆分很清晰：外链板和销轴是过盈压装配合，内链板和套筒同样是过盈配合，滚子空套在套筒外侧，和链轮啮合的时候滚子自身能转动，把滑动摩擦变成滚动摩擦，大幅降低啮合过程中的磨损，也能减少传动过程中的噪音。建模的时候特意把链节的铰接自由度做了还原，不是把整个链条做成一个僵化的整体，导入到装配环境里可以直接模拟链条绕链轮转动的状态，做运动仿真的时候不需要重新拆分零件定义配合，能省不少前期准备的时间。

　　再讲设计思路层面的细节，做链传动设计的时候，首先要确定的就是链节距，节距越大单节能承受的拉力越高，但传动过程中的动载荷、冲击、噪音也会随之变大，所以选节距的时候都是在满足承载要求的前提下尽量选小节距的多排链，这个模型的节距比例是按通用标准做的，链板的外形是两端带圆弧的8字形，这个形状不是随便画的，是等强度设计出来的——链板各个截面的抗拉强度基本一致，还能减轻链条自身的重量，减少转动过程中的惯性力。链板的倒角、销轴两端的铆接结构也都做出来了，不是光溜溜的平板加圆柱，这些细节在做装配干涉检查的时候很重要，比如销轴两端如果漏做铆头的让位，装配的时候就会和链轮的侧板发生摩擦，实际生产的时候就会出废品。

　　关于外形尺寸和安装边界，这个闭合链条的总长度是按固定节数做的闭环，实际选型的时候链条长度都是用链节数来表示的，尽量选偶数节，避免用过渡链节，因为过渡链节的链板要承受附加的弯曲载荷，会拉低整根链条的承载能力。安装的时候要注意两传动轴的平行度，要是两轴不平行，链条运转的时候就会往一侧跑偏，磨链板侧面，还容易掉链；另外要预留张紧调节的空间，不管是用张紧轮还是调电机安装位的中心距，都要留够至少两个链节的调节余量，不然链条磨损伸长之后就没法张紧，容易跳齿脱链。还有安全防护的边界，链条传动的线速度如果超过每秒4米，就必须加全封闭的防护罩，一方面是防止润滑油甩出来，另一方面是防止杂物卷进链条和链轮的啮合间隙里，也能避免操作人员误触转动的链条发生安全事故。

　　很多刚入行的设计师做链传动的时候，容易忽略链条的垂度要求，水平布置的链条正常安装的时候，松边的垂度要控制在中心距的百分之一到百分之二之间，垂度太大容易晃，垂度太小张紧力太大，会加速销轴和套筒的磨损，缩短链条使用寿命。这个三维模型把每个链节的相对位置都做准了，导入到自己的设计方案里，可以直接用来核对链轮的中心距、包角是不是符合要求，也能模拟张紧轮的安装位置会不会和链节发生干涉，比自己从零开始拼链节效率高太多。另外要注意，链条和链轮啮合的时候，包角不能小于120度，中心距如果太小，包角不够就容易打滑跳齿，中心距太大的话链条松边晃动量太大，运转不平稳，一般推荐的中心距是链条节距的30到50倍，最大不要超过80倍，这些参数在做布局设计的时候都可以结合这个模型的尺寸比例来核对，避免出现选型错误。
